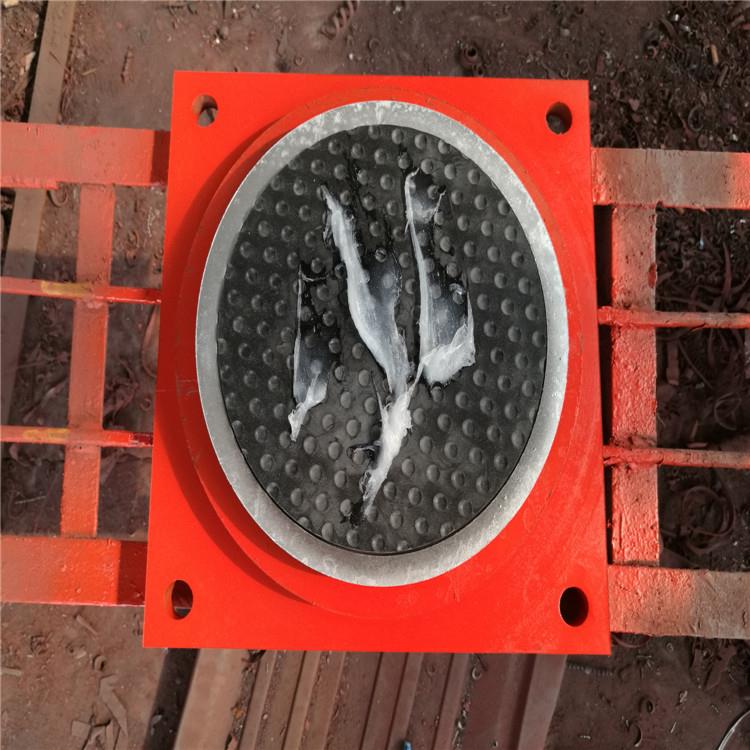

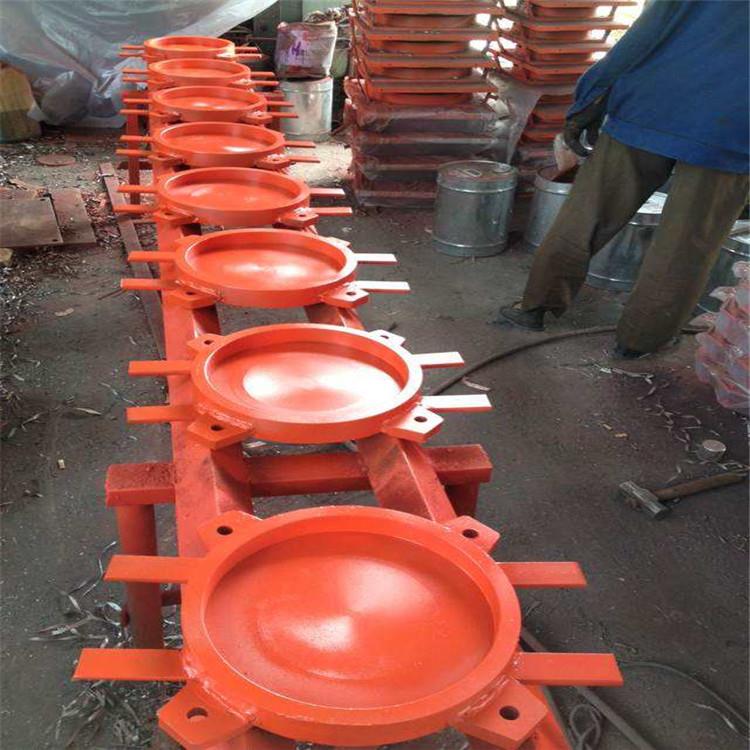

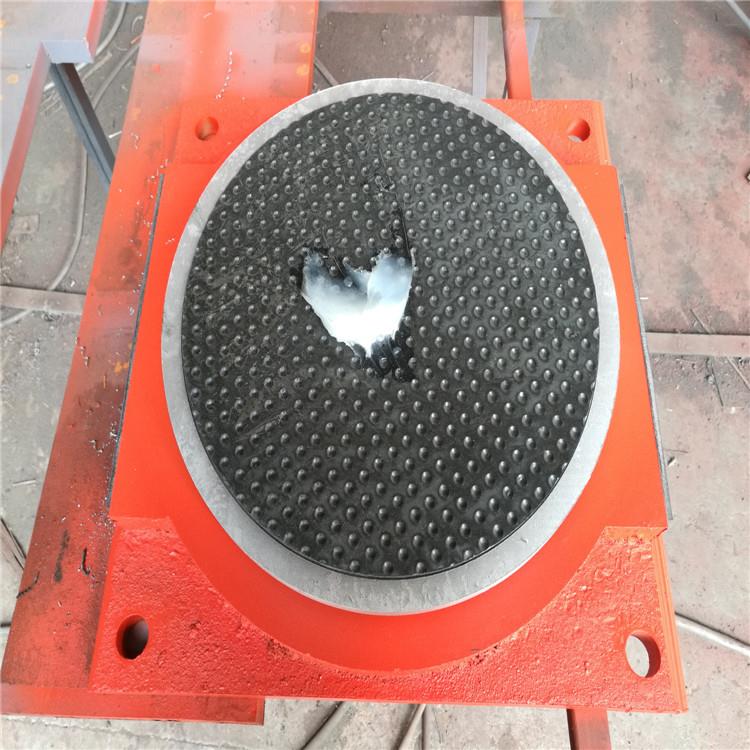

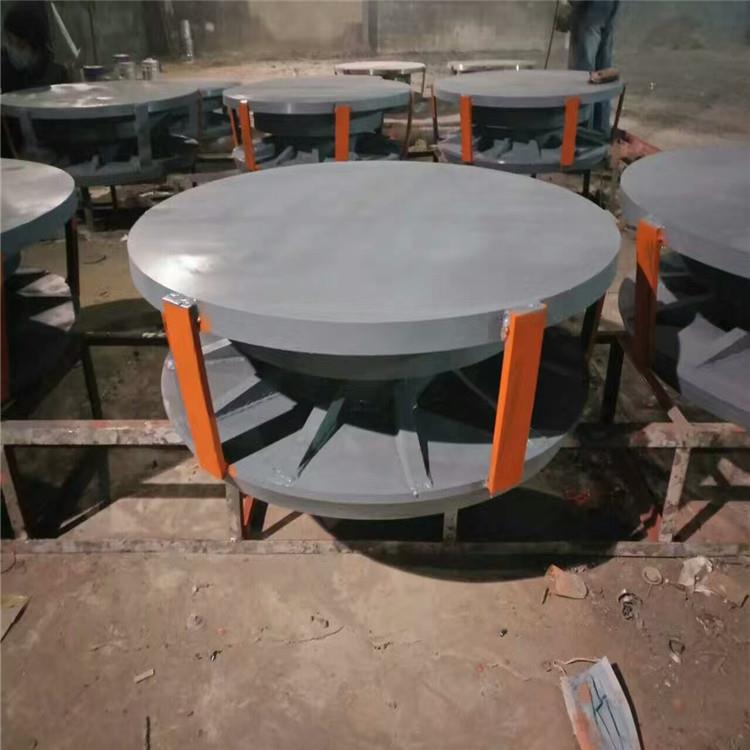

廠家供應球鉸支座 抗震型球鉸支座 單向活動球形支座型號全可定制
球鉸支座,是在國標球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁,建筑,尤其是鋼結構工程對節點支座性能需要。球鉸支座分為固定型,單向位移型和雙向位移型三種形式。球鉸支座是水平位置支座,在工作過程中,頂板位移箱和底板位移箱水平放置,其作用是鉸接上下構件,釋放鋼結構主體的內應力。
一,主要技術性能
1,球鉸支座能名承受豎向載荷；
2,球鉸支座具備相當的抗豎向拔力的性能,保證豎向受拔時上下結構不脫節,且能正常轉角；
3,球鉸支座具備抗水平剪力的性能,保證水平受力時不脫落；
4,球鉸支座可滿足水平位移要求；
5,球鉸支座可滿足萬向轉動,萬向承載；
6,球鉸支座支座材質為合金鑄鋼,充分滿足工程壽命年限。
二,設計參數
1,球鉸支座豎向壓力分為300KN,500KN,1000KN,1500KN,2000KN,2500KN,3000KN,4000KN,5000KN,6000KN,7000KN,8000KN,9000KN,10000KN.
2,球鉸支座豎向抗拔力取其豎向荷載的50％內；
3,球鉸支座水平抗剪力取豎向荷載的30％~40％；
4,球鉸支座設計轉角為0.02rad,也可根據實際情況在0.02~0.08rad范圍內做相應設計；
5,球鉸支座位移型支座根據其位移形式不同將其相應位移量設為±60~±100,也可根據實際需求設計；
6,球鉸支座支座滑動摩擦系數u≤0.03（-25°C~+60°C）.
三、優點
采用防老化橡膠傳遞力,不僅起到減振的作用,同時能滿足彎距產生的轉角。
球鉸支座可萬向承載,即可承受壓力,拔力和任意方向的剪力。
球鉸支座可萬向轉動,以釋放任意方向的彎距。
支座外表面采用耐海洋大氣、抗紫外線防腐處理,從而保證了支座在多年內不會影響使用。采用PTEF制品,其摩擦系數很小,不老化,耐低溫可達-150℃,保證了支座滑移的靈活性及在寒冷地區的應用?？拐鹎蜚q支座反力集中、明確、不隨轉角而發生變化。
