   GJZ板式橡膠支座 盆式支座 抗震橡膠支座

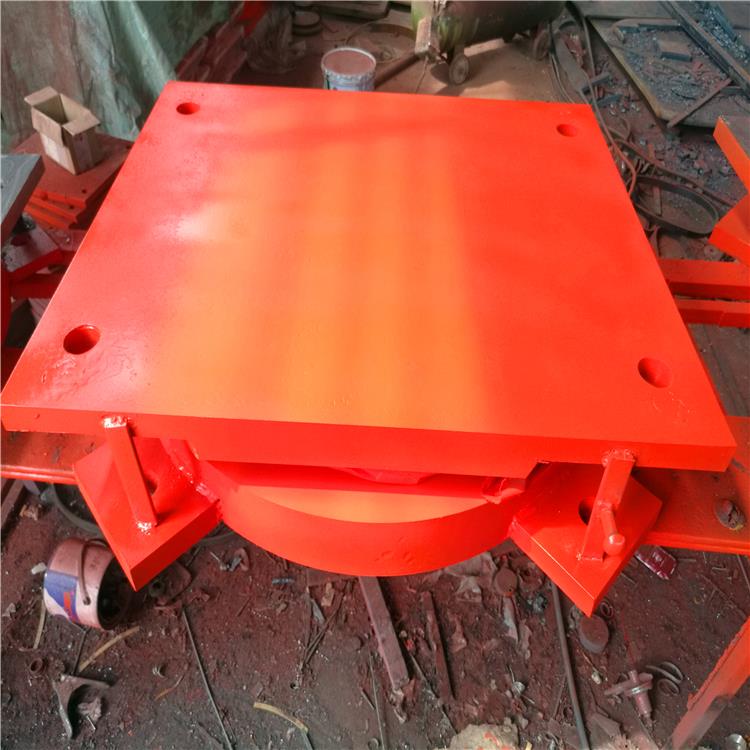

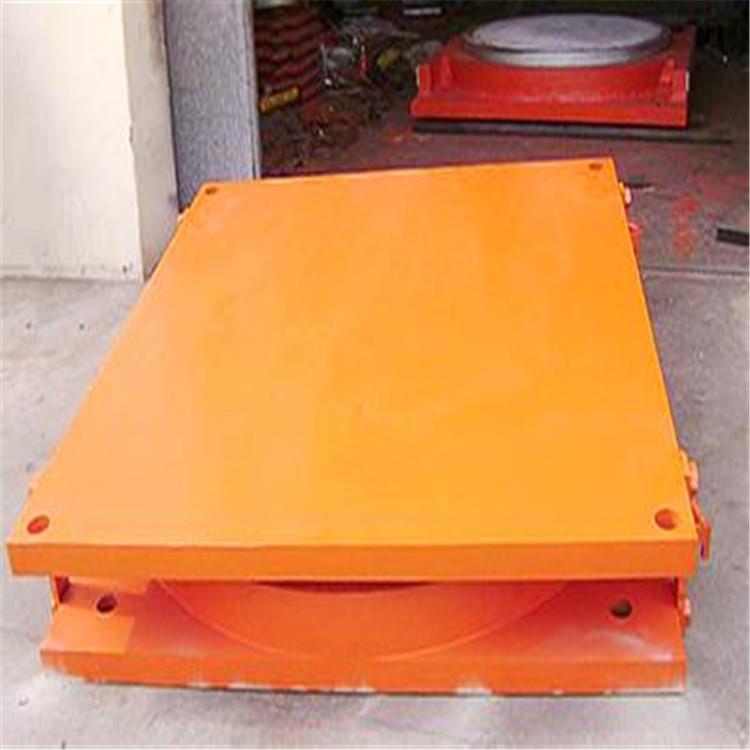

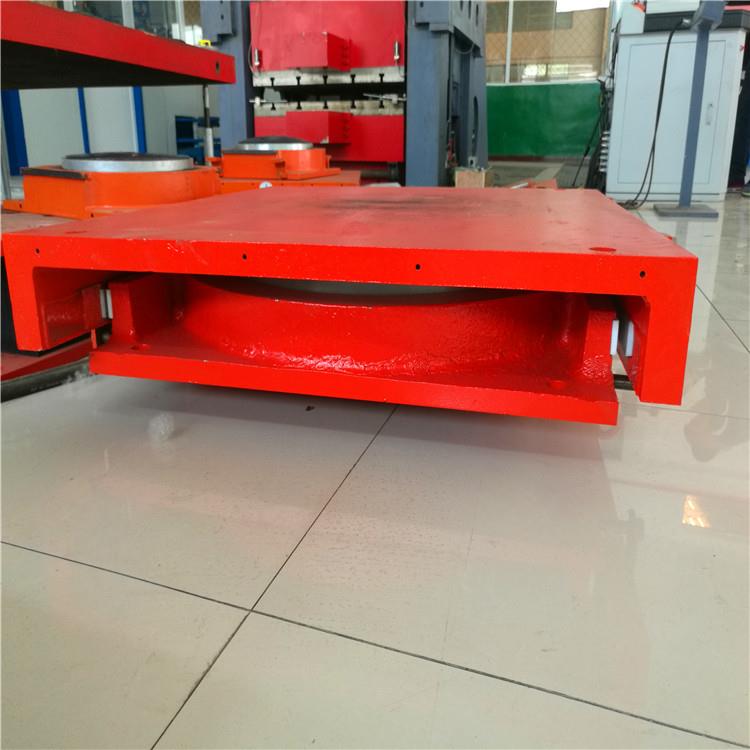

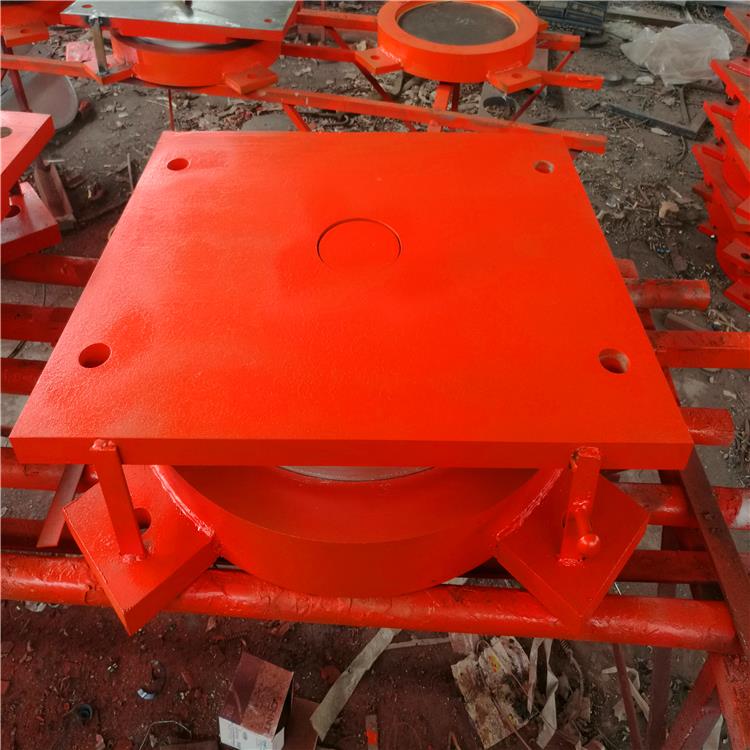

          盆式橡膠支座具有水平位移量大、轉動靈活等特點，且重量輕，結構緊湊 ，構造簡單，建筑高度低， 加工制造 方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列 支座承載力為31個級別，承載 力 0.8MN-60MN，能滿足大型橋梁建造的需要。

      本標準系列中，固定支座在各方向和單向活動支座非滑移方 向的水平承載力均 不 小于支座堅向承載力的10%?？拐鹦椭ё匠休d力不小于支座堅向承載力的20%。  支座轉動角 度不大于 0.02rad.  加5201硅脂潤滑后，常溫型活動支座設計摩阻系數小取0.03.

加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數小取 0.06

GJZ板式橡膠支座 盆式支座 抗震橡膠支座

盆式橡膠支座在橡膠軸承的基礎上，進一步改進后的更完美 的橡膠軸承。盆式 橡 膠支座變形機制：

（1）使用底盆上的橡膠塊三的限制，獲得較大的容量

（2）使用中間襯聚四氟乙烯板和頂板不銹鋼板低摩擦系數 較大的水平位移；

（3）使用鍋三力彈性橡膠塊均勻壓縮大角度。

應用范圍

       適用于橡膠軸承力的10005000kn以上的大跨度橋梁，城市道 路橋梁盆式橡膠支 座 。

公路橋梁盆式橡膠支座的安裝步驟

  （1）盆式支座下面應設置支承墊石，支承墊石 混凝土強度等級不宜 低于C40。墊石高度應考慮 支座安裝、養護和更換的方便。支承墊石及墩頂混凝土應該按JTG D62- 2004的局部承壓部件要 求 配置相應的鋼筋網。墩臺頂面需按錨固套筒規格、數量預留栓孔。預留栓孔的直徑和深度大于套 筒直徑和長度 50mm~60mm， 中心偏差不應超過10mm。
（2）支座運輸到 現場后，應該 開箱檢查支座各部分零件及裝箱單，檢查合格后再放入包裝箱，安 裝時 再開箱。
（3）活動支座在開箱 后應 該注意對聚四氟乙烯板和不銹鋼冷軋鋼板的保護， 防止劃傷或者有贓物附 著在乙烯板和冷軋鋼板的表面，并且檢查 5201-2 硅脂是否注滿。
（4）支座安 裝時， 支承墊石頂面應該鑿毛，并用清水沖去墊石上面的雜物， 待墊石表面干燥后，在 錨固螺栓孔位置以外的支承墊石頂 面涂滿 環氧砂漿調平層，支座就位后、對中并調整水平后，用 墊塊將支座墊起，用環氧砂 漿或強度等級較高的砂漿灌注套 筒周圍 空隙及支座底板四周未填滿環氧砂漿的位置，并且將 砂漿搗實，完工后應該將支座底 板以外溢出的砂漿清理干凈， 砂漿硬 化后再拆去支座墊塊。

（5） 有縱坡 的橋梁，在支座頂板長度范圍內的橋梁梁底，設計時應該將該部 位梁底用預埋鋼板調直 水平，支座頂板范圍內的混 凝土應 該按JTG D62-2004進行局部承壓計算并配置相應的鋼筋網?；?動支座安裝時應該考慮溫度 的變化。
（6）雙向和單項活 動支座安裝時，要特別注意 檢查聚四 氟乙烯板，聚四氟乙烯板的主要滑移方向應與橋梁順橋向相一致。
（7）支座中心線應該與主梁中心線重合或平行，單向活動支座安裝時 ，頂板導 向塊和中 間鋼板的導 向滑調應該保持平行，交叉角度不大于5‘。
（8） 在橋梁實行體系轉換要切割臨時錨固安裝時，要采取隔熱措施，這樣可以避免損壞 橡 膠 板和聚四 氟乙烯板。
（9）安裝 完畢 檢驗合 格后， 拆除連接構件，安裝防塵圍板
