半導體特性測試儀

（ST-DC2000_X 系列

可測試 19大類27分類 的大中小功率的半導體分立器件及模塊的靜態直流參數，

（測試范圍包括Si（硅）/SiC（碳化硅）/GaN（氮化鎵）材料的IGBTs / DIODEs / MOSFETs / BJTs / SCRs 等器件）高壓源2000V ，大電流源 50~1250A，分辨率高至1mV / 10pA

支持曲線掃描圖示功能，029-8730（9001）/垂詢

一、 產品介紹

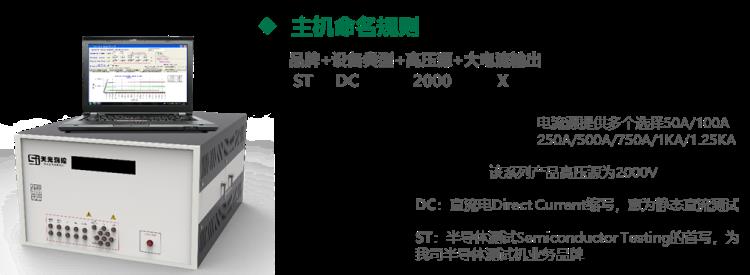

（ST-DC2000_X 系列）半導體特性測試儀是我公司研發生產的一款經典產品，擴展性強，通過選件可以提高電壓、電流和測試品種范圍。在PC窗口提示下輸入被測器件的測試條點擊即可完成測試任務。系統采用帶有開爾文感應結構的測試插座，自動補償由于系統內部及測試電纜長度引起的任何壓降，保證測試結果準確可靠。面板顯示裝置可及時顯示系統的各種工作狀態和測試結果,前面板的功能按鍵方便了系統操作。通過功能按鍵，系統可以脫離主控計算機獨立完成多種工作。

 提供與機械手、探針臺、電腦的連接口，可以支持各種不同輔助設備的相互連接使用。

      二、 產品應用

應用領域

軍工院所、高校、半導體器件生產廠商、電源、變頻器、逆變器、變流器、數控、電焊機、白色家電、新能源汽車、軌道機車等所有的半導體器件應用產業鏈 ……

主要用途

1) 測試分析（功率器件研發設計階段的初始測試）

2) 失效分析（對失效器件進行測試，查找失效機理。以便于對電子整機的整體設計和使用過程提出改善方案 ）

3) 選型配對（在器件焊接至電路板之前進行全部測試，將測試數據比較一致的器件進行分類配對）

4) 來料檢驗（研究所及電子廠的質量部（IQC）對入廠器件進行抽檢/全檢，把控器件的良品率）

5) 量產測試（可連接機械手、掃碼槍、分選機等各類輔助機械設備，實現規模化、自動化測試）

三、 技術規格

1) 高壓源

范圍：±2.500mV~1000V（選配2000V）

分辨率：1mV

精度：1%+10mV

2) 大電流源

范圍：標配±1nA~50A（選配100A / 250A / 500A 750A / 1000A / 1250A）

分辨率：1nA /10pA（10pA加微電流選件）

精度：1%+10nA+20pA/V

3) 控制極電壓

范圍：±2.500mV~20V（選配80V）

分辨率：1mV

精度：1%+5mV

4) 控制極電流

范圍：±1nA~10A（選配40A）

分辨率：10nA

精度：10nA+20pA/V

5) 測試效率：0.5mS/1個參數

四、 測試種類及參數

1) IGBT

ICES；IGESF；IGESR；BVCES；VGETH；VCESAT；ICON；VGEON；VF；GFS

2) MOSFET / MOS場效應管

IDSS；IDSV；IGSSF； IGSSR；VGSF；VGSR；BVDSS；VGSTH；VDSON、VF(VSD) IDON；VGSON；RDSON；GFS

3) J-FET / J型場效應管

IGSS；IDOFF；IDGO；BVDGO；BVGSS；VDSON，VGSON；IDSS；GFS；VGSOFF

4) 晶體管（NPN/PNP）

ICBO；ICEO；ICER； ICES； ICEV；IEBO；BVCEO ；BVCBO；BVEBO；HFE；VCESAT；VBESAT；VBE(VBEON)；RE；VF

5) DIODE / 二極管

IR；BVR ；VF

6) ZENER / 穩壓、齊納二極管

IR；BVZ；VF；ZZ

7) DIAC / 雙向觸發二極管

VF+,VF-,VBO+,VBO-,IBO+,IBO-,IR+,IR-,

8) OPTO-COUPLER / 光電耦合

ICOFF、ICBO；IR；BVCEO；BVECO；BVCBO；BVEBO；CTR；HFE；VCESAT； VSAT；VF(Opto-Diode)

9) RELAY / 繼電器

RCOIL；VOPER；VREL；RCONT；OPTIME； RELTIME

10) TRIAC / 雙向可控硅

VD+；VD-；VT+ ； VT-；IGT；VGT ；IL+；IL-；IH+；IH-

11) SCR / 可控硅

IDRM；IRRM；IGKO；VDRM；VRRM；BVGKO；VTM；IGT；VGT；IL；IH

12) STS / 硅觸發可控硅

IH+； IH-；VSW+ ； VSW-；VPK+ ；VPK-；VGSW+；VGSW-

13) DARLINTON / 達林頓陣列

ICBO；ICEO；ICER；ICES；ICEX；IEBO；BVCEO；BVCER；BVCEE；BVCES；BVCBO；BVEBO；hFE；VCESAT；VBESAT；VBEON

14) REGULATOR / 三端穩壓器

Vout；Iin；

15) OPTO-SWITCH / 光電開關

ICOFF；VD；IGT；VON；ION ；IOFF

16) OPTO-LOGIC / 光電邏輯

IR；VF；VOH；VOL；IFON； IFOFF

17) MOV / 金屬氧化物壓變電阻

ID+ ID-；VN+； VN-；VC+ ；VCLMP-；VVLMP+ ；

18) SSOVP / 固態過壓保護器

ID+ ID-；VCLAMP+, VCLAMP-；VT+、VT-；IH+、IH-；；IBO+IBO-；VBO+ VBO-；VZ+ VZ-

19) VARISTOR / 壓變電阻

ID+； ID-；VC+ ；VC-

  歡迎各位來電垂詢！！！
