一、概述

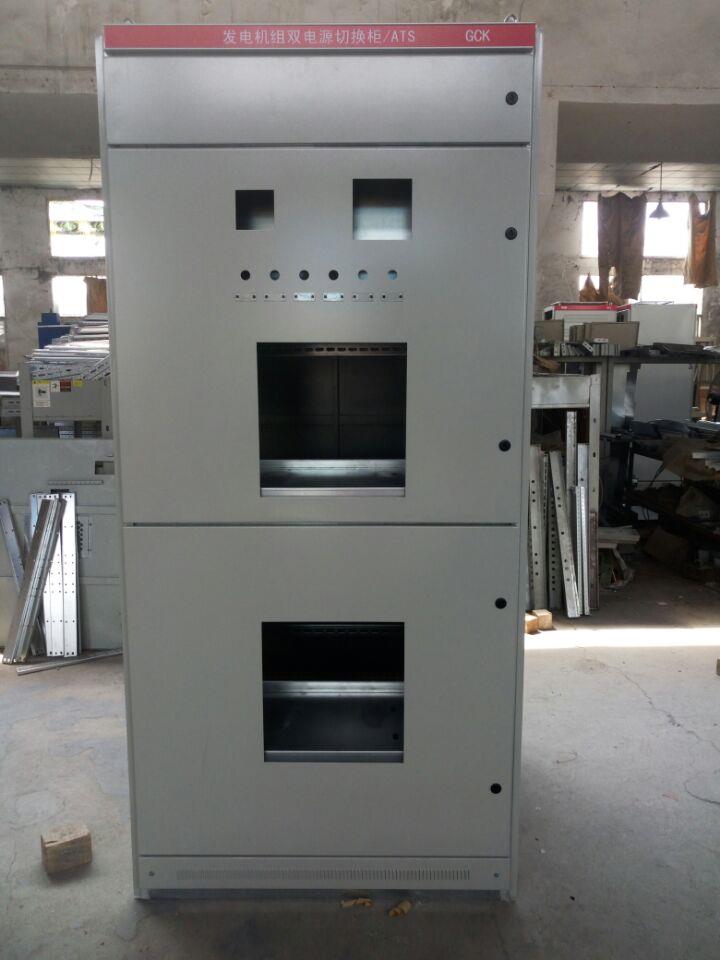

    GCK系列低壓抽出式開關柜是以天津電氣傳動設計研究所按照國家重點技術創新項目計劃的要求，聯合幾十家行業成套廠組成全國聯合設計組，結合國內行業的具體情況而開發出的最新一代通過型式試驗的智能型低壓成套設備。該產品全面符合GB7251.1-1997《低壓成套開關設備和控制設備  第一部分:型式試驗和部分型式試驗成套設備》等標準的各項要求。

   　GCK系列低壓抽出式配電柜(以下簡稱裝置)是組裝式的高級型配電裝置，適用于交流50Hz，額定工作電壓660V及其以下的三相四線或三相五線系統作為動力中心(PC)控制中心(MCC)的電力系統配電設備的電能轉換、分配及電動機集中控制之用，還可與程序控制器和微處理器組成供配電自動控制系統。
　　本裝置是發電廠、變電所、冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置，被國家列為兩網改造推薦產品。
本裝置符合下列標準
IEC60439 -1《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》
GB7251．1《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》

二、型號含義

三、使用環境

周圍空氣溫度不得超過+40℃， 而且在24h內其平均溫度不超過+35℃。
2.周圍空氣溫度的下限為—5℃。
3.戶內安裝使用，使用地點的海拔高度不得超過2000m。
4.空氣清潔，在最高溫度為+40℃時，其相對濕度不得超過50％；在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90％，但考慮到因溫度的變化， 有可能會偶爾產生適度的凝露。
5.安裝時與垂直面的傾斜度不超過5°。
6.裝置適應于以下溫度的運輸和儲存過程：-25℃—+55℃的范圍之間，在短時間內(不超過24h)可達70℃，在這些極限溫度下裝置不應遭受任何不可恢復的損傷，而且在正常的條件下應能正常工作。
7.裝置應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
8.如果上述使用條件不能滿足時，用戶應與本公司協商解決。

四、主要技術參數

五、結構特點

1、裝置框架的基本零件為帶有25mm間隔模數孔的C形骨架（DIN43660）?？蚣芙Y構的連接采用了新工藝的自攻螺釘和ESLOK螺絲，所有框架零件均為免維修型，單面安裝，布局緊湊、操作安全，框架結構無需專用工具即能組裝成各種型式的柜體。

2、2、裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各單元的功能相對獨立。
3、功能單元
   a. 抽屜層高的模數為25mm。分為8/2E單元、3/2個8E單元、16E單元、24E單元五個尺寸系列。單元回路額定電流可達到800A。
   b. 抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
   c. 每臺MCC柜最多能安裝9個8E單元的抽屜。
   d. 抽屜進出線根據電流大小采用不同規格的接插件。
   e. 抽屜面板具有分、合、試驗、抽出等位置的明顯標志。
   f. 抽屜單元設有機械聯鎖裝置，防止操作。

4、饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內的聯接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸可供選用，分別是200mm和400mm。視電纜數量、截面和用戶對安裝維修方便的要求而定。
5、抽屜單元二次插件的對數可根據需要選擇，有6對、10對、12對、20對等規格，能滿足用戶的各種控制需要。
6、考慮到干式變壓器使用的普遍性、安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
7、以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
8、裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。
9、柜體的防護等級為IP30、IP40，也可以按用戶的需要另行制訂。

六、訂貨須知

用戶訂貨時應提供如下資料：

a. 產品的全型號（包括主電路方案號和輔助電路方案號）

b. 主電路系統組合順序圖（排列圖及一次單線圖）

c. 輔助電路電氣原理圖

d. 柜內元器件清單

e. 配電柜的排列圖

f. 配電柜表面漆膜顏色

g. 其它與產品正常使用條件不符的特殊要求
