1.概述

      XGN系列箱型固定式金屬封閉開關柜（以下簡稱箱式柜）適用于3.6～12KV三相交流50HZ 單母線及單線分段系統作為接受與分配電能之用。該產品為金屬封閉結構，外殼防護等級為IP2X，主開關采用ZN28、VS1、VD4等型真空斷路器，可配CT17系列或CT19

系列彈操機構及CD17系列電磁操作機構，亦可配裝CDY系列永磁操動機構。具有集中布置的機械“五防”聯鎖裝置。

2.正常使用條件

? 環境溫度：最高氣溫+40℃，最低氣溫-15℃；

?  海拔高度不超過1000m；

?  相對濕度：日平均不大于95%，月平均不大于90%；

? 地震烈度不超過8度；

? 無火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

注：超出以上使用條件，由用戶與制造廠協商解決。

3.符合標準

? GB 3906 《3～35KV交流金屬封閉開關設備》

?GB/T 11022  《高壓開關設備和控制設備的共同技術要求》（IEC 60694:1996）

? DL/T 404  《戶內交流高壓開關柜訂貨技術條件》

?IEC60298  《1KV以上52KV及以下交流金屬封閉開關設備和控制設備》

4.型號說明

5.結構特點

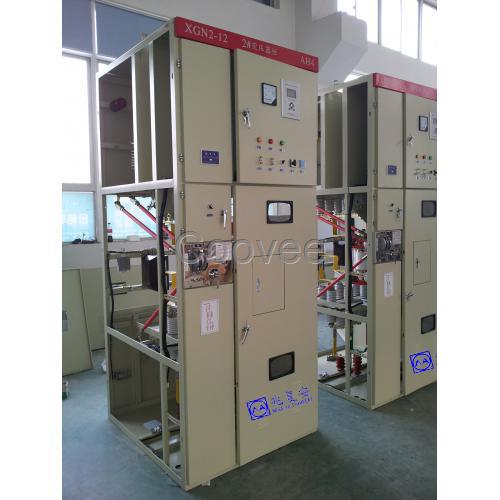

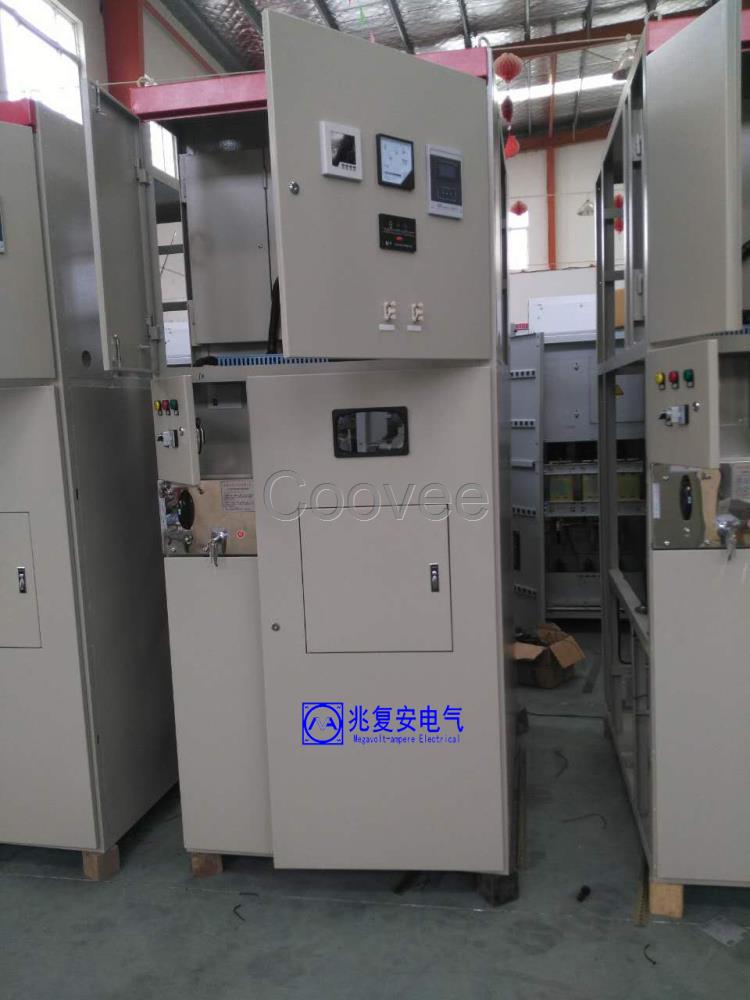

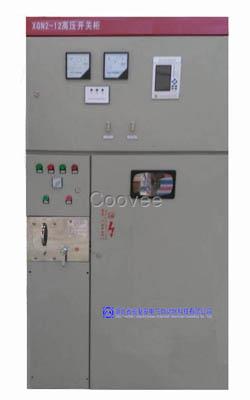

    XGN2-12開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開。

1、 斷路器室外在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的母排連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。

2、 母線室在柜體后上部，為了減小柜體高度，母線呈品形排列以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關母排連接，相鄰亮母線室之間可隔離。

3、 電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本室則為聯絡小室。繼電器室在柜體上部前方，室內安裝板可安裝個中繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。

4 、斷路器的操動機構裝在下面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均有照燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4×mm2。

5 、機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路，防止誤入帶電間隔；防止帶合接地開關；防止帶接地刀合閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下：

a.停電操作（運行—檢修）

 開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。線將斷路器分閘后，再將小手柄扳到“分斷閉鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從上往下拉，拉到上隔離分閘位置。再將槽手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳到“檢修”位置。可先打開前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜進行維護和檢修。

b.送電操作（檢修—運行）

 若已檢修完畢，需要送電，其操作程序如下：

 將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置扳到“分斷閉鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推使下隔離處于合閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。

 5.訂貨須知

1、主接線方案編號及單線系統圖、排列圖；

2、二次回路接線原理圖，端子排列圖，如端子無排列圖時按制造廠規定；

3、開關柜內的電器元件的型號、規格、數量；

4、主母線、支母線的材質、規格，否則按制造廠規定供應；

5、開關柜使用在特殊環境條件，應在訂貨時提出；

6、需要附件、備件時應提出其種類和數量；
