一、概述

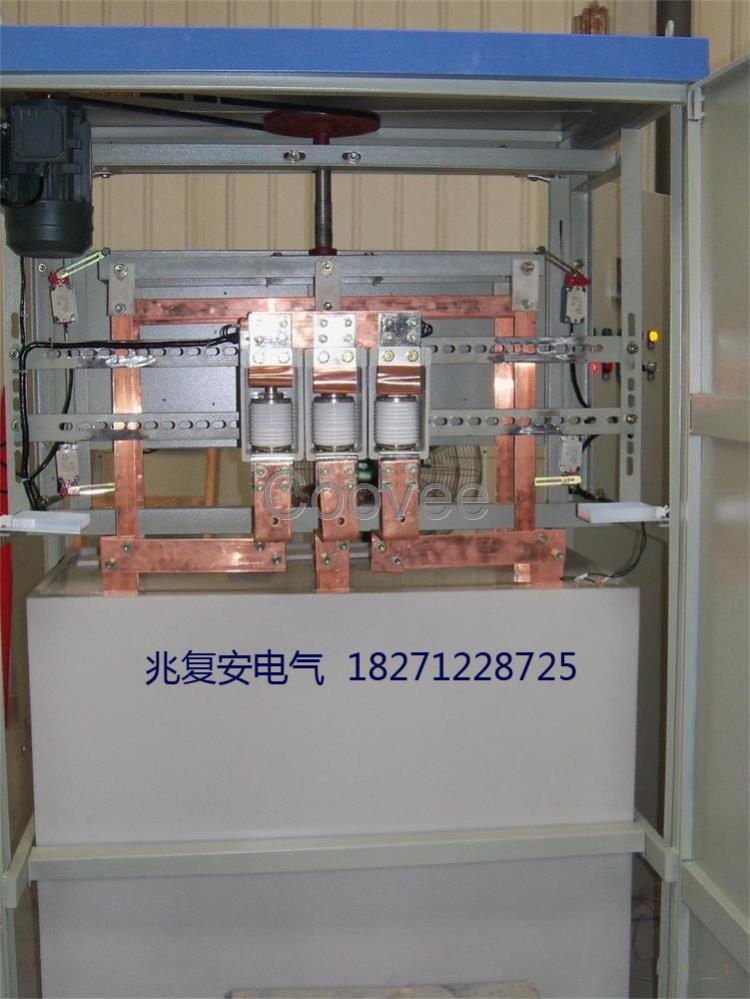

   MWLS系列繞線電動機液態起動柜是利用液體電阻熱容量大,阻值易調等特點,而專為各種大中型繞線式異步電動機設計的液體電阻起動器。在起動過程中,可明顯降低電機的起動溫升,減少線路上的電壓降,對延長電機的使用壽命,降低單位產品成本,提高企業的經濟效益有重要意義。

   MWLS系列液態啟動裝置在起動過程中的變化(阻值由大到小)與電動機的起動特性恰好相適應,可大幅度降低電機的起動電流,改善電機的起動性能。它與頻敏器起動相比,其優點是起動電流小,而且操作簡便、可靠。并且具有傳動過載、動極越位、液位檢測、液溫報警、起動超時等多種保護功能。

    MWLS系列液態啟動裝置可廣泛用于水泥、化工、石油、冶金等工業部門的風機、水泵、油泵等繞線式異步電動機的起動。

二、工作原理

     在繞線式電動機的轉子回路中串入一特制的液態可變電阻器，隨著電動機的起動，電阻器的阻值均勻無級平滑減小而趨于零，當電動機轉速均勻提升至接近額定轉速時，電動機轉子回路被短接而投入正常運行，液態可變電阻器自動退出。在整個起動過程中，因電阻器為純阻性，因此，無諧波污染電網。

三、性能特點

1、 起動電流小，起動電流為電機的1.1~1.3倍，降低了起動對電機的沖擊，電機溫升顯著降低。

2、 起動平滑，大大降低了起動對電機及機械設備的機械應力沖擊，可延長電機及機械設備的壽命。

3、 對電網影響小，可以在低壓狀態起動： 380伏電機350伏可順利起動。

4、 可連續起動3到5次。

5、 結構簡單、可靠，全部操作自動化。

四、型號命名

   選型實例：繞線電機500KW/690V,轉子電流487A,要求起動柜采用智能人機界面智能化控制方式，具體型號為：MWLS5-500/0.49-L/0.69。

五、主要技術參數

起動電流：     1.1~1.3Ie

起動時間：     10~60（S）

重復起動：      2~6次（常溫與電機功率和拖動負載有關）

防護等級：      IP20  IP30

電阻器工作溫度：0~70℃

供電電源：      三相四線380/220V AC50Hz

六、使用條件

    1. 環境溫度：  0~+40℃ （帶加熱裝置-10℃）

    2. 相對溫度：  ≤90%（25℃）

    3. 海拔高度：  ≤2000米

    4. 安裝地點無火災及爆炸危險、無化學腐蝕及劇烈震動

5. 特殊使用條件可在訂貨時具體協商

七、一次方案圖:

八、定貨須知:

1. 訂貨時須提供資料： 電動機型號、額定功率、轉子電流、轉子電壓、定子電流和電壓。

2. 電動機拖動的負載。

3. 設備表面顏色

4. 若有其它特殊要求，訂貨時說明。
