一、概述

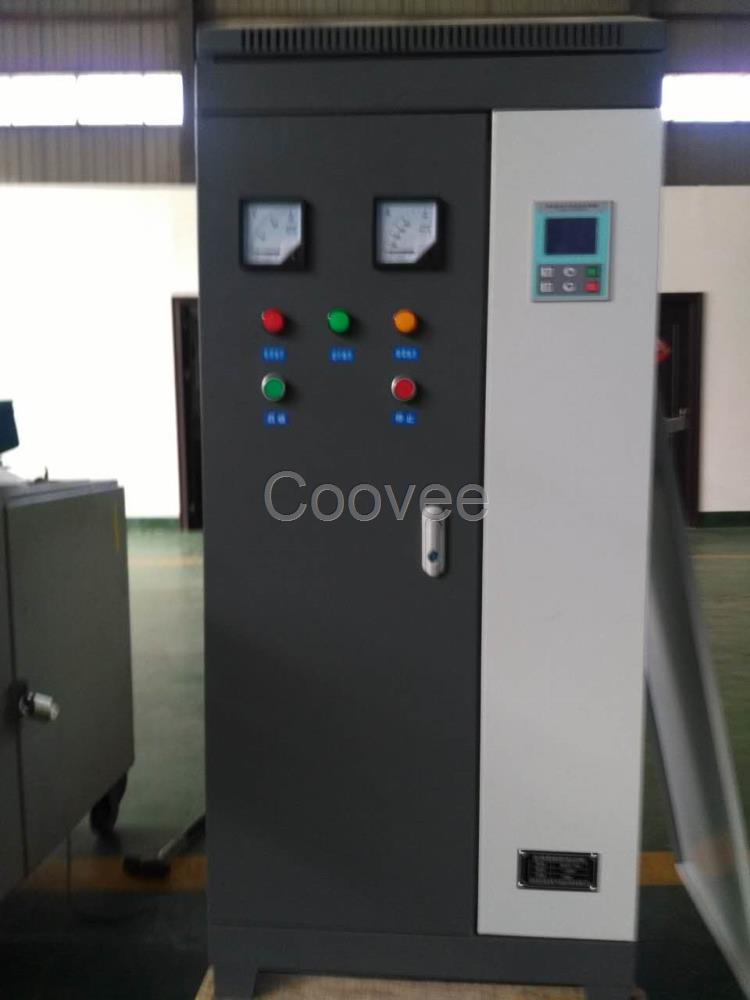

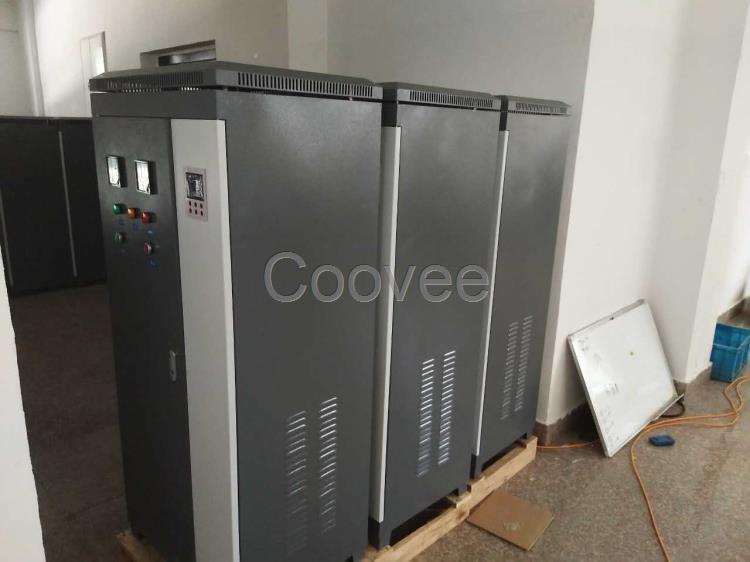

  MLSS系列低壓電動機固態起動柜是采用電力電子技術、微處理器技術及現代控制理論設計的具有當今國際先進水平的新型起動設備。該產品能有效地限制異步電動機起動時的起動電流，可廣泛應用于風機、水泵、輸送類及壓縮機等負載，是傳統的星/三角轉換、自耦降壓、磁控降壓等降壓起動設備的理想換代產品。

1.1 作用

l  降低電動機的起動電流，減少配電容量，避免增容投資；

l  減少起動應力，延長電動機及相關設備的使用壽命；

l  多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，改善工藝。

1.2 特點

l  起動方式：根據負載特點選擇不同的起動模式及參數設置，可大程度的使電動機實現最佳的起動效果。

l  高技術性能：由于采用了高性能微處理器及強大的軟件支持功能使控制電路得以簡化。無需對電路參數進行調整，即可獲得一致、準確、操作性能。

l  高可靠性：MLSS系列軟起動器所有電氣元件都經過了嚴格篩選，主控板經過了高溫循環試驗和振動試驗，從而保證了出廠產品的高可靠性。

l  優化的結構：獨特的模塊結構及上進下出的接線方式，引入抗干擾技術，合理布局控制板，鍵盤用 I 2C總線，體積小，方便集成、成套。

l  鍵盤設置功能：便捷直觀的操作顯示鍵盤， 可根據不同負載， 對起、停、 運 行 、保護等參數進行設置、修改。

l  保護功能：MLSS系列軟起動器對電動機的起動過程有缺相、過載、過流、過熱和起動時間限制等保護功能。

l  額定輸出電流（功率）設置：當軟起動器標稱功率比實際負載功率大時，可在一定范圍內修改軟起動器的實際輸出電流，使其和實際負載電流匹配，以保證軟起動器對電機的起動效果和可靠性的保護功能。

l  優異的軟停車性能：當您選擇軟起動器，并設定軟停車功能后，不論是在起動過程中，還是在運行狀態，均具備軟停車效果。尤其適用于流水作業的灌裝生產線和水泵類等負載。

二、產品型號及檢查

      每臺MLSS系列軟起動器在出廠前均進行了全部功能及運行測試，用戶在收到設備并拆封后，請按下列步驟檢查。如發現問題，請立即與供貨商聯系。

l  檢查產品銘牌：確認您收到的貨物與您訂購的產品是否相符。

l  檢查產品是否在運輸過程中損傷，如：內部零件脫落、外殼凹陷、變形及連線脫落等。

l  產品合格證及使用說明書：每臺軟起動器內均附有產品合格證及使用說明書。

三、使用條件

使用條件對軟起動器的正常使用及壽命有很大影響，因此請將軟起動器安裝在符合下列條件的場所。

常規產品的使用條件：

供電電源：市電、自備電站、柴油發電機組；

三相交流：380V（-20%，+15%），50Hz；

適用電機：一般鼠籠式異步電動機（繞線電機可協議）；

起動頻度：標準產品建議每小時起停不超過15次（根據負載)；

冷卻方式：75kW及以下功率為自然風冷，90kW及以上功率為強制風冷；

使用條件：MLSS系列軟起動器使用時必須配接旁路接觸器及必要的電機保護

裝置；

防護等級：IP20；

環境條件：海拔超過2000米，應相應降低容量使用；

環境溫度在-25℃～+40℃之間；

濕度不超過95%（20℃±5℃），無凝露，無易燃、易爆、腐蝕性氣體，無導電性塵埃；室內安裝，通風良好；震動小于0.5G。

四、工作原理

MLSS系列電動機軟起動器采用三對反并聯的晶閘管串接于交流電機的定子回路上。利用晶閘管的電子開關作用，通過微處理器控制其觸發角的變化來改變晶閘管的開通程度，由此來改變電動機輸入電壓大小，以達到控制電動機的軟起動目的。當起動完成后軟起動器輸出達到額定電壓，這時將通過旁路控制輸出信號控制三相旁路接觸器KM吸合，將電動機投入電網運行，如圖4-1。

工作原理圖：

圖4-1

當旁路接觸器吸合后，電動機進入旁路運行狀態，軟起動器自動關閉晶閘管的觸發脈沖。如果您設定了軟停車功能，在停車時，軟起動器將先行開通晶閘管，然后斷開旁路接觸器，再逐漸減小晶閘管的導通角，使電動機慢慢的停下來，達到軟停車的目的。

五、訂貨須知

l  用戶在訂貨時，請?zhí)峁╇妱?dòng)機銘牌參數、負載情況及使用條件，以便正確選擇產品。

l  MLSS系列產品使用時已配有旁路接觸器及電動機保護裝置（熱繼電器）。

l  有特殊使用條件或要求的用戶，請?jiān)谟嗀洉r(shí)向供貨方說明，我們會提供完善的服務。
