空氣預熱器的傳熱方式可將空氣預熱器分為導熱式和再生式兩大類。在導熱式空氣預器中常用的是管式空氣預熱器。隨著鍋爐參數的提高和容量的增加，管式空氣預熱器的受熱面也增大，這給尾部受熱面的布置帶來了困難。因此，在大容量機組中多數采用結構緊湊、質量較輕的回轉式空氣預熱器。

空氣預熱器的作用

空氣預熱器也被簡稱為熱管式空預器，是提高蒸汽鍋爐熱交換性能，降低熱量損耗的一種預熱設備。空氣預熱器的作用，是將鍋爐尾部煙道中排出的煙氣中攜帶的熱量，通過散熱片傳導到進入鍋爐前的空氣中，將空氣預熱到一定的溫度。熱管式空氣預熱器是利用鍋爐出口煙氣所帶熱能，通過熱管的超導傳熱，用來預熱鍋爐助燃空氣或其他烘干用途。下面來說說管式型和回轉式型的不同之處。

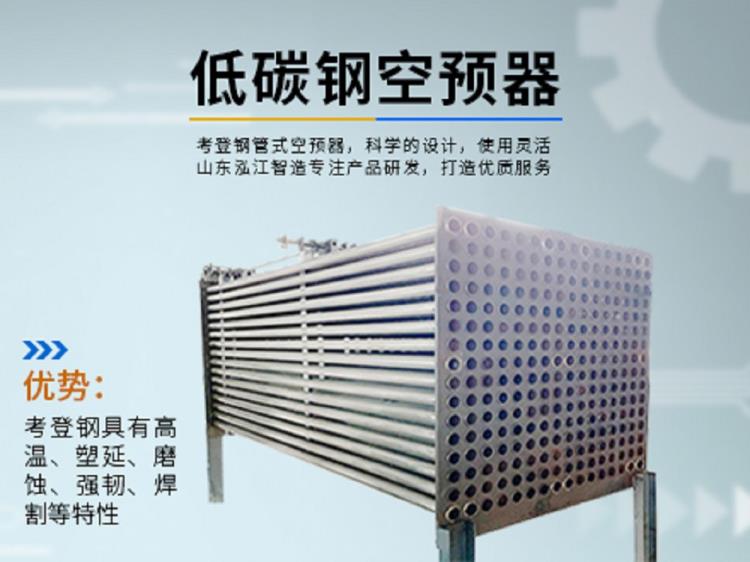

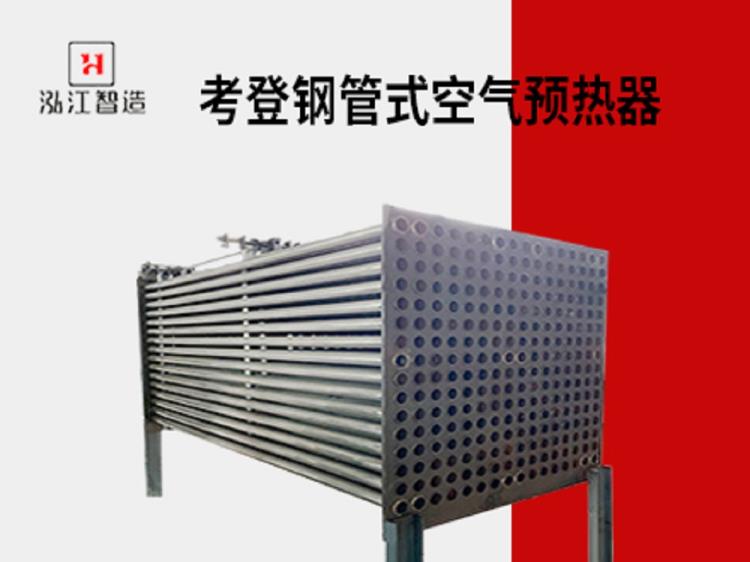

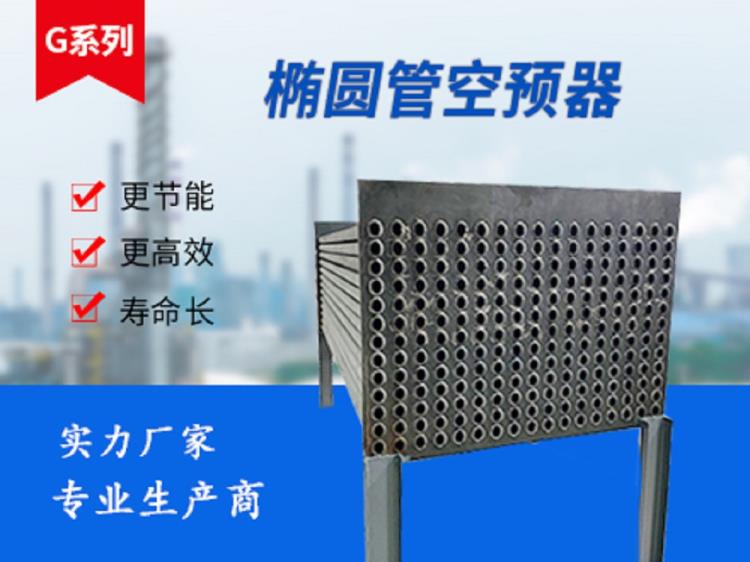

管式空氣預熱器的主要傳熱部件是薄壁鋼管。管式空氣預熱器多呈立方形，鋼管彼此之間垂直交錯排列，兩端焊接在上下管板上。管式空氣預熱器在管箱內裝有中間管板，煙氣順著鋼管上下通過預熱器，空氣則橫向通過預熱器，完成熱量傳導。

管式空氣預熱器的優點是密封性好、傳熱效率高、易于制造和加工，因此多應用在電站鍋爐和工業鍋爐中。管式空氣預熱器的缺點是體積大、鋼管內容易堵灰、不易于清理和煙氣處容易磨損。

回轉式型

回轉式空氣預熱器是再生式空氣預熱器常見的形式，它是利用煙氣和空氣交替地通過金屬受熱面來加熱空氣。回轉式空氣預熱器按運動方式可分為受熱面轉動和風罩轉動兩種，本爐的兩臺空氣預熱器為三分倉受熱面旋轉式空氣預熱器。

轉子旋轉式空氣預熱器由圓筒形轉子和固定的圓筒形外殼及驅動裝置組成。

空氣預熱器結構原理

熱管式空氣預熱器采用重置放置形式，煙氣和空氣反向水平流動形成氣——氣換熱，大限度提高煙氣換熱效率。熱管式空氣預熱器由箱體、熱管束、中間隔板組成。箱體為兩側：一側流動為煙氣，一側流動為空氣。熱管式空氣預熱器充分利用熱管傳熱速度快，換熱效率高的特點，有效克服了氣體間換熱時換熱系數不高的問題。熱管兩端的外壁傳熱面積利用翅片可作適度擴展，這樣處理，不僅強化了管外傳熱，也有效的減少了換熱器的體積和重量，節約了金屬耗材，可以得到一個高性價比的換熱器。同時，通過調整熱管加熱側和放熱側的熱流密度，改變加熱側和放熱側的傳熱面積，可有效避免流體對換熱器的酸露點腐蝕，提高設備使用壽命。
