加工定制
是
品牌
敏特
型號
WTYY-1031-X
類型

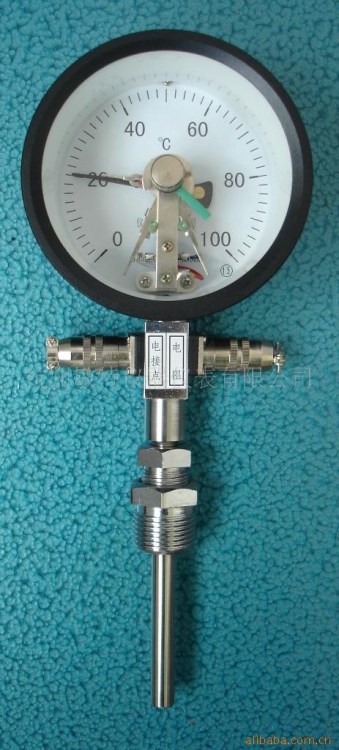

液體壓力式熱電阻遠傳電接點溫度計
測量范圍
-40-600（℃）
精度等級
1.5, B
公稱直徑
100（mm）
這類溫度計兼具WTYY和WTYX兩類溫度計的功能和特點
即該表即能實現WTYY的遠傳功能，又能實現WTYX 的報警功能
.接點形式與電氣參數(見表3)
表 3
接點形式 | 表 面 直 徑 | 額定功率( W ) | 額定電壓( V AC ) | 絕緣電阻(MΩ) |
Ф100 | ||||
觸點式接點 | X X1 X2 Xt | 10 | 220 | 20 (1500 V) |
2.接點開關特性(見表4)
表4
接點名稱 | 接點表示 | 接點數量 | 開關狀態 | 設定方式 |
單上限 | X | 1 | 常開 | 外設定 (斷電后進行) |
上下限 | X1 | 2 | 常開 | |
雙上限 | X2 | 2 | 常開 | |
特殊接點 | Xt | 2 | 下限常開；上限常閉 |
3.電接點接線示意圖(見圖1)
圖1
