加工定制
是
品牌
敏特
型號
WTYY-1030-X
類型
液體壓力式熱電阻遠傳電接點溫度計
測量范圍
-40-600（℃）
精度等級
1.5，B
公稱直徑
100（mm）

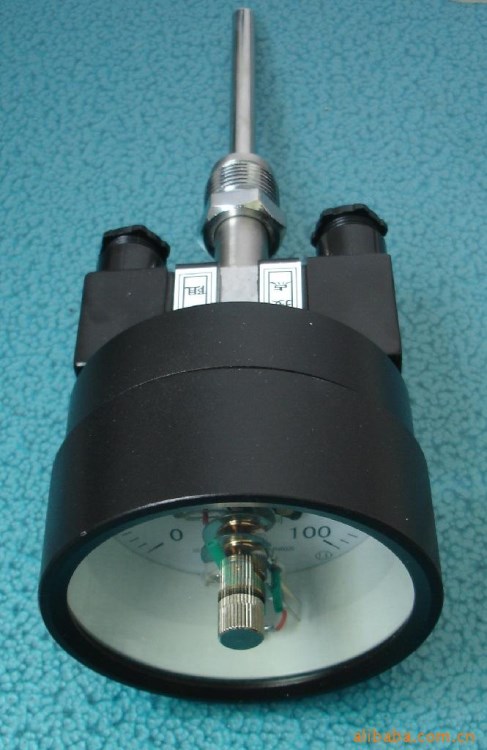

WTYX型電接點溫度計是在WTY 型溫度計上安裝一接點裝置，通過調節機構，可方便地改變設定指針的位置。當被測溫度上升（或下降）到設定點時，溫度計會給出一個開或關的信號，用于控制、調節或報警被測溫度。
1.接點形式與電氣參數(見表3)
表 3
接點形式 | 表 面 直 徑 | 額定功率( W ) | 額定電壓( V AC ) | 絕緣電阻(MΩ) |
Ф100 | ||||
觸點式接點 | X X1 X2 Xt | 10 | 220 | 20 (1500 V) |
2.接點開關特性(見表4)
表4
接點名稱 | 接點表示 | 接點數量 | 開關狀態 | 設定方式 |
單上限 | X | 1 | 常開 | 外設定 (斷電后進行) |
上下限 | X1 | 2 | 常開 | |
雙上限 | X2 | 2 | 常開 | |
特殊接點 | Xt | 2 | 下限常開；上限常閉 |
