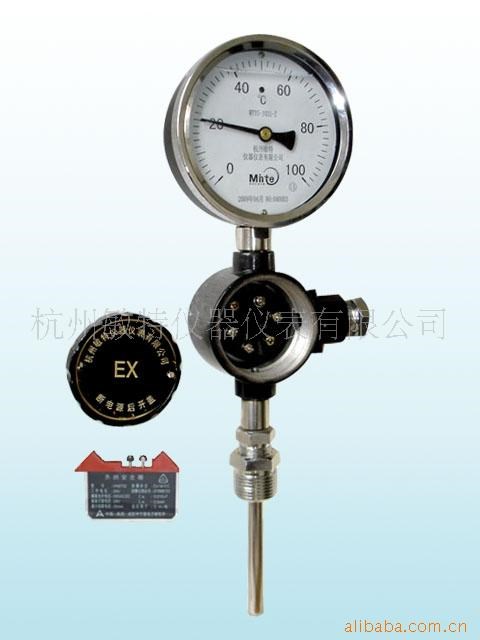

WTYY-1□□□-B液體壓力式本安防爆型熱電阻遠傳溫度計
WTYY-1□□□-B□型液體壓力式熱電阻遠傳溫度計（以下簡稱本安溫度計）是由溫度計、連接電纜（或電纜）、關聯設備組成的本安系統。關聯設備為齊納安全柵，它與配用熱電阻的二次測溫儀表被安裝在安全場所，串接于二次儀表與熱電阻之間，用來限制來自二次測溫儀表的電流，當二次儀表輸出電流過高時，安全柵中的快速熔器立即熔斷，從而確保現場設備和人員安全。能適用于氫氣和乙炔存在的環境，產品性能符合GB3836.1和GB3836.4標準，防爆標志為iaⅡCT1～T6。
1.WTYY-1□□□-B防爆電氣參數
屏蔽電纜 分布電容 | 屏蔽電纜 分布電感 | 外殼 防護等級 |
<100μF | < 0.1mH | IP65 |
2. WTYY-1□□□-B系統構成(見圖3)
圖3
3. WTYY-1□□□-B電纜引入與連接(見圖4)
1．打開溫度計接線盒蓋，用扳手擰開如圖所示的
電纜引入裝置的壓緊螺母，取出墊板，將電纜穿入
電纜引入裝置，再用板手擰緊壓緊螺母，再用螺絲
刀將電纜的三根電纜與接線盒中標有1、2、3標記的
接線端子相連接（此三根電纜的連接應與齊納安全柵
的本安端相對應），電纜屏蔽層與機殼絕緣，然后裝上
接線盒蓋。 圖4 電纜引入裝置示意圖
2．接線盒上的接地螺釘須用接地電纜可靠接地。
3．齊納安全柵及二次測量儀表的安裝與接線請參照有關使用說明書進行。
4．關聯設備型號：KN9705A、LB855、LB955
WTYY-1□□□-BZ
液體壓力式本安防爆防震型熱電阻遠傳溫度計
這類溫度計兼具WTYY-B和WTYZ兩類溫度計的功能和特點
