品牌
高邇達
型號
CS41H
材質
碳鋼
連接形式
法蘭
種類
浮球式
公稱通徑
DN15-50（mm）
適用介質
蒸汽
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
單向
驅動方式
蒸汽
零部件及配件
配件
形態
球式
類型(通道位置)
直通式

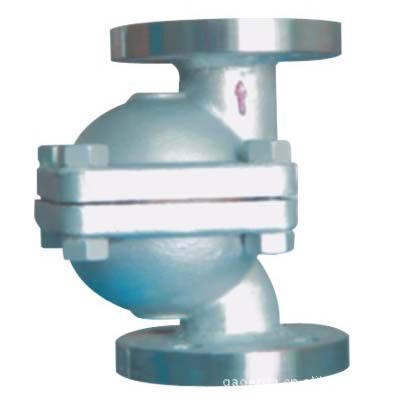

自由浮球式蒸汽疏水閥是目前國內先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平。由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。
該產品是石油、化工、印染、制藥、造紙、食品等工業加熱設備理想的疏水閥。
工作原理
自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
主要外形尺寸(單位:mm)
| 型號 | 公稱通徑 | 公稱壓力 | 管螺紋G | 外型尺寸 |
| CS11H-16(25)-3NL | 15 | 1.6 2.5 | G1/2 | 125 |
| 20 | G3/4 | 125 | ||
| 25 | G1 | 125 | ||
| 32 | Gll/4 | 200 | ||
| 40 | Gll/2 | 200 | ||
| 50 | G2 | 200 |
主要外形尺寸(單位:mm)
| 號 | 公稱通徑 | 公稱壓力 | 外型尺寸(mm) | ||||||
| L | D | D1 | D2 | f | b | Z-φd | |||
| CS41H-16(25)-3NL | 15 | 1.6 2.5 | 160 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 160 | 105 | 75 | 55 | 2 | 14 | 4-φ14 | ||
| 25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-φ14 | ||
| 32 | 250 | 140 | 100 | 78 | 2 | 16 | 4-φ18 | ||
| 40 | 250 | 150 | 110 | 85 | 3 | 16 | 4-φ18 | ||
| 50 | 250 | 165 | 125 | 100 | 3 | 16 | 4-φ18 | ||
