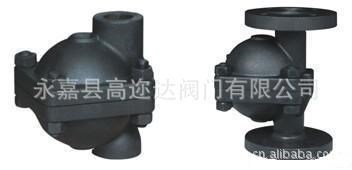

一、概述
立式自由浮球式疏水閥的空心浮球研磨專用設備，對不銹鋼自由浮球進行精細研磨，浮球圓度誤差達到

直徑的千分之二，由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。

立式自由浮球式疏水閥適用于蒸汽管網及各種小型加熱設備裝置，阻止蒸汽泄漏；不受壓力、溫度、冷凝

水流量波動的影響，連續排水，有水即排，能使加熱設備達到沒有凝結水存聚。它的較大優點是可垂直安

裝于蒸汽管道上，使用方便。

二、立式自由浮球式疏水閥工作原理

立式自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟

閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元

件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。

裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥

進入正常運行狀況，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關

閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
立式自由浮球式蒸汽疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。開車時,桶在底部,閥門全開

。凝結水進入疏水閥后流到桶底充滿閥體。全部浸沒桶體,然后凝結水通過全開閥門排至回水集管。蒸汽

也從桶體底部進入疏水閥,占據桶體內的頂部產生浮力。桶體慢慢升起,逐漸向閥座方向移動杠桿,直到完

全關閉閥門。空氣和二氧化碳氣體通過桶體的排氣小孔,聚集在疏水閥的頂部。從排氣孔排出的蒸汽,都會

因疏水閥的散熱而凝結。當進來的凝結水開始充滿桶體時桶體開始對杠桿產生一個拉力。隨著凝結水位不

斷升高,產生的力不斷增加,直到能夠克服壓差,打開閥門。疏水閥閥門開始打開,作用在閥瓣上的壓差就會

減小。桶體將迅速下降,使閥門全開。積聚在疏水閥頂部的不凝性氣體先排出,然后凝結水排出。水流從桶

體流出時帶動污物一起流出疏水閥。凝結水排放的同時,蒸汽重新開始進入疏水閥,新的一個周期又開始的

。

三、產品特點:
能連續排水、性能穩定、排水量大、漏水量小。
能排連續飽和水,至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
有自動排冷空氣裝置,無汽鎖現象,工作平衡無噪音。
產品簡介：
疏水閥是自動閥門,尤其對壓力低、排水量低和溫度穩定性要求高,不宜帶存凝結水的蒸汽設備更為適用。
工作原理:
本產品根據浮力的原理, 使閥體內的浮球隨水位變化作升降運動,以達到閥門啟閉,即排水阻汽的作用。

四、主要外形尺寸表(mm)
型號 公稱通徑 L L1 H H1
16 15 125 55 112 30
CS11H-25C3NL 20 125 55 112 30
40 25 125 55 112 30
32 205 95 172 38
40 205 95 172 38

型號 公稱通徑 L L1 H H1
16 15 160 75 112 30
CS41H-25C3NL 20 160 75 112 30
40 25 160 75 112 30
32 250 120 172 38
40 250 120 172 38
50 250 120 172 38
