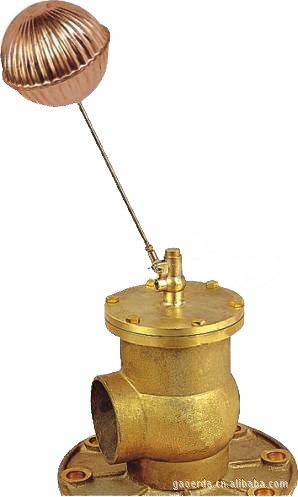

一、結構解析
由曲臂和浮球制動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且開閉緊密不漏水。

二、主要特點
浮球閥體全采用黃銅壓鑄技術，使各部件間精良配合，不存在腐蝕松脫或緊卡現象，確保球閥長時間穩定工作，同時全銅構件設計使球閥在高溫度環境中工作無化學腐蝕反應。使水質更清潔、健康。

三、工作原理
浮球始終都要漂在水上，當水面上漲時，浮球也跟著上升。浮球上升就帶動連桿也上升。連桿與另一端的閥門相連，當上升到一定位置時，連桿支起橡膠活塞墊，封閉水源。當水位下降時，浮球也下降，連干又帶動活塞墊開啟。

四、介質及工業應用
1、使用介質：潔凈自來水、工業用水、帶弱腐蝕性介質等；
2、工作壓力≤16KG，工作溫度：0-180℃

五、技術規范
公稱壓力：0.04MPa≤P≤0.06MPa
工作介質：水
工作濕度：0℃≤t≤60℃

六、浮球閥尺寸及技術規范
聯接方式 代號規格 1 1/2 2 2 1/2 3 4 6 8 10 12
DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300
A 164 178 210 236 262 270 330 520 600
法蘭 B 63 63 112 117 130 159 211 350 425
C 110 125 145 160 180 240 295 350 400
D 145 160 180 195 215 280 335 390 440
n-E 4-18 4-18 4-18 4-18 8-18 8-18 8-23 12-23 12-23
