技術規范書

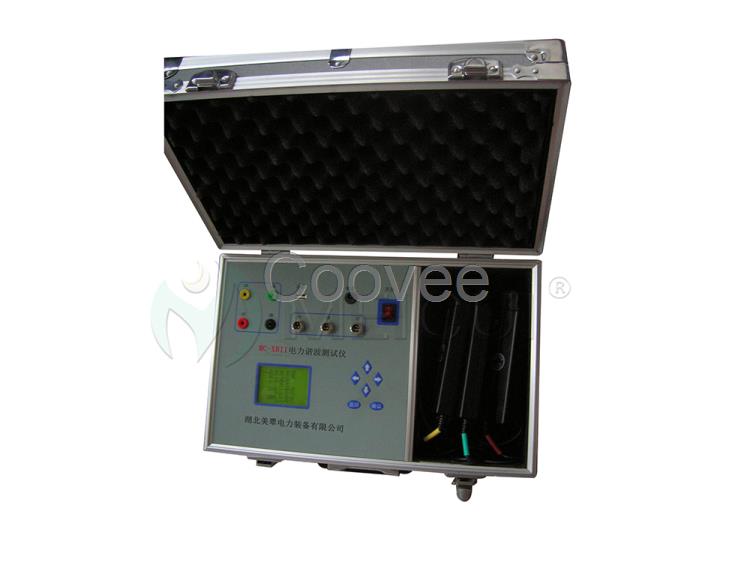

設備名稱：電力諧波測試儀
型 號：MC-XBII
數 量：1臺套
生產廠家：湖北美翠電力裝備有限公司
1．概述
隨著我國國民經濟的發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變,公司推出的MC-XBII電力諧波測試儀（以下簡稱MC-XBII）是一臺高性能的電力諧波測試儀。采用DSP+ARM 內核，使結構更緊湊，顯示更方便。
2．主要用途
2.1 測量分析公用電網供到用戶端的交流電能質量。
2.2 應用小波變換測量分析非平穩時變信號的諧波。
2.3 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。
2.4 電力設備調整及運行過程動態監視，幫助用戶分析電力設備調整及投運過程中出現的問題。
2.5 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。
2.6 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
2.7 便攜式、多參數、高精度及近代信號分析理論的應用等特點，使MC-XBII可廣泛地應用于輸配電、電力電子、電機拖動等領域。
3．功能及特點
3.1 安全可靠
電壓輸入采用高電壓隔離模塊，電流輸入采用交電流鉗使輸入信號和測量系統安全隔離,大大提高了MC-XBII的抗干擾能力。
3.2 使用方便
便攜式結構，尺寸小、重量輕,內置高性能鋰電池，無需外接電源。
3.3 精度高
諧波符合國標B 級儀器要求。采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。
3.4 軟件功能強
采用DSP+ARM 內核，處理速度快，軟件功能豐富，使MC-XBII適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。
3.5 測試參數多
系統頻率、電網諧波、電壓基波有效值和真有效值、電流基波有效值和真有效值、有功功率、無功功率、2-30次諧波、真功率因數等電能質量國標規定的參數。
3.6 USB接口
可以存儲數據到U盤。
4．技術指標
4.1 頻率測量
測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.
測量誤差: ≤0.02Hz
4.2 輸入電壓量程：10-450V
4.3 輸入電流量程：5A
4.4 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
4.5 基波電壓和電流之間相位差的測量誤差：≤0.5°
4.6 諧波電壓含有率測量誤差：≤0.1％
4.7 諧波電流含有率測量誤差：≤0.2％
4.8 功率偏差：≤0.5％
4.9 工作時間：內部電池可以連續工作8小時
