產品技術規范書

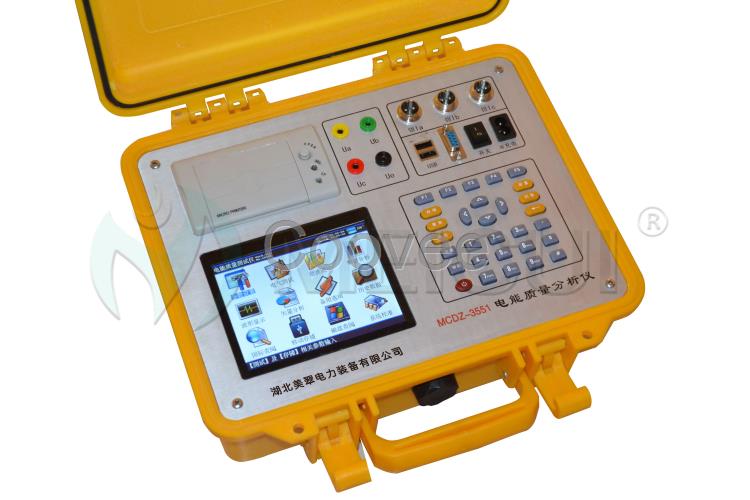

設備名稱：電能質量分析儀
型 號：MCDZ-3551
數 量：1臺套
生產廠家：湖北美翠電力裝備有限公司
1. 輸入特性
電壓測量范圍：0～200V～800V，自動切檔。
電流測量范圍
鉗形互感器 （三種）： 5A/25A（標配）
100A/500A（選配）
400A/2000A（選配）
相角測量范圍：0~359.99°。
頻率測量范圍：45~65Hz。
電壓通道數：三通道（UA、UB、UC）。
電流通道數：三通道（IA、IB、IC）。
2. 準確度
電參量測量部分：
電壓：±0.2%
頻率：±0.01Hz
電流、功率：±0.5%
相位：±0.2°
電能質量部分：
基波電壓允許誤差≤0.5％F.S.
基波電流允許誤差: ≤1％F.S.
基波電壓和電流之間相位差的測量誤差：≤0.2°
諧波電壓含有率測量誤差：≤0.1％
諧波電流含有率測量誤差：≤0.2％
三相電壓不平衡度誤差：≤0.2％
電壓偏差誤差：≤0.2％
電壓變動誤差：≤0.2％
3. 工作溫度：－10℃~ +40℃
4. 充電電源：AC220V、頻率45Hz-55Hz
5. 主機功耗：≤3VA
6. 電池工作時間：≤10小時
7. 絕緣：
1) 電壓、電流輸入端對機殼的絕緣電阻≤100MΩ。
2) 工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。
8. 體積：320mm×240mm×130mm
9. 重量：2.0Kg
