產品技術規范書

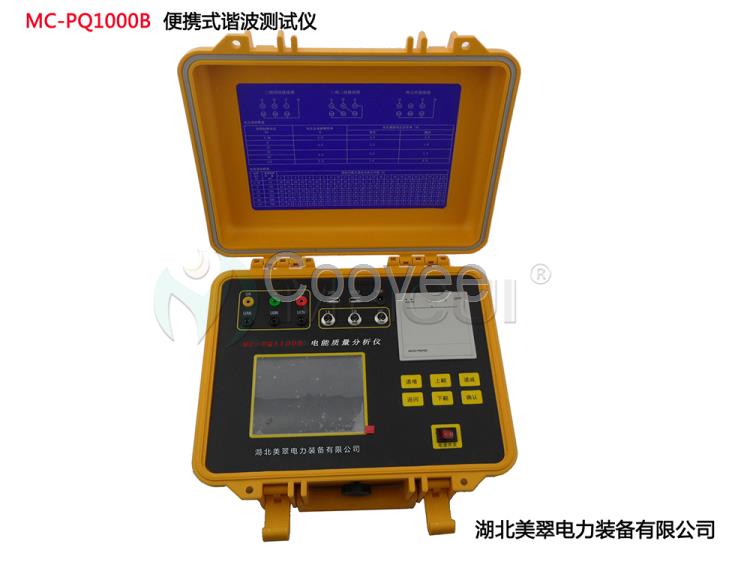

設備名稱：便攜式電能質量分析儀

型    號：MC-PQ1100B

數    量：1臺套

生產廠家：湖北美翠電力裝備有限公司

一、功能特點：

安全可靠

電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS，電流輸入采用交電流鉗（0～50KHz,0～5Arms）使輸入信號和測量系統安全隔離。這樣不僅使LZ-PQ1100在使用上安全、可靠和方便，而且大大提高了LZ-PQ1100的抗干擾能力。

精度高

對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16位），同時采樣，采集速率12.8 kHz。

軟件功能強

采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，適用于復雜的測試工作和數據處理工作，大大提高了測試效 率和水平。

測試參數多

系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、無功功率、基波視在功率、2-50次諧波、真功率因數等。

實時諧波數據判斷

儀器內部已附有諧波國標值，可準確、實時判斷當前測試的電壓諧波、電流諧波數據正常或超標。

通訊接口

電能質量測試儀提供2個USB接口，一個主機口用于存儲數據到U盤，一個設備口與筆記本電腦通訊，實現數據傳輸和數據分析。

數據圖形顯示

5.7寸藍色液晶屏，可以完成頻譜圖，波形圖，實時數據顯示，直觀清晰。

時實打印

本儀器配置微型熱敏打印機，能夠隨時打印現場實時測試數據。

使用方便

便攜式結構，尺寸小：外形尺寸（mm）：320×280×135（長×寬×高），重量輕：儀器重量只有3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作6-8小時。

安全可靠

電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS，電流輸入采用交電流鉗（0～50KHz,0～5Arms）使輸入信號和測量系統安全隔離。這樣不僅使MC-PQ1100B在使用上安全、可靠和方便，而且大大提高了MC-PQ1100B的抗干擾能力。

精度高

對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16位），同時采樣，采集速率12.8 kHz。

軟件功能強

采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，適用于復雜的測試工作和數據處理工作，大大提高了測試效 率和水平。

測試參數多

系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓驟升驟降、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、無功功率、基波視在功率、2-50次諧波、真功率因數等。

實時諧波數據判斷

儀器內部已附有諧波國標值，可準確、實時判斷當前測試的電壓諧波、電流諧波數據正常或超標。

通訊接口

電能質量測試儀提供2個USB接口，一個主機口用于存儲數據到U盤，一個設備口與筆記本電腦通訊，實現數據傳輸和數據分析。

內部從出功能

內置128M 內存，以3秒。5秒. 10秒.30秒為單位存儲數據。

數據圖形顯示

5.5寸彩色液晶顯示，可以完成頻譜圖，波形圖，實時數據顯示，直觀清晰。

時實打印

本儀器配置微型熱敏打印機，能夠隨時打印現場實時測試數據。

使用方便

便攜式結構，尺寸小：外形尺寸（mm）：320×280×135（長×寬×高），重量輕：儀器重量只有3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作8小時。

二、技術指標：

頻率測量

測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80%F.S.

測量誤差：＜0.01Hz

電壓測量范圍：標配10V-450V；450V-1140V可選。

電流測量范圍：0.06A-6A，其他量程（100A、200A、500A、1000A、2000A）可以根據用戶要求選配

基波誤差：基波電壓允許誤差≤0.5%F.S.；基波電流允許誤差≤1%F.S.

基波電壓和電流之間相位差的測量誤差：≤0.5°

電壓不平衡度測量的絕對誤差：≤0.2%；電流不平衡度測量的絕對誤差：≤1%電壓偏差測量誤差：≤±0.5%

功率偏差：≤0.5%

諧波分析范圍：1-50次諧波

諧波含有率誤差：

當諧波電壓含有率≥3%UN時，允許誤差σ＜±5%Uh

當諧波電壓含有率＜3%UN時，允許誤差σ＜±0.15%UN

當諧波電流含有率≥10%IN時，允許誤差σ＜±5%Ih

當諧波電流含有率＜10%IN時，允許誤差σ＜±0.50%IN

三、儀器配件：

配件箱 配件箱B，1個（材料：鋁合金）

USB接線 1條（用于連接電腦）

U盤 1個（用于存儲數據）

電源適配器 1個（給設備充電）

電流鉗 3把（測試電流用，A、B、C相各一把，標配5A）

電壓測試線 1條（測試電壓用，黃、綠、紅、黑4芯）

鱷魚夾 8個（包括大4個，小4個，黃、綠、紅、黑各2個）

短接線 3條
