產品主要特點
內置續航能力鋰智能電池
符合PXIe總線標準規范
內置厚物科技PXIe-9170控制器
內置厚物科技3U 6槽PXIe背板
1個3U PXIe系統槽和5個3U PXIe/PXI擴展槽
系統槽帶寬16GB/s
兼容數采、模塊化儀器、航空總線、FPGA等PXIe/PXI模塊
內置系統狀態監控管理軟件HMCSP
內置智能鋰電池監控軟件HBSSM
全鋁鎂合金加固緊湊型設計
特殊防撞包角及加固金屬把手設計
13.3''高清顯示屏1920x1080分辨率
多點電容觸摸屏或電阻觸摸屏
9V~32V直流電源寬壓輸入（配24V電源適配器）
業界國產3U 6槽高性能PXIe一體機

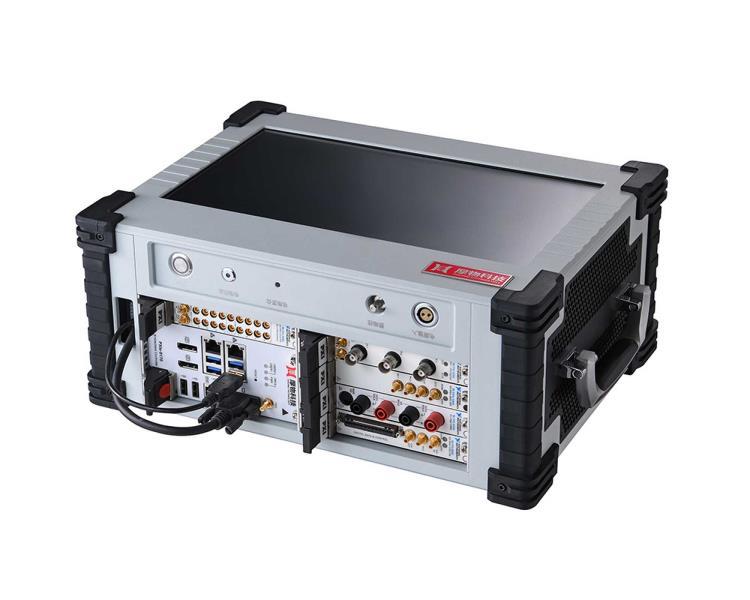

HW-1363i是業界內置Intel? CoreTM 6th Gen i7四核八線程CPU嵌入式PXIe控制器、PXIe背板、鋰智能電池、高清顯示屏和加固機箱的一體機，此PXIe一體機采用專業的工業外觀設計、全鋁鎂合金結構和一體化緊湊型設計，集成13.3’’高清顯示屏、多點觸控電容觸摸屏或電阻觸摸屏和鋰智能電池等，具有高集成、強固、便攜等特點，適用于各種惡劣的戶內外環境或測試設備便攜移動的復雜工況。

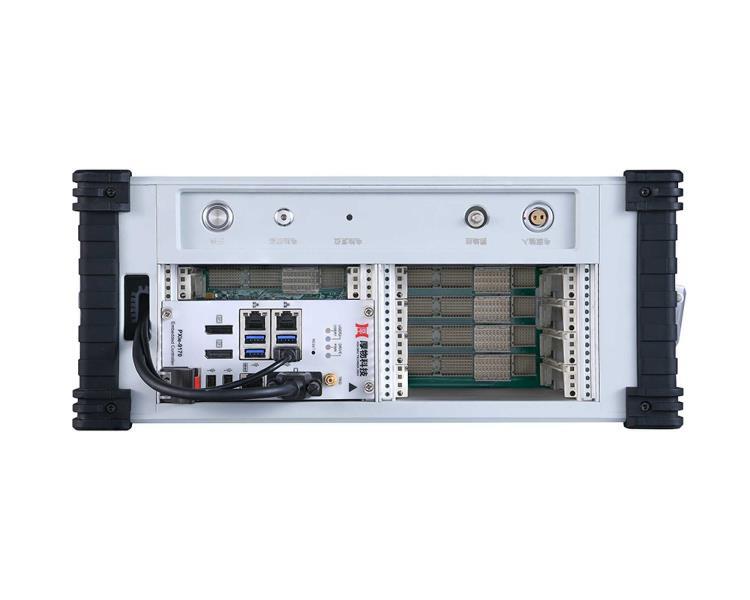

HW-1363i內置高性能3U 6槽PXIe背板，符合PXIe總線標準規范，提供5個PXIe/PXI全混合擴展槽（兼容PXIe或PXI板卡），其中第2槽帶寬4GB/s，第3槽帶寬4GB/s，第4槽帶寬4GB/s，第5槽帶寬2GB/s，第6槽帶寬2GB/s，系統總帶寬為16GB/s，兼容高速數采、高速數字化儀、數字萬用表、航空總線、FPGA、射頻及開關等PXIe/PXI擴展模塊。PXIe背板帶系統狀態監控管理軟件HMCSP，可實時監控背板上的電壓、機箱內部溫度和風扇轉速等，支持PWM風扇轉速控制，根據機箱內部溫度高低風扇自適應調整轉速對控制器及模塊進行散熱。機器內置智能鋰電池監控軟件HBSSM，可實時監控智能鋰電池的所有狀態參數，包括電池電壓、充放電流、實時功率、續航時間、充放電次數等。
HW-1363i充分利用PXIe總線穩定可靠、兼容性好、結構穩固、數據吞吐量大、性能高等特點，根據項目應用不同，此PXIe一體機可內置各種不同的PXIe/PXI模塊，實現微波射頻、高速數字、信號仿真、原型驗證、電壓電流、溫度頻率、應力應變、振動沖擊、音視頻及各種航空總線接口等信號的測試測量，用戶可以在此便攜測控平臺上搭建各種測量、測試及控制系統，適用于國防、航空航天、兵器電子、船舶艦載等野外實戰應用場合和科學試驗研究場合。
| 操作系統 | Windows? 7 Professional |
| Windows? 10 Professional | |
| 處理器 | Intel? CoreTM 6th Gen i7-6822EQ 2.0GHz(8M Cache，up to 2.8GHz) 四核八線程 |
| 內存 | 8GB DDR4（可升級為16GB/32GB） |
| 存儲 | 雙固態硬盤SSD配置：系統盤+數據盤 |
| 1，NVMe 250GB SSD x1 | |
| 2，SATA3.0 1TB SSD x1 | |
| 顯示 | 13.3''高清顯示屏，1920x1080分辨率 |
| 觸摸屏 | 多點電容觸摸屏或電阻觸摸屏 |
| 背板 | 3U 6槽，1個3U PXIe系統槽和5個3U PXIe/PXI擴展槽 |
| IO接口 | LAN x2，USB3.0 x4，USB2.0 x2，RS232 x1，DP x2，VGA x1，SMB x1，RESET x1，LED x4 |
| 散熱 | 風扇支持PWM工作模式，自適應調速，主動散熱，符合PXIe設計規范 |
| 電池 | 鋰智能電池150WH（可選配更大容量300WH） |
| 電源 | 9~32V直流寬壓輸入，航插接頭 |
| 配電源適配器：輸入AC 100~240V，輸出DC 24V/9.2A，221W | |
| 整機帶載功率：180W | |
| 環境 | 工作溫度： 0°C ~ 55°C |
| 存儲溫度：-40°C ~ 70°C | |
| 相對濕度：5% ~ 95%（無凝露） | |
| 抗沖擊 | 15G峰值，半正弦，11ms脈沖 |
| 抗振動 | 2.4Grms@5~500Hz（X、Y、Z三方向各1小時） |
| 尺寸 | 352 x 264 x 149 mm（不含包角及把手） |
| 重量 | 8.3KG（含PXIe控制器） |
| 包裝 | 定制配套航空拉桿箱，符合航空運輸標準 |
| 類型 | iMCS便攜式PXIe測控系列 |
