產品主要特點
符合PXIe總線標準規范
國產加固機架式PXIe測控平臺
標準19寸機架式安裝

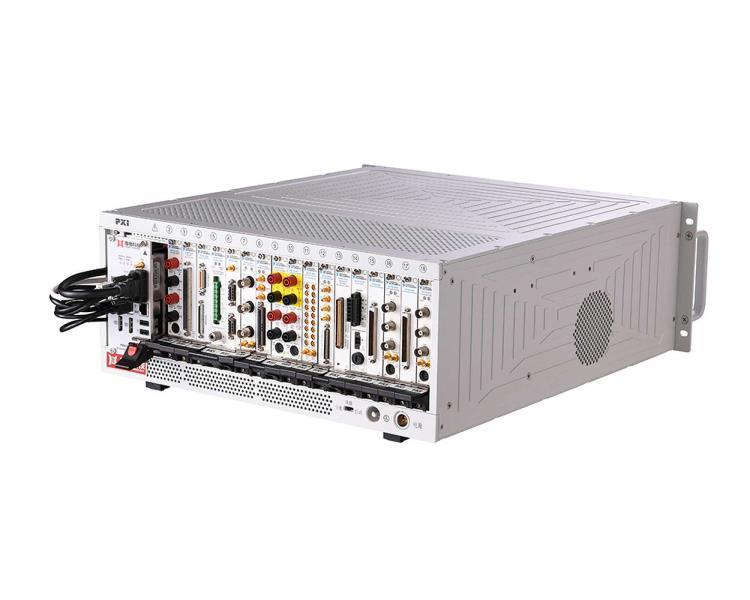

PXIe/PXI模塊信號后出線設計
內置厚物科技PXIe-9180或PXIe-9170控制器

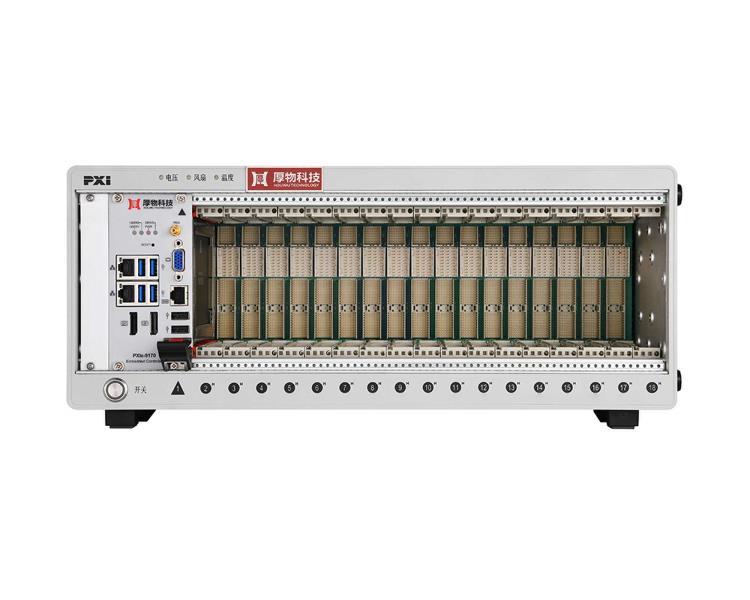

內置厚物科技3U 18槽PXIe/PXI背板
背板基于PCIe Gen3.0或Gen2.0技術
提供17個PXIe/PXI擴展槽
兼容數采、模塊化儀器、航空總線、FPGA等PXIe/PXI模塊
10.1寸工業顯示屏1280x800分辨率
全貼合工藝多點觸控電容觸摸屏
面板提供2個千兆網口及3個USB2.0接口
主動散熱設計
工業設計外觀簡潔美觀
可實時監控系統電源、溫度、風扇狀態

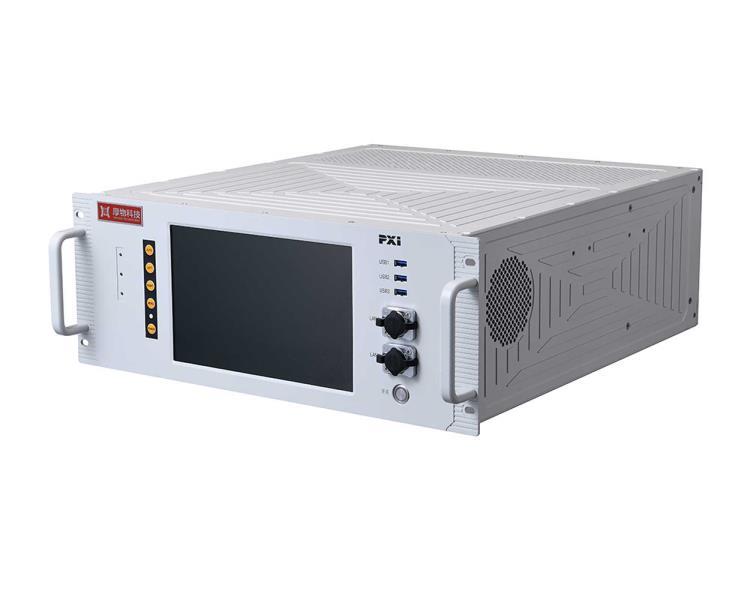

國產帶觸摸屏全鋁鎂合金18槽機架式PXIe測控平臺
HW-10183r是業界國產帶電容觸摸屏、全鋁鎂合金加固、機架式PXIe測控平臺，為上機柜使用的PXIe測控平臺，嚴格滿足標準19英寸上架尺寸設計。此測控平臺對外具有標準千兆網口和標準USB接口，支持插入17個標準3U PXIe/PXI擴展模塊，兼容高速數采、高速數字化儀、數字萬用表、航空總線、FPGA、射頻及開關等PXIe/PXI功能模塊，實現測控系統的搭建及擴展；測控平臺內部具有硬件狀態監控功能，可實時獲取電源系統電壓、風扇及內部溫度等數據；測控平臺還有帶觸摸功能的液晶顯示屏，可實時顯示系統軟件狀態及系統硬件狀態信息等。
| 操作系統 | Windows? 7 Professional |
| Windows? 10 Professional | |
| 處理器 | Intel? Xeon? Processor D-1548?2.0GHz (12M Cache，up to 2.6 GHz) 八核十六線程 |
| Intel? CoreTM 6th Gen i7-6822EQ 2.0GHz (8M Cache，up to 2.8GHz) 四核八線程（可選） | |
| 內存 | 8GB DDR4（可升級為16GB/32GB/48GB） |
| 存儲 | SATA 1TB SSD x1 |
| NVMe 250GB SSD x1 + SATA 1TB SSD x1（可選） | |
| 顯示 | 10.1''工業顯示屏，1280x800分辨率 |
| 觸摸屏 | 多點觸控電容觸摸屏 |
| 背板 | 3U 18槽，1個3U PXIe系統槽和17個3U PXIe/PXI擴展槽 |
| 提供PXIe Gen3.0背板或PXIe Gen2.0背板可選 | |
| IO接口 | LAN x2，USB3.0 x4，USB2.0 x2，RS232 x2，DP x2，SMB x1，LED x2 |
| LAN x2，USB3.0 x4，USB2.0 x2，RS232 x1，DP x2，VGA x1，SMB x1，RESET x1，LED x4（可選） | |
| 散熱 | 風扇主動散熱，符合PXIe/PXI設計規范 |
| 電源 | 1300W，工業級，110~220VAC輸入，航插接頭 |
| 500W，工業級，110~220VAC輸入，航插接頭（可選） | |
| 環境 | 工作溫度： 0°C ~ 55°C |
| 存儲溫度：-40°C ~ 70°C | |
| 相對濕度：5% to 95%（無凝露） | |
| 抗沖擊 | 15G峰值，半正弦，11ms脈沖 |
| 抗振動 | 2.4Grms@5~500Hz（X、Y、Z三方向各1小時） |
| 尺寸 | 504 x 480 x 178 mm |
| 重量 | 13KG（含PXIe控制器） |
| 包裝 | 定制配套包材 |
| 類型 | rMCS機架式PXIe測控系列 |
