孔板流量計說明書
孔板鏡量計是煤礦瓦斯抽放管道中必不可少的放水設備，在煤礦的應用很廣泛，現
在就介紹一下孔板癮量計。

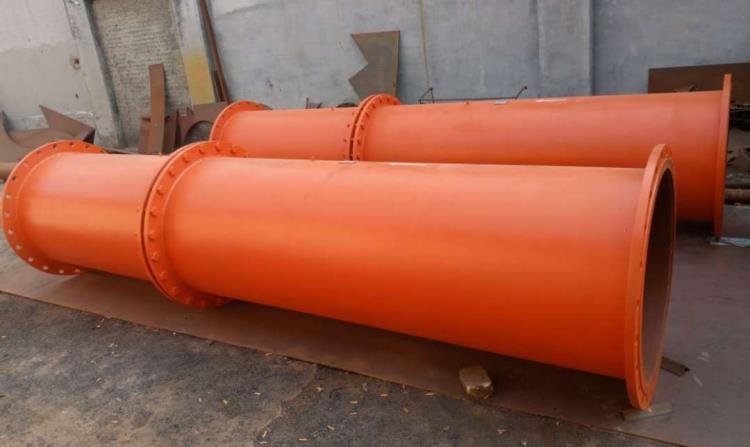

一、產品名稱：孔板流量計，一休化孔板流量計，直通式孔板流量計
二、型號，PKL型
三、結構：孔板流量計是由進流體管路、取壓嘴、密封圈、連接螺栓與螺母、法蘭、孔板、
密封墊、出流休管路組成。
四、用途，孔板和孔板流量計是根據煤礦瓦斯抽放管路的特點。專為煤礦瓦斯抽放而設計
的計算瓦斯抽放量的配套件。其結構簡單，使用和計算極其方便，是測量瓦斯流量中為
經濟的裝置。
五、工作原理，
煤礦瓦斯抽放流量是通過徑距取壓法測量的。當連續流動的流體經管道內的節流裝置時
流速會增大，在節流裝置上下游側之間出現靜壓力差，且流量與壓差之間存在著一個恒定
的關系，因而通過測量壓差即可計算出流體的流量。
六、孔板流量計技術參數：
制造標準：G8/T 2624-93
規格型號：DN15~DN1000
孔徑比(β=d/D):B=0.2-0.75
材質，孔板為不銹鍋，直管段為碳鍋。
工作壓力，0.6~32.0(Mpa)
