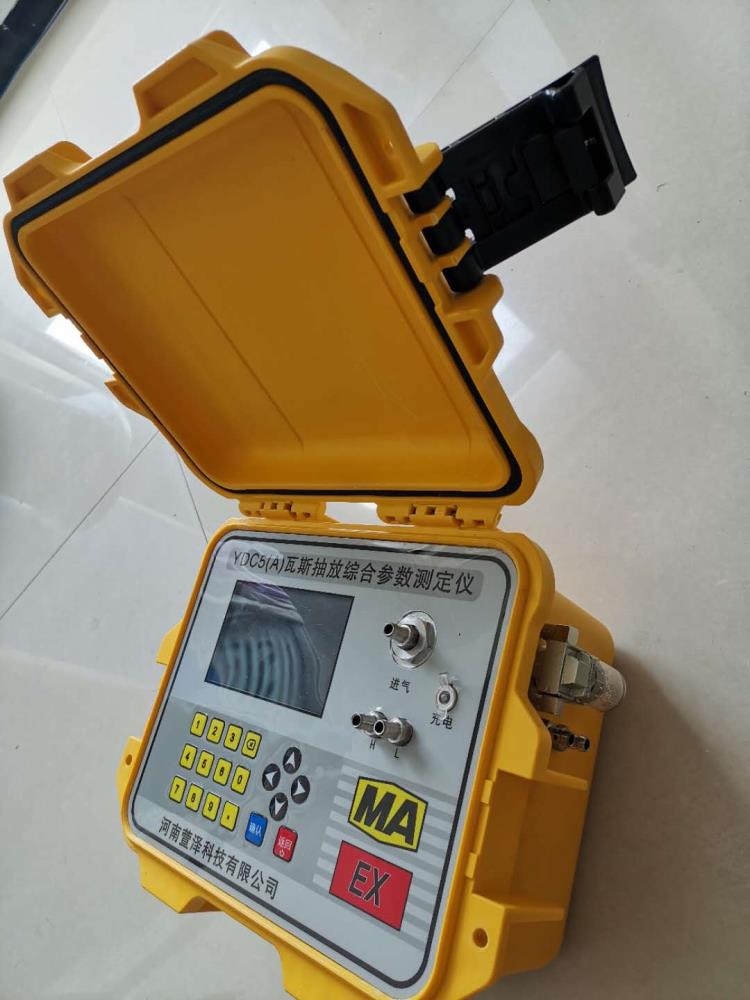

YDC4瓦斯抽放綜合參數測定儀
一、產品簡介：
YDC4瓦斯抽放綜合參數測定儀（以下簡稱測定儀）是專用于煤礦井下同時測量鉆孔或主管道甲烷濃度、壓力、溫度、流量的多參數的便攜式儀器。測定儀具備采樣過濾、自動排水、參數測量和數據存儲功能，可通過無線傳輸方式將測量數據傳輸至計算機進行數據管理、分析和報表輸出。
測定儀能配接預埋管、孔板或皮托管等礦用常見流量采樣結構使用，能根據管道設置參數計算并顯示抽放瓦斯的混合流量和純甲烷流量等綜合類信息。
二、產品優勢：
n 一體式設計(無零部件外置)，外觀簡潔大方，整體重量輕、攜帶方便；
n 5.0英寸高分辨率彩色液晶屏，測量數據、設備狀態等信息顯示直觀明了；
n 0~9全數字和四方向實體鍵盤操作方便快捷；
n 支持測點編號編輯和讀取功能，簡化人工操作，提高測量效率;
n 可通過“一鍵測量”功能進行壓力、濃度、溫度、流量等多個參數的快速測量；
n 采用真空泵吸內循環采樣，壓力兼容性強，取氣速度快；
n 甲烷測量采用激光調制技術，不受其它氣體成分和水汽的干擾，維護周期長；
n 具備優異的防水、防塵能力，且帶有自動排水功能，保證惡劣條件下可靠工作；
n 具備測點編號和采集數據存儲、查詢功能，可通過無線傳輸將數據上傳導出；
低功耗、高安全性電源電路，滿足礦用本安Exia I Ma等級的防爆要求
三、主要技術指標：
性能指標 | ||||
測量參數 | 測量范圍 | 測量誤差 | 顯示分辨率 | |
甲烷 | 0.00% CH4～1.00% CH4 | ±0.06%CH4 | 0.01% CH4 | |
1.01% CH4～9.99% CH4 | ±6% | 0.01% CH4 | ||
10.0% CH4～100% CH4 | ±6% | 0.1% CH4 | ||
溫度 | -10℃～ 50℃； | ±1℃ | 0.1℃ | |
壓力 | -100kPa～+100kPa | ±1.0%FS | 0.1kPa | |
差壓 | 0Pa～5000Pa | ±0.5%FS | 1 Pa | |
注：具備將差壓數據結合管道參數自動換算成流量功能，流速范圍可達0.5m/s~60m/s。 | ||||
電氣特性 | ||||
充電電壓 | 9 V.DC~24 V.DC | |||
電池電壓 | 7.4 V.DC | |||
電池容量 | 4000mA.H | |||
續航時間 | ≥8小時 | |||
采樣流量 | 3L/min | |||
輸出信號 (選配) | 通信方式：RFID 工作頻率：2.402-2.480GHz； 無線發射功率：≤20 dBm； 接收靈敏度：-60dBm； 傳輸距離：≥10米 | 通信方式：WIFI(支持IEEE802.11b/g/n) 工作頻率：2.412-2.490GHz； 無線發射功率：≤18 dBm； 接收靈敏度：-67dBm； 傳輸距離：≥20米 | ||
結構特性 | ||||
外形尺寸 | 304mm×248mm×170mm | |||
重量 | 約4kg | |||
外殼材質 | PP塑料 | |||
防護等級 | IP65 | |||
安全標志 | ||||
防爆標志 | ExiaⅠMa | |||
使用環境 | ||||
環境溫度 | 0℃～40℃ | |||
環境濕度 | 平均相對濕度≤95%（+25℃） | |||
大氣壓力 | 80kPa～106kPa（絕對壓力） | |||
管道壓力 | -80kPa～+50kPa（相對壓力） | |||
適用場所 | 煤礦井下，有瓦斯或煤塵爆炸危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。 | |||

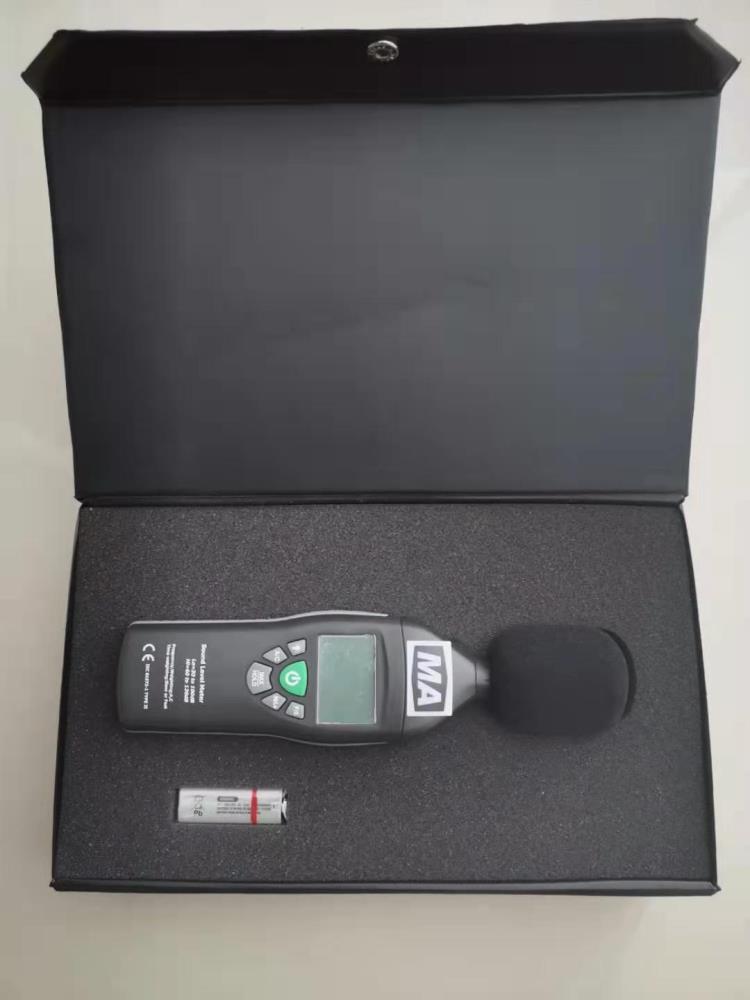

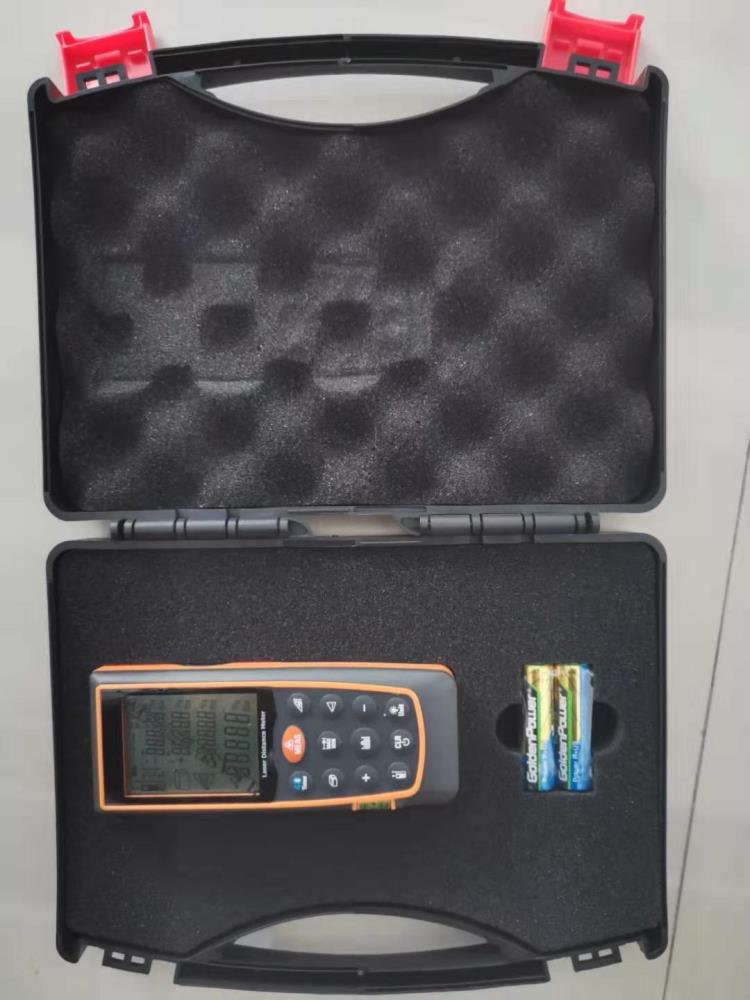

河南萱澤科技有限公司⑴⑶⑶⑼⑶⑺⑸⑻⑸（0）⑵是集科研開發，生產、銷售與服務一體的高新技術企業，專業從事礦山一通三防儀器儀表、礦用材料的研發與生產。我公司主要生產及銷售礦用一通三防產品，如瓦斯杖、礦用封孔材料、瓦斯解析儀、高負壓瓦斯采取器FW-2 FW-3、煤樣罐、瓦斯含量測定儀、礦用氣動注漿泵、礦用本安型紅外測溫儀CWH425 CWH600 CWH90、激光測距儀YHJ-100J、噪聲檢測儀YSD130、瓦斯抽放綜合參數測定儀、傾斜式壓差計、瓦斯罐、氣體檢測管、氣體報警儀、風速表、氣體傳感器、甲烷傳感器效驗儀等，河南萱澤科技有限公司歡迎您。
