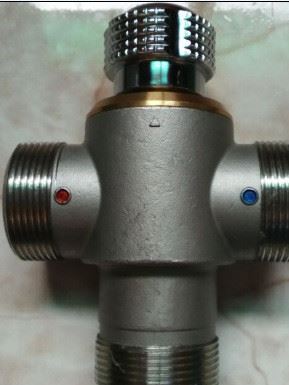

一。圖片
管道恒溫閥使用說明
l 產品用途
家庭、學校、賓館、企業、浴池等洗浴場所以及地暖采暖等領域的水溫控制。
l 工作原理
管道恒溫混水閥是基于普通的混水閥開發出來的一種智能溫控產品，它的基本構造和普通混水閥類似，有一個冷水進水口，一個熱水進水口和一個使用溫水出口。管道恒溫混水閥的工作原理是：在管道恒溫混水閥的出水口處，有一個感知水溫的傳感器，可以通過感知水溫推動閥芯的移動，開啟或封堵冷熱水進水口，調節冷熱水進水比例；通過溫度旋鈕設定好出水溫度時，當冷熱水的進水溫度、進出水差壓變化時，傳感器通過感知水溫來帶動閥芯移動，冷熱水進水比例也跟隨變化，從而使得出水溫度穩定。
l 技術參數
理想工作壓力： 0.1-0.3Mpa
工作壓力范圍： 0.03-0.5Mpa(超過0.5Mpa需要加裝減壓閥)
冷水進水溫度： 5-30（低于設定溫度10）
熱水進水溫度： 50-95（高于設定溫度10）
出水溫度溫控范圍： 35-45,40-50，50-60（出水溫度可根據要求定做）
控溫精度： ±2
l 差壓與流量對照表
產品名稱 |
型號 |
規格 |
進出水口壓差（Mpa）對應流量（m3/h） |
||||||
0.025 |
0.05 |
0.075 |
0.1 |
0.125 |
0.15 |
0.2 |
|||
管道恒溫閥 |
WL-20 |
DN20 |
0.7 |
0.9 |
1.2 |
1.4 |
1.6 |
1.9 |
2.4 |
可帶淋浴頭個數 |
2-3 |
3-4 |
4-6 |
4-7 |
5-8 |
6-9 |
8-12 |
||
WL-25 |
DN25 |
1.2 |
1.6 |
2 |
2.4 |
2.8 |
3.2 |
4 |
|
可帶淋浴頭個數 |
4-6 |
5-8 |
7-10 |
8-12 |
9-14 |
11-16 |
13-20 |
||
WL-32 |
DN32 |
2 |
2.7 |
3.3 |
4 |
4.7 |
5.3 |
6.2 |
|
可帶淋浴頭個數 |
7-10 |
9-13 |
11-16 |
13-20 |
15-23 |
17-26 |
20-31 |
||
WL-40 |
DN40 |
3 |
4 |
5 |
6 |
7 |
8 |
9.5 |
|
可帶淋浴頭個數 |
10-15 |
13-20 |
16-25 |
20-30 |
23-35 |
26-40 |
31-46 |
||
WL-50 |
DN50 |
6.25 |
8.3 |
10.4 |
12.5 |
14.3 |
16.4 |
18.5 |
|
可帶淋浴頭個數 |
20-31 |
27-41 |
34-52 |
41-62 |
47-71 |
54-82 |
61-92 |
||
備注 |
所帶淋浴頭個數由淋浴頭的流量決定，一般常用淋浴頭流量為0.2-0.3m3/h |
||||||||
l 管道恒溫閥的選型與安裝
1、 選型：根據差壓與流量對照表和實際工況，選取合適型號的管道恒溫閥。
2、 安裝：I 紅色標記(H)端為熱水進口，藍色標記(C)端為冷水進口。
II 要求冷熱水進水管道都安裝過濾裝置，防止雜質進入管道恒溫閥，
卡堵管道恒溫閥的工作模塊。
III要求冷熱水進水壓力相等或相近,如果壓力相差酞大，需要在水壓高的進水管道安裝減壓閥進行減壓。
IV冷熱水壓力若不一致，需要在壓力低的管道安裝單向閥，防止不用時冷熱水互串，我公司推薦冷熱水兩端都安裝單向止回閥。
l 管道恒溫閥的調試與使用
1、 調試時應在 流量的一半時進行調節。
2、 調節方向依逆時針方向逐漸升溫，初次調節應從低溫方向往高溫方向調節，防止燙傷。
