產品分類 更多>>
產品推薦
加工定制
否
品牌
上泉
型號
H42H/Y H42W-16/100C/P
種類
NRVG靜音式
材質
鑄鋼 不銹鋼
連接形式
法蘭
結構形式
立式
公稱通徑
15-400mm
適用介質
各種高腐蝕化學介質
形態
球式
壓力環境
常壓
標準
國標 美標 德標 日標
流動方向
單向
驅動方式
脈沖
工作溫度
常溫
類型(通道位置)
二通式

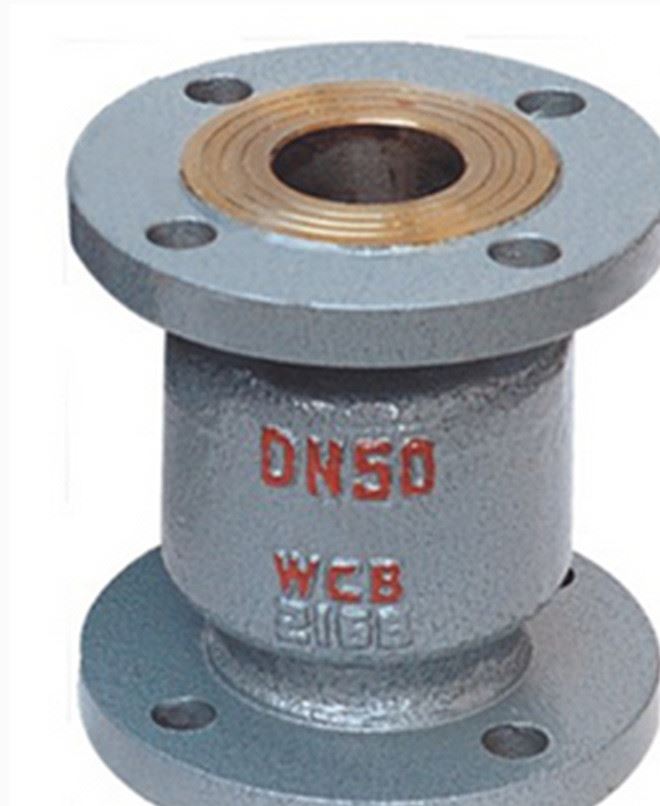

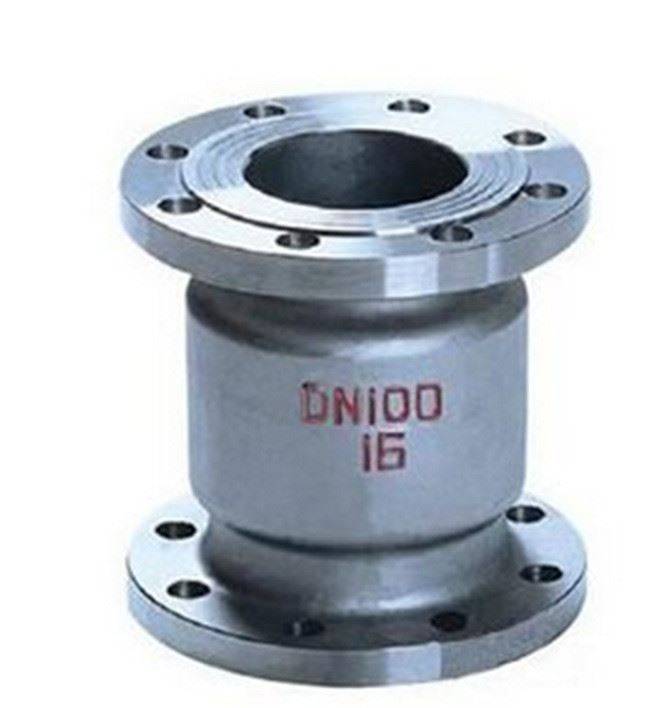

H42H/Y鍛鋼立式升降止回閥 法蘭立式止回閥 不銹鋼止回閥 高壓立式止回閥 鑄鋼立式止回閥 不銹鋼立式止回閥 高溫高壓止回閥 DN15-400
H42H/Y鍛鋼立式升降介紹

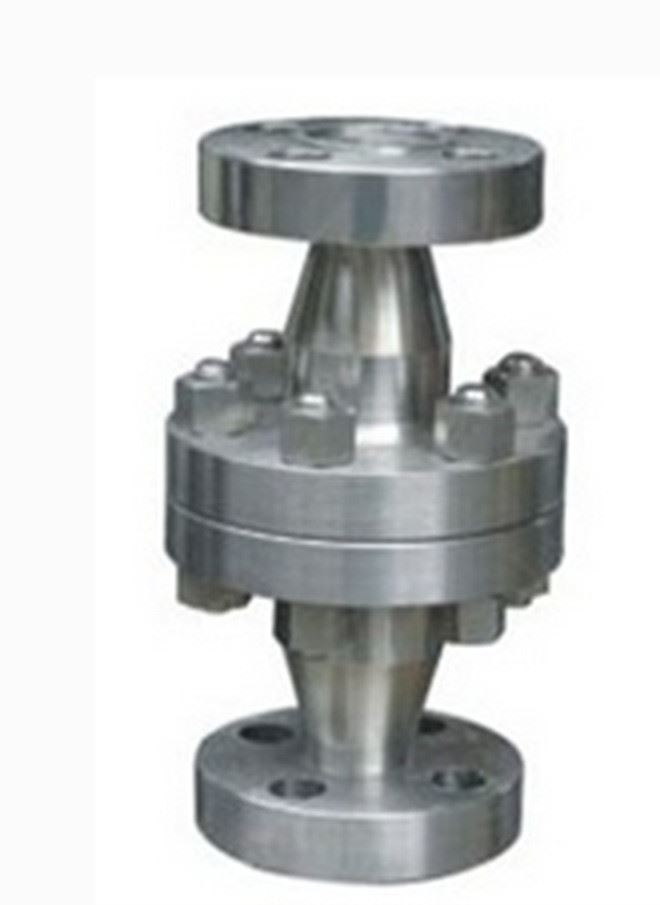

H42H/Y鍛鋼立式升降止回閥
鍛鋼立式升降止回閥正常處于關閉狀態，由于管線中端介質的壓力作用，而克服彈簧阻力使閥門開啟。當端介質壓力低于出口端時，鍛鋼立式止回閥彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用
Z61Y鍛鋼止回閥有二種體蓋連接設計形式： 種是體蓋螺栓連接鍛鋼止回閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修； 種體蓋全焊密封鍛鋼止回閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，全焊密封，優點是無泄漏。鍛鋼止回閥閥瓣形式還分別有截流型，針型，球型，可以根據實際情況合理選用
升降式止回閥：閥瓣沿著閥體垂直 線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相
同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
鍛鋼立式正常處于關閉狀態，由于管線中端介質的壓力作用，而克服彈簧阻力使閥門開啟。當端介質壓力低于出口端時，鍛鋼彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用
H42H/Y鍛鋼立式升降止回閥主要規格和外形尺寸 單位: mm
| 公稱壓力 PN | DN | D0 | D | DI | Md | Z-D | H | b | 重量 (?K) |
| 16.0MPa | 15 | 15 | 95 | 60 | M24
