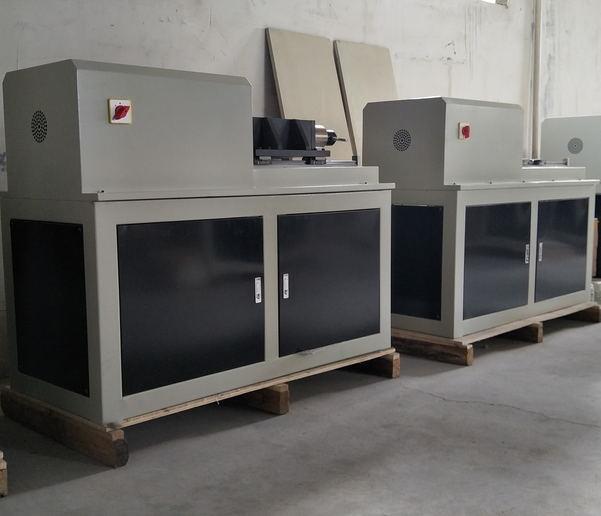

高強螺栓檢測儀
高強螺栓檢測儀簡介：
本檢測儀可以對大六角頭高強螺栓連接副（M12、M16、M20、M22、M24、M27、M30）和扭剪型高強螺栓連接副(M16、M20、M24、M27、M30)的軸力、扭矩（或扭矩系數）進行自動檢測、顯示并打印。
當軸力達到標準規定的值后，自動記錄監測數據，自動計算扭矩系數并顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差；能對上萬組數據進行長期儲存并能隨時讀出和打印。具有參數備份和恢復功能，自動標定功能，根據高強螺栓的檢測要求還設置了峰值保持的監測。
二、高強螺栓檢測儀主要技術指標：
1、軸力測量范圍：30~500（KN）
2、扭矩測量范圍 ：50~2000（NM）
3分辨率 ：±0.1（KN）、±1.0（KN）
4示值誤差 ：±1%(KN)、±1%（KN）
5顯示方式：觸摸屏顯示
6軸力和扭矩的峰值保持
7能儲存上萬組數據，可長期保存10年，并可隨意讀寫。
實驗數據儲存的內容有試驗日期、試驗編號、高強螺栓的型號、等級、規格和檢測的N個軸力、扭矩及平均軸力、平均扭矩、平均扭矩系數、平均標準偏差。
三、安裝：
1、打開木箱
2、按儀器箱中的裝箱單，清點檢測儀的配件是否齊全
3、控制器送220V電源，三芯電源線
4、用傳感器線連接軸力傳感器和扭矩傳感器
5、安裝試件：將高強螺栓連接副安裝在主機架上，安裝時必須注意：
· 每套連接副只許試驗一次不得重復使用。
· 大六角每套連接副，有一個螺栓、一個螺母、兩個墊圈。
· 扭剪型每套連接副，有一個螺栓、一個螺母、一個墊圈。
6、加載試驗
⑴、大六角頭螺栓連接副的試驗，取得扳手套上扭矩傳感器，找到對應規格套筒，對螺栓進行初擰，初擰無異常現象，繼續進行試驗。試驗結束檢測儀發出蜂鳴聲停止檢測，并顯示螺栓的軸力、扭矩和扭矩系數這時螺栓的實驗數據檢測完畢；在進行第二個螺栓的試驗，試驗前一定要按開始鍵，直到8根螺栓的試驗完成。
⑵、扭剪型連接副試驗時對扭剪型螺栓進行初擰，初擰值為預拉力標準值得50%，無異常現象在進行終擰，直到梅花頭被擰掉。檢測儀自動顯示螺栓的軸力，在進行第二個螺栓的試驗，直到螺栓的試驗完成。（注明：扭剪型螺栓試驗需要選配電動扳手）
