高強螺栓試驗夾具

一、概述

高強螺栓楔負載試驗夾具是我公司根據國家相關標準GB/T3098.1-2010，選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證zui小拉力荷載試驗、螺母保證荷載試驗。該夾具通過連接拉桿夾持到萬能試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓萬能試驗機不需添加或更改其它裝置。

高強度螺栓要想達到預先設計的標準就要對其進行相關的測試與試驗，達到標準之后才能給高強度螺栓這一產品定為合格產品。如果要對高強度螺栓做楔負載試驗的話那么在進行楔負載試驗的時候要在高強度螺栓頭部下面放置一個負十度的楔塊，然后放置在實驗室中的拉力試驗機上面進行拉伸試驗操作，這種試驗都屬于破壞性試驗，主要是測試出高強度螺栓材質的強度。在螺栓出現斷裂的時候要去觀察斷裂的具體位置，正確的地方是螺紋這里或者是螺紋和螺桿交接的地方。如果不在這里就是質量有問題。楔負載試驗破斷荷載有一定的上下限制要求，和拉力荷載。

   除了高強度螺栓本身需要通過試驗來檢測其產品質量，它的配套螺母也要達到相應的設計要求所以螺母也得保證載荷試驗。我們先把高強度螺栓的螺母擰入螺紋芯棒，然后在實驗室中運用萬能材料試驗機進行拉力測試試驗，隨著拉力強度的增大在達到設計規定的載荷的時候是15s，這個時候高強度螺栓的螺母不應該出現斷裂也不應該出現脫扣現象。當停止拉力機加壓的時候也就是說除去載荷之后應該可以直接用手把螺母旋轉出來，或者可以使用扳手來先把高強度螺栓的螺母松開之后再用手把螺母旋轉出來。在使用扳手松螺母的時候不能超過半圈，也就是不能超過半絲。在整個高強度螺栓楔負載試驗的過程當中如果螺紋芯棒出現損毀那么試驗也就沒有任何意義了。

二、主要技術指標：

1、楔負載試驗zui大拉力：696kN（M30-10.9s）

2、螺栓zui小拉力荷載試驗：583kN（M30-10.9s）

3、螺母保證荷載試驗：583kN（M30-10.9）

4、螺栓保證荷載試驗：466kN（M30-10.9s）

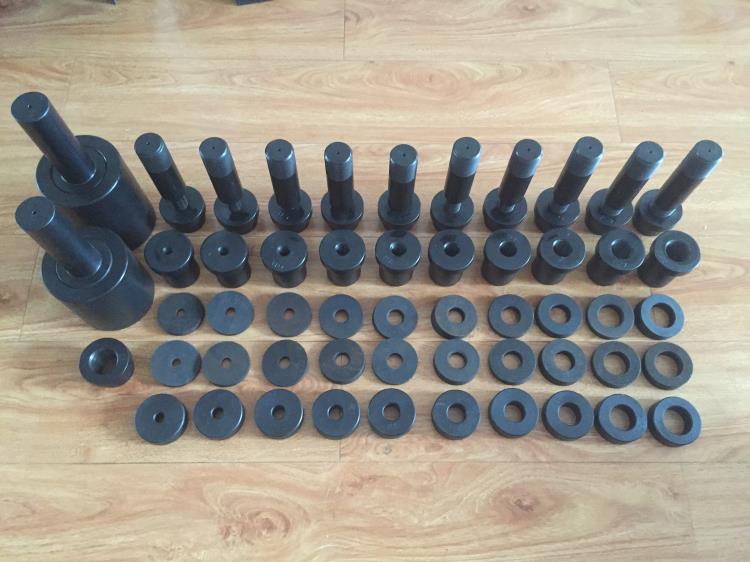

三、夾具配置：

1、夾具體（含拉桿）一對 （共4件）

2、平墊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件 （共10件）

3、帶內螺紋的拉力環M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各兩件（20件）

4、楔負載塊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，20件）

M20以下為10°、6° M22（含M22）以上為4°、6°

5、螺母試驗芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件 （共10件）

其它規格需特殊訂貨
