一、特點：

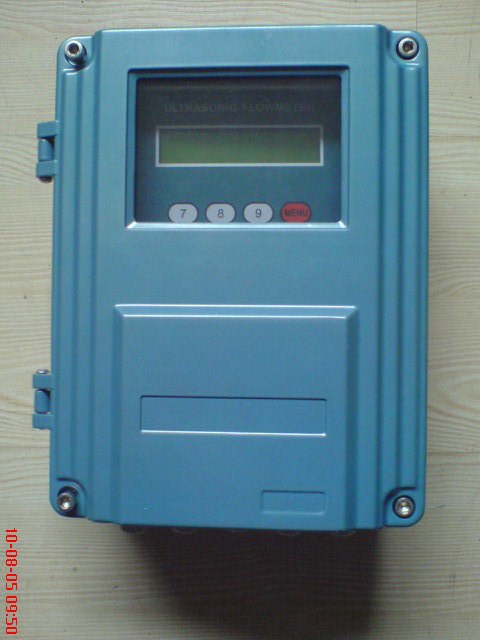

1、RCF-10F1固定壁掛式（標準型）超聲波流量計
◇全中文顯示或英文顯
◇結構緊湊、堅固、國際先進的壓鑄鋁機殼
◇重量2.5Kg
◇帶有熱量顯示功能
◇電源AC220V、DC24V兩用
2、RCF-10F2固定壁掛式（防爆型）超聲波流量計
◇全中文顯示或英文顯示
◇結構緊湊、堅固、國際先進的壓鑄鋁機殼
◇重量7Kg
◇防爆標志dⅡBT4
◇帶有熱量顯示功能（可選）
◇電源AC220V、DC24V兩用
3、RCF-10F3固定盤裝式超聲波流量計
4、RCF-10Y一體式超聲波流量計
二、基本技術參數：
◇主機
→ 準確度優于1%，重復性為0.5%
→ 測量周期為500ms（每秒2次，每個周期采集128組數據）
→ 背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據
→ 電流輸出為4~20mA或0~20mA等，阻抗0~1K，精度0.1%
→ 可實現熱量測量或一機兩用
→ 自動記錄前512日、前128月、前10年的正/負/凈累計流量
→ 自動記錄前30次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失，可通過Modbus協議讀出
→ 可編程批量（定量）控制器，故障自診斷功能
→ 可通過E-mail傳送來的代碼文件實現軟件升級
→ 通訊協議；Modbus協議、M-Bus協議、FuJI擴展協議并兼容國內其它廠家同類產品的通訊協議
→ 信號輸入：三路4~20mA模擬輸入，精度0.1%，可輸入壓力、液位、溫度信號；兩路三線制PT100鉑電阻，可顯示瞬時和累積熱量
→ 信號輸出：一路隔離RS485輸出、一路4~20mA或0~20mA輸出、一路隔離OCT（脈沖寬度6~1000ms之間可編程，默認200ms）、一路繼電器輸出
◇專用電纜
→ 型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器
◇管 道
→ 管 材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
→ 管內徑：15mm~6000mm
→ 直管段：傳感器安裝點最好滿足上游10D，下游5D，距泵出口30D（D指管徑）
◇測量介質
→ 種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
→ 溫度：0℃~160℃
→ 濁度：≤10000ppm，且氣泡含量小
→ 流速：0~±64m/s
→ 流向：正、反向雙向計量，并可計量凈流量
◇工作環境
→ 主機溫度：-30℃~80℃
→ 流量傳感器溫度：-40℃~160℃
→ 主機防腐等級：IP65
→ 主機濕度：85%RH
→ 流量傳感器濕度：可浸水工作，水深≤3m，防護等級：IP68
◇電 源
→ AC85~264V或DC8~36V或AC7~30V
LWGY渦輪流量計
一、概述:LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
LUGB型渦街流量傳感器
一、概述:
LUGB智能渦街流量計是一種采用國際上最新數字集成技術并根據國內工業自動化控制的實際需求而研制開發的新一代高品質智能化儀表。傳感器采用壓電晶體作為檢測元件的新型應力式智能流量測量儀表，適用于各種氣體、蒸汽、液體的流量計量。
該儀表具有與流量成比例的脈沖、電流信號、RS-485通訊、便于和計算機聯用等優點。流量計采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶片不與介質接觸，所以儀表具有結構簡單、通用性好和穩定性高的特點。
二、 LUGB渦街流量計產品特點:
1、適用于各種氣體、液體和蒸汽的流量檢測及計算。
2、檢測元件不接觸流體，可靠性高，介質適應性強。
3、無可動部件，耐磨損，結構牢固、簡單。
4、測量范圍寬，準確度高。
5、溫度適應范圍寬。
6、脈沖信號輸出或二線制4～20mA電流信號輸出。
7、帶RS-485通訊。
RCF-10系列超聲波流量計/熱量表
一、概述：XSF-10系列超聲波流量計/熱量表是在第13版超聲波流量計的基礎上，集多年專業生產制造超聲波流量計的技術與經驗，采用TI的MSP430FG4618低功耗單片機，最新開發的一種通用型高性能、低價格、高可靠性，功能強大的超聲波流量計。選用了國際上著名的半導體元器件廠商生產的最新、先進的集成電路及微處理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。
配套儀表：
RCJ系列流量積算儀：
■累積流量8位顯示，瞬時流量4位顯示。
■ 0.2級精度。測量控制速度每秒5次。
■ 8段折線修正功能。
■ 可選配累積量脈沖輸出功能。
■ 可選配2點報警輸出，實現瞬時量報警或累積量預置輸出。
■ 可選配停電記錄功能。
■ 可選配通訊，打印及瞬時量變送輸出功能。
RCJB系列溫壓補償流量計算儀：
■ 具備流量、溫度、壓力三個測量通道，實現氣體和蒸汽的流量測量和累積。
■ 可顯示累積流量，補償運算前的瞬時流量，補償運算后的瞬時流量以及溫度和壓力。
■ 輸入信號的測量精度為0.2級，測量控制速度0.6秒。
■ 可選配停電記錄功能。
■ 可選配2點報警輸出，用于瞬時流量或溫度、壓力的報警。
■ 可選配通訊，打印及一路變送輸出功能。
RCR22FC系列液晶溫壓補償流量積算儀
■ 適用于需要溫度、壓力補償運算的應用。
■ 128×64點陣液晶屏顯示，鋁合金外殼。
■ 同時具備電流（電壓）流量輸入通道和脈沖量輸入通道。適應各種流量變送器，傳感器。
■ 標配2路獨立的外供電源，分別用壓力（溫度）和流量變送器供電。
■ 漢字顯示方式，方便的設置引導方式。簡化參數設置過程。
■ 記錄瞬時流量，溫度、壓力的歷史數據（曲線），并可查詢。
■ 3年內每年，每月，每日累積流量記錄及查詢。
RCJD系列定量控制儀
■配接各種脈沖輸出的流量傳感器，用于流量定量控制，自動給料控制。
■ 2點繼電器輸出，分別用于定量控制和瞬時流量下限報警（斷料報警）。
■ 3點開關量輸入，用于外接啟動、停止（急停）、恢復(不清零啟動）開關。
■ 手動啟動定量控制和自動循環定量控制功能。
■ 累積流量測量精度：±1個脈沖 瞬時流量精度0.2級。
■ 定量控制精度與流速及裝置相關。
■ 定量控制測控速度：0.02秒。
■ 標配流量傳感器電源。
■ 8段折線修正功能。
■ 可選配通訊接口及瞬時流量變送輸出。
