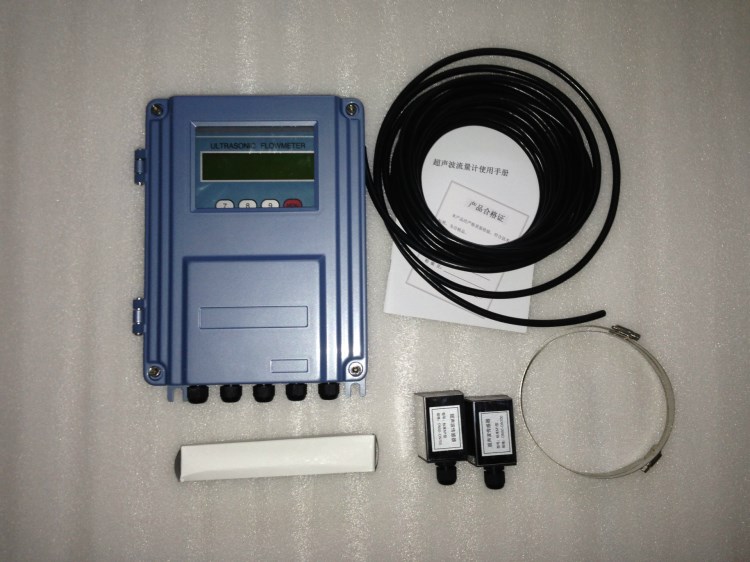

RCF-100使用技術說明書
一 引言
RCF-100R 型系列超聲波超低功耗是一種替代常規熱表具有長壽命高可靠高精度的全部采用
工業級電子元器件制造而成的全電子工業熱量計。無任何活動部件。用戶一般情況下不需要設置參
數，就可像普通熱表一樣使用。
RCF-100R 型系列超聲波超低功耗工業熱表/熱量計是在目前已經在國內得到了廣泛使用的
RCF-100 系列外綁式及插入式超聲波熱量計的基礎上，采用美國德州儀器公司的超低功耗16 位
MSP430 系列單片機為中心處理單元而研制的新一代管段式超聲波熱量計。在軟件上我們移植了大
部分成熟的我公司外綁式熱量計的主要有關流量原始數據采集、運算、流量修正等源程序；硬件上
則主要選用了世界上比較著名的半導體生產商生產的最新的低功耗集成電路；
超聲波信號發射和接收電路結構還是繼續使用了我公司的專利技術：雙平衡（也稱為差分驅動
差分接收）超聲波發射和接收電路，因為該種電路結構具有抗干擾，超聲波信號相位和波形畸變小，
差分信號延遲時間很小，且不受環境溫度影響等特點。這一點已被近10 年多來我公司的超聲波流
量所具有的穩定的卓越的性能所證明。
超聲波傳感器采用了已經成熟使用了三年多的我公司擁有的陶瓷傳感器技術。該種技術使用陶
瓷作為壓電陶瓷片的耦合片，使用焊接工藝，其特點是長期耐高溫、穩定好、結實可靠。萬年牢靠
不會損壞。
熱表管段采用了全部鑄造工藝制造，絕無開焊泄漏之慮。采用鑄造工藝生產的超聲波熱表另一
個顯著的優點是機械尺寸一致性好，其特點是超聲波熱量計的流量系數一致性非常好，尚沒標定的
熱量計就可以達到很好的絕對精度。在生產過程中，可以大大減少標定的工作量，大大提高生產效
率，便于大批量低成本生產制造。
內部電路采用了美國Xilinx 公司最新研制的低功耗大規模邏輯陣列，大大簡化了電路的設計和
外部電路的復雜性，電路使用的集成電路數目很少，提高了電路部分的整體可靠性。
內部的數據處理使用了移植的我公司專門開發獨有的單精度快速浮點運算，7 位數字精度。對
于所有內部累積量，其整數部分運算采用了32 位長整數運算，小數部分則采用4 字節浮點數運算。
該種算法的優點是在累積過程中，把因為有限的數據位運算而造成的誤差減少到了最小的程度。
通信協議采用了既有正規復雜又有簡單的三組協議。這三種協議分別是標準MODBUS 協議、
符合歐盟標準的M-BUS 協議以及簡易兼容協議。設置簡易兼容協議的目的是為了方便用戶進行產
品更新替換。關于協議的使用請詳見通訊協議章節。
本說明書適應于9.66 版本以上的RCF-100R 型超聲波熱表
二 主要特點與規格
RCF-100R 型系列超聲波超低功耗工業熱表/熱量計具有下列主要特點
1） 結實可靠：無任何活動部件，10 年免維護設計。
2） 超低功耗：電池可用 6-10 年，兩線制不需要電池
3） 高精度 ：1 級，2 級
4） 陶瓷探頭：耐磨耐高溫，可測量液體溫度范圍 -20~160℃
5） 防水防塵：IP68 標準防護設計，可水下2 米常年工作
6） 接口完備：RS232 和RS485 雙接口，也可以使用TTL 電平直接連接其他低功耗設備
7） 雙向測量：具有正累積器和負累計器
8） 無泄漏 ：管段使用模具鑄造而成，無泄漏之慮
9） 低始動流量：流體流速可低至 0.01m/s
10）顯示內容多：自動循環顯示正負累計、流速、瞬時流量等
11）多通信協議：可同時使用三種協議：標準 MODBUS，標準M-BUS 協議和兼容協議
12）測量精度與介質及其溫度無關
13）9.73 版本以上熱表主板能夠使用本公司生產的插入式探頭，可測量2000 毫米以下的大口徑
管道。
三 流量測量原理
超聲波流量計具有非常好的原理性。
設Tantou1, Tantou2 分別是插入管道的兩個超聲波傳感器，設從Tantou1 發出的超聲波到
達Tantou2 的時間為T1，而從Tantou2 發出的超聲波到達Tantou1 的時間為T2。當流體有流
動時,則這兩個傳輸時間T1,T2 是不同的，會有一個非常小的差別，這個差別稱為時差。測量出這
個時差，通過下列公式就可以推算出流體流速
V=D×(T1-T2)÷[T1×T2×SIN(2θ)]
其中D 是管道的內直徑，θ是兩探頭連線與管道軸線之間的夾角。
流體流速乘以管道截面積就得到了瞬時流量。
當θ一定時，可以看出所測量的流速只同T1、T2 有關，而與流體的聲速無關，即與測量的介
質無關。
四 功耗與電池壽命
如果電池供電的超聲波熱量計單是采用超低功耗的單片機以及低功耗的集成電路，還遠遠不能
達到規定的要求，還需要通過周期性切斷暫時不用的電路以及使部分電路進入睡眠狀態等措施來達
到超低功耗的目的。因此電池供電的超聲波熱量計的功耗主要與所采用的管段直徑和流量測量周期
時間兩個因素有關。
一般來講功耗與管段的直徑成正比關系，與測量周期時間成反比關系。
流量測量周期是一般是由生產廠家設定的。目前國外的產品一般設定的流量測量周期是4 秒，
即每4 秒進行一次流量的測量，國內廠家則每10 秒進行一次流量的測量。顯然測量周期過大，會
導致熱量計短時間響應性能降低。特別是在需要快速儀表響應的場合，測量周期太大會導致儀表不
能滿足應用要求。
本質上，衡量一個電池供電超聲波熱量計功耗的指標是其峰值工作電流以及其工作時間占空比。
峰值工作電流是指低功耗的超聲波熱量計的全部電路全部處于工作狀態時所需要的電流。而工作時
間占空比與熱量計工作時間與休眠時間有關。TDS-100R 型系列超聲波超低功耗工業熱表的峰值工
作電流小于6 毫安。
因此，對于不同的管段直徑以及不同的測量周期時間的儀表，其功耗是不同的，也就是電池的
壽命是不同的。一般地，超聲波熱量計廠家聲稱的電池壽命參數往往是指在較小的管道直徑和較大
的流量測量周期（例如一般10 秒）的條件下的電池壽命。因此對于較大管徑，電池壽命會“縮短”
就是這個原因。
電池快速耗盡的一個可能的原因是主控制器對電源的切換電路操作不當，或者當主控制器本身
失控，造成功耗比較大的超聲波信號發射和接收電路不能及時斷電而造成電路不能斷電長時間通電
等。顯然出現這樣情況的儀表質量是存在問題的。
而電池壽命除了和功耗成正比關系外，還和所采用的鋰電池容量有關系。電池容量越大，電池
的壽命越長。RCF-100R 型系列超聲波超低功耗工業熱表一般地采用19 安時的一次性鋰電池供電。
用戶可以從下表得到比較準確的電池壽命。
五 使用電流環
請注意在某些工業惡劣環境下，接入電流環回路后，會造成儀表不能正常工作。這時應該采用
電流環隔離器。
對于RCF-100R 型系列超聲波超低功耗工業熱表，如果用戶選用電流環，則熱量計使用電流
環的環路電流供電，這時不需再使用電池供電。在這種情況下，TDS-100R 型系列超聲波超低功耗
工業熱表就成了完全地兩線制儀表。
使用電流環時，在外部需要一個12V 至24V 的供電電源。如果線路較短時，可以使用12V 就
能滿足要求。一般地都是采用24V 電源供電。
一般地，電流環的環路電流最小值是4 毫安，最大值是20 毫安。在電流環上測量到的電流值
就是超聲波熱表測量到的瞬時流量。該電流值與瞬時流量及設定的儀表的最大量程之間的關系是
正積量
瞬時量
熱積量
熱流量
溫 度
溫 差
故障時
狀 態
電流環電流=4 毫安 + 16 ×（當前瞬時流量÷設定最大量程）
例如設定的最大量程是100 立方米/小時，當前管道的瞬時流量是40 立方米/小時，當電流環
輸出電流應該是 4+16×(40÷100)=10.4 毫安。
當電流環電流輸出不正確時，例如出現電流環路電流大于20 毫安，原因往往是設定的最大量
程設置不當。
當電流環環路電流大于24 毫安時，往往說明存在電路硬件故障。需要交廠家維修。
最大量程值是可以用戶編程的，即可以現場重新編程。但是操作步驟繁雜，請用戶盡量在選用超聲
波熱表的時候用書面文件明確告訴我們。如果確實需要修改，或者應用場合確實需要頻繁更改最大
量程，請及時和我們聯系，我們會細心地指導您完成修改。
