一、TYCR熱量表概述

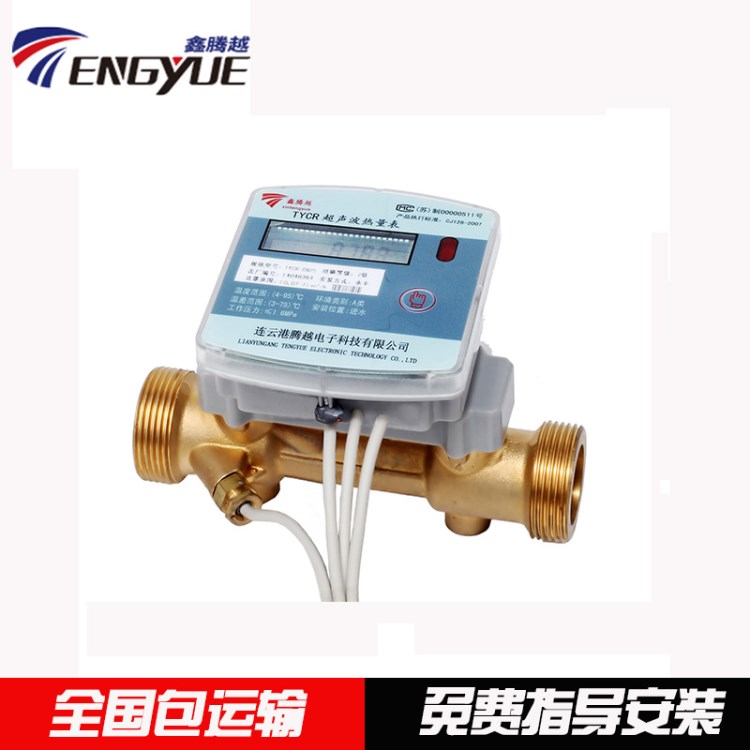

TYCR超聲波熱量表為機電一體化智能型熱量計量裝置，實現對冷、熱量的計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定、壓損小、無堵塞無吸附等特點。完全符合CJ128-2007標準及JJG225-2001標準檢定規程。應用于集中供暖、中央空調和冷熱聯供等熱量計量收費的采暖設施中。

二、TYCR超聲波熱量表的原理組成及特點

1、 原理組成

TYCR超聲波熱量表用于計量以水為媒介的熱交換系統釋放或吸收的熱量，既可以用于采暖供熱系統，也可用于空調制冷系統，該產品主要由配對溫度傳感器、流量傳感器和計算部分組成。配對溫度傳感器測量進水與回水的溫度、流量傳感器測量經管道的熱水的體積，此兩項數據被采集后送至積分計算，計算出所使用的冷、熱量并顯示出來。

2、 設計及功能特點

● 流量管段：采用黃銅鍛壓、數控機床和組合機床加工而成，機械強度好，尺寸精度穩定一致。

● 導流管采用聚碳材料，熱膨脹系數小，反射片采用316不銹鋼，經過鏡面處理后可聲波在熱水中的正常傳輸，從而提高了產品的計量準確性。

● 換能器：作為超聲波熱量表中的主要信號發生部件，采用壓電陶瓷片，性能穩定、一致性好，是超聲波熱量表實現高精度計量必不可少的因素之一。

● 溫度傳感器：采用專用PT1000高精度鉑電阻，并配置精密測量電路，另外高精度的溫度測量。

● 積分計算模塊：選用日本NEC集成電路，該模塊具有多功能、微功耗、存儲空間大、速度快等特點，優化軟件、硬件設計兩方面，計算器長壽命底功耗穩定運行，并有很強的抗電磁干擾能力。

● 自我診斷功能：超聲波熱量表在穩定運行過程中，若出現信號通訊不正常、電池電量不足或人為破壞時，系統會將相對應的代碼顯示出來，在屏幕的右上角會顯示“故障”“ ”表示電量不足，系統并自動將數據保存下來，等待故障排除后恢復。

● 遠傳及集中控制功能：具有M-BUS、485接口，可實現數據遠傳、集中控制

● 供電：內置環保鋰電池，工作壽命6年以上。

● 外型美觀，可四個方向任意懸掛，方便讀數，操作簡單。

● 安裝方便，具有防塵、防潮、防水、防拆卸及人為破壞等功能。

三、TYCR超聲波熱量表安裝使用說明

● 數據操作顯示

使用簡單方便，操作主要由單一的按鍵完成，每輕按一次按鍵顯示內容切換一次，切換到后一項后從新開始，顯示停留在后一次切換上。

切換順序為：熱量、入口溫度、出口溫度、溫度差、瞬時流速、累計流量、累計熱量

在正常工作情況下，按按鍵5秒鐘自動進入檢定狀態。進入檢定狀態后個顯示的為流量檢定，再次輕按按鍵顯示的內容為熱量檢定，再次輕按按鍵退出檢定狀態。檢定狀態在30分鐘后自動退出，進入正常使用狀態。

● 熱量表的所有部件（包括流量管段部件、溫度傳感器和積分計算部件）安裝位置應避免暴曬、水淹、冰凍、化學和電磁污染，并方便拆裝和抄表。

● 流量計的安裝：

1） 安裝前應徹底清洗管道系統，清除支管內的麻絲、沙石等雜物，以免造成流量計故障

2） 流量計可水平或垂直安裝，為了便于超標顯示窗口可根據安裝情況調整位置

3） 水流方向應與流量計上的箭頭標示相一致

4） 前后管道直徑要與流量計口徑相符

5） 表前應留10DN，表后應留8DN的支管段（DN為熱量表的公稱口徑）

6） 流量計兩端應設置污物過濾器、關閉閥，以便于濾除污物和維修、更換

7） 安裝完畢后應在熱量表連接螺母與、熱量表之間、測溫球閥與鉑電阻之間打鉛封

● 溫度傳感器的安裝

1） 帶有紅色標簽的溫度傳感器廠家已經安裝在流量計的出水口上，用來測量水溫度

2） 帶有藍色標簽的溫度傳感器應安裝在回水管道上，必須安裝在專用的測溫球閥或測溫三通上

3） 溫度傳感器導線不得隨意增減、變更，如有特殊需要請及時告知生產廠家

● 日常維護

1） 熱量表安裝使用后應定期巡回檢查運行狀況和電池電壓正常，以防安裝過程中導致不可見的損壞

2） 當流量明顯減少影響供暖時，應及時進行過濾器的排污處理

3） 運行時間達到6年（2個檢定周期）或雖不到6年但顯示屏數據模糊不清，或顯示電量不足時，既應由專門技術人員更換電池，以免影響供暖的正常秩序

●參數表

四、保修條款

產品自發貨之日起整機一年內免費保修，終身維護。但下列情況導致的損壞則不予以保修：

1） 各部件封印標志被開啟、人為破壞

2） 遭受暴雨、水淹、冰凍、化學污染

3） 安裝前為清理管道或管道內雜質過多導致流量計損壞

4） 因正規的操作，溫度傳感器被扯斷，或其它部件被暴力損壞的

5） 因未選用適合產品型號而造成的故障損壞

注：電池應由專人更換，用戶不得自行拆封印更換，如出現欠壓情況可與廠家直接聯系
