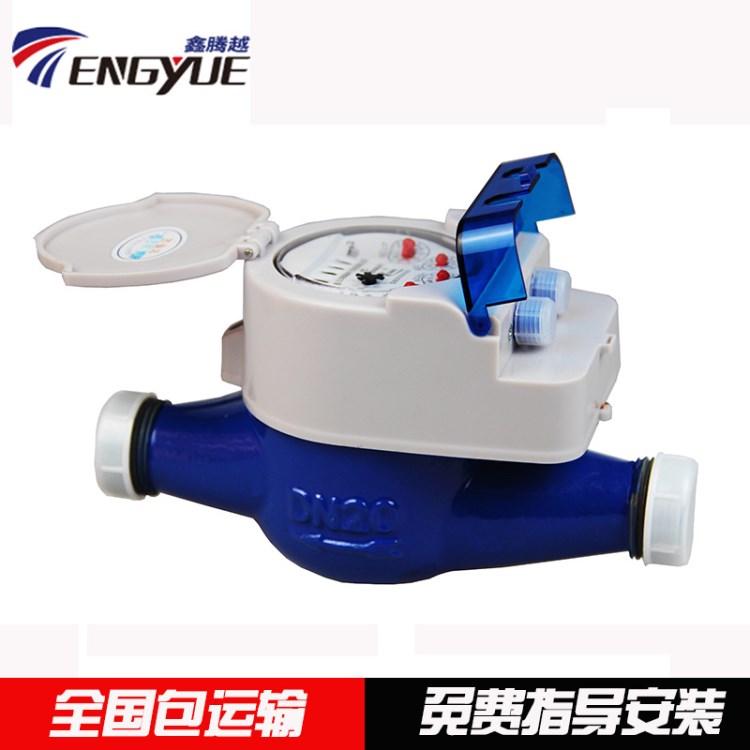

光電直讀遠傳水表
光電直讀式遠傳水表是我公司采用光電直讀技術自行研制的一款便于遠程抄表的直讀式水表。通過后序系統可實現水表的遠程抄讀，有效的解決了管理部門上門抄表難的問題，大大的提高了抄表效率。
光電直讀采樣原理：
水表內部安裝有光電模塊，光電模塊部分采用的是光電編碼器原理，將每個開有透光槽的字輪作為一個碼盤，字輪兩側分別放置五個發射管和五個接收管,抄表時發射管會被點亮，發射管發出的光照在字輪端面上，由于字輪的位置不同，就會對產生不同的碼道，從而產生通光和擋光的作用。這樣字輪的另一端的接收管就會得到一組明暗信號，根據接收管的這一組信號可生成一組五位編碼，再經過譯碼轉換成字輪的讀數，從而得到水表的讀數。
技術特點
◆由于直接讀取字輪數據，機械讀數和電子讀數保持完全一致；
◆水表平時工作無需電源，無功耗，抄表時瞬間供電即可；
◆M-Bus總線水表采用插拔式防水插頭形式總線，施工、調試及換表極其方便，不僅而且大大降低施工難度及減少施工的工作量。
◆采用先進的數據編碼及校驗技術，通訊性高
◆采用旋翼式計量結構，計量精度高、抄表方便、外型美觀；
◆兼容多種通信規約包括DL/T645、CJ/T188、Modbus或客戶的通訊協議；
◆滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業水平；
◆產品符合標準GB/T 778.1～3-2007及城建部標準CJ/T 224-2012；
◆與上位機系統相結合，建立遠程自動抄表管理系統，真正實現抄表及監控自動化。
技術參數
項目 | 單位 | 參數 | ||
公稱口徑 | mm | 15 | 20 | 25 |
測量范圍（Q3/Q1） | 80 | |||
過載流量（Q4） | m3/h | 3.125 | 5 | 7.875 |
常用流量（Q3） | 2.5 | 4 | 6.3 | |
分界流量（Q2） | 0.05 | 0.08 | 0.13 | |
小流量（Q1） | 0.031 | 0.05 | 0.08 | |
準確度等級 | 2級 | |||
較大讀數 | m3 | 9999 | ||
溫度等級 | T30、T90 | |||
壓力等級 | MAP10 | |||
壓力損失等級 | △p63 | |||
流動剖面敏感度等級 | U10/D5 | |||
環境嚴酷度等級 | B級 | |||
電磁環境條件 | E1 | |||
通訊接口 | Mbus/RS485 | |||
通訊協議 | DL/T645、CJ/T188、Modbus或客戶的協議 | |||
通訊速率 | 1200、2400、9600 bps | |||
外形尺寸：
口徑 | 長L | 長L1 | 寬B | 高H | 高H1 | 連接螺紋 | |
mm | 接管d | 表殼D | |||||
DN15 | 165 | 258 | 87 | 112 | 184 | R | GB |
DN20 | 195 | 299 | 87 | 112 | 184 | R | G1B |
DN25 | 225 | 345 | 87 | 114 | 186 | R1 | G1B |
