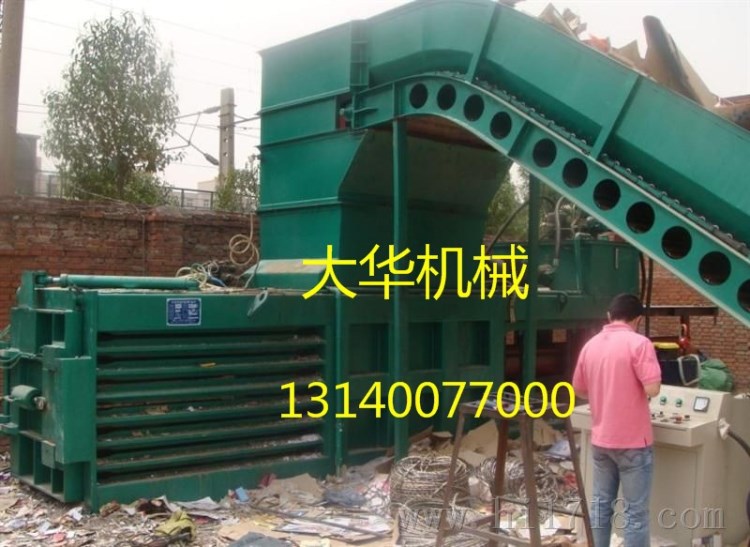

廢紙打包機
廢紙打包機用于在常態下將廢紙及類似的產品擠壓結實，并用專用包裝帶打包成形，使其體積大大減小，
從而達到減少運輸體積、節約運費，為企業增加效益的目的。引進了國內外同類產品的先進技術和先進工藝。

隨著環保的意識越來越重，廢紙打包機就起到了很大的作用，可以把一些廢紙再次利用，而且也越來越被大家接受，
國內的廢紙打包機一直在不斷的創新，不斷的跟隨著國外的一些先進技術在發展。

優點

本產品具有良好的剛韌性和穩定性，造型美觀大方，操作維修方便，安全節能，設備基礎工程投資費用低等特點。
它廣泛應用于各類廢紙廠、舊物回收公司等單位企業，適用于對舊物廢紙、塑料秸稈等的打包回收，是提高勞動效率、減少勞動強度、節約人力、減少運輸費用的好設備。

廢紙打包機特點

①所有機型均采用液壓驅動，可選擇手動或PLC自動控制操作；

②出料形式有翻包、推包（側推和前推）或人工取包（打包）等不同方式；

③安裝無需底腳螺絲，在無電源的地方，可采用柴油機作動力；

④擠壓力從63噸至400噸有十個等級，供用戶選擇，生產效率從4噸/班至40噸/班。

⑤壓縮室尺寸和包塊尺寸可根據客戶要求定制。

⒍推料缸和推料頭之間采用球面結構聯接，性好，油封使用壽命長。

⒎加料口帶分散式剪切刀，剪切效能高。

⒏低噪音液壓回路設計，能低故障。

⒐安裝簡便，無須地基。

⒑臥式結構，可配輸送帶加料或人工加料。

⒒按鈕操作，PLC控制，安全。

產品介紹

廢紙打包機系列產品有：自動廢紙打包機、半自動廢紙打包機、全自動廢紙打包機、加壓式廢紙打包機、液壓廢紙打包機、
廢紙打包機、臥式廢紙打包機、小型廢紙打包機、半自動液壓廢紙打包機、半自動臥式廢紙打包機、金屬廢紙打包機、
全自動廢紙打包機等，打包機產品通過CE、SO9001等國內外認證，質量，服務較好。打包機價格報價適中，性價比高！

組成結構

廢紙打包機是機電一體化產品，主要由機械系統、控制系統、上料系統與動力系統等組成。整個打包過程由壓包、
回程、提箱、轉箱、出包上行、出包下行、接包等輔助時間組成。

到2013年為止，市場上廢紙打包機主要分為臥式與立式兩種，立式廢紙打包機的體積比較小，因為打包尺寸也比較小，
而且效率不高。而臥式廢紙打包機相對于立式打包機而言體積龐大，但是它的壓縮力也比立式打包機大，打包的尺寸相對也比較大，
出包的效率高，而且容易自動化運作，因為一般的廢紙打包機采用臥式的形式。臥式廢紙打包機易于實現自動化，能夠提高打包的總效率，節約打包的人工費用。

原理特點

廢紙液壓打包機導線架是由安裝在一個框架上的4套導線裝置組成,整個導線架懸掛壓緊架的一根中心軸上,
在液壓馬達作用下相對壓緊架作水平方向運動,壓緊架為焊接式構件,底部裝有輪子,在液壓缸推動下能沿主滑軌作水平運動。
升降臺主要由兩根水平梁栓接而成,升降臺在2臺液壓缸推動下可沿垂直方向上下移動。

壓緊架與壓緊架結構基本相似,但其上面布置4個打包頭,1套喂線裝置。廢紙液壓打包機打包頭(共4個)是整臺設備結構為復雜、
動作連鎖多的部件,每個廢紙液壓打包機打包頭結構完全一樣,可以互換。喂線裝置共4套,每套對應一個打包頭,每套包括打包線輸送裝置和打包線反拉緊裝置。
廢紙液壓打包機主軌座主要由兩根在面上設有耐磨鋼軌構成。壓緊架輪子被導引著沿兩軌道外側運行,推動壓緊架運行的液壓缸布置于其中。此外,除機械構件外還有一整套液壓站。
從上面敘述中可看出,廢紙液壓打包機各種運動靠流體的動力完成。

故障維修

系統不能啟動

1、 電源缺相

1、 檢查電源三相都有電并排除

電源指示燈亮不一定不缺相

2、 轉動急停使其彈出

2、 急停按鈕沒有旋轉彈出

系統能啟動，主電機能啟動

1、 穿絲機未回到位

1、 按穿絲回位按鈕

檢查穿絲機有卡住的現象并清理

2、 回位行程開關損壞

2、 更換回位行程開關

3、 主電機熱保護動作

3、 更換或調節熱保護

系統能啟動，主電機能啟動，壓頭不動，6秒鐘后停機

相序錯誤

三相電中任意兩相的接線相互交換位置

觀察主電機尾部風葉，正確方向為順時針

系統能啟動，主電機能啟動，壓頭往前走6秒鐘后停機

壓頭后部限位行程開關損壞或被異物卡住或者受潮進水

更換行程開關或清除異物

尾部有大小兩只行程開關，大的是限位行程開關

按壓縮按鈕，壓頭推到前時，不返程，電機不停，返程時警笛以一秒的頻率報警

抱臂過緊，摩擦系數過大

壓頭回位停機后，按抱臂松按鈕，讓抱臂松開些，然后正常操作

觀察壓頭過刀口，刀口卡紙也會出現相同現象，清理刀口

按捆包按鈕，壓頭推到前時，不停機，電機不停，數十秒后自動返程，返程時警笛以一秒的頻率報警

抱臂過緊，摩擦系數過大

壓頭回位停機后，按抱臂松按鈕，讓抱臂松開些，然后正常操作

觀察壓頭過刀口，刀口卡紙也會出現相同現象，清理刀口

穿絲機不能啟動進入

1、 壓頭沒有到位

1、 按箱體內部應急開關，使壓頭到位

壓頭到前頭捆包位置時，警笛以三秒的頻率報警，說明已經正確到位，否則穿絲不能啟動

2、 尾部到位傳感行程開關損壞或調整不當

2、 更換行程開關或調整

3、 穿絲機熱保護工作

3、 更換熱保護或調整

遙控器功能失效

1、 遙控器電池耗盡

1、 更換遙控器電池

遙控和本地不能同時有效正常時，遙控器按鍵按下，遙控器上綠燈閃爍

2、 誤操作引起保護

2、 電池拿掉再放入，進行復位

3、 未轉到遙控檔

3、 轉到遙控檔位

傳輸帶不能啟動

傳輸帶受阻熱保護動作

檢查受阻原因并排除

定期清理雜物

更換或調節熱保護

設備長時間不工作，系統停機

內部設定，設備1小時沒有任何操作停機

重新啟動系統

正常

工作流程

1. 開機啟動前先檢查設備外觀異常，周圍有安全隱患，鐵線或塑料繩充足。確認正常后，打開配電箱主空氣開關，旋開彈出緊急停止按鈕，電控箱電源指示燈亮起。

2. 遙控本地檔位選擇開關轉到遙控擋。

3. 把遙控器上磁開關放入卡槽，按遙控器上系統啟動按鈕2次，警笛響10秒鐘后停止警示設備準備運行，紅警燈常亮。

4. 按遙控器上輸送帶啟動按鈕，輸送帶運轉，將紙皮或其它材料推入輸送帶入料口，輸送帶將料帶入打包入口。

5. 紙皮或其它物料到達位置后，按遙控上壓縮按鈕，紅警燈閃爍，壓頭前壓到位后自動后退停止(若壓縮啟動后壓頭前行到某個位置，
不動不停機并且持續數十秒后自動返程回位，返程時警笛會以1秒的頻率報警， 這時自動報臂型點按遙控器上抱臂松，使抱臂松開一些，.
再啟動壓縮，直到正常不再報警。手動報臂型用千斤頂壓抱臂兩側，兩邊螺絲等距離旋轉進入一些，再啟動壓縮，直到正常不報警)。

6 .重復4操作，直到需要的打包長度時，按住遙控器上捆包按鈕2秒鐘后設備自動啟動，壓頭前進到前面捆包位置時停機，到位后警笛以3秒一聲的頻率報警。

7. 按遙控器上穿絲按鈕，穿絲機自動將鐵線或塑料繩穿入后，穿絲機自動返程到原始位置。

8. 將鐵線或繩打好結剪斷，一包結束。

9. 重復上述4-8工序。出包口的包會一包接一包推出，用抱車或叉車將成品包移動到合適地點擺放整齊。

10. 工作完成后，按遙控器系統停止按鈕，拿下磁力開關，按下電控箱緊急停止開關，并關閉總電源。

。

技術參數

1 主 壓

油 缸 型 號 YG220/160-4000 數 量 1 只 125噸

公稱推力 1250KN 行 程 4000mm

2 插 銷

油 缸 型 號 YG125/80-60 數 量 1 只 25噸

公稱推力 250KN 行 程 60mm

3 開（關）門油缸 型 號 YG80/50-900 數 量 1 只 12噸

公稱推力 120KN 行 程 900mm

4 料箱尺寸（長*寬*高） 4200*1250*1100mm

5 投料口規格（長*寬） 2200*1100mm

6 包塊尺寸（長*寬*高） 1250*1100*≤1800mm

7 壓縮后包塊能達到的密度 ≥500kg/m3

8 液壓系統工作壓力 25.0Mpa(250kgf/cm2)

9 每包質量 900-1200Kg

10 電源規格 380V/3Ph，50Hz

11 設備總功率 37.5KW

12 主電動機 型 號 Y2001-4 數 量 1臺

功 率 50HB/30KW 額定轉速 1440rpm

13 柱塞泵 型 號 HY140Y-RP 數 量 1 臺

額定排量 201.6ml/r 額定壓力 31.5MPa

16 輸送帶電機 型 號 Y132S-4 數 量 1臺

功 率 50HB/7.5KW 額定轉速 1440rpm

17 單次循環工作時間 約60秒

18 工作能力 6000—8000kg/h

19 輸送帶參數 寬度 1600mm

長度 10000mm

速度 36m/min

20 油箱容積 1100升/1100 kg

21 操作及捆扎方式 按鈕操作，人工捆扎
　

廢紙打包機基礎布置圖
打包機使用說明操作程度

⒈裝帶依配圖裝上帶卷，上緊受柄（在工具箱內）.打包機注意：①高度170和190毫米的帶卷應分別按配圖上緊.②為防止卷帶松散，裝帶前勿將包裝紙及繩拆開，待放入帶盤固定后拆除.

⒉穿帶打包機3.中臺和低臺型先拆下帶盤三角托架上限位螺絲，將剎車桿扳正，再裝回限位螺絲.然后將托架插入機架右側槽內，并旋緊緊定螺絲，放上帶盤.將帶頭穿過倒帶輪A→倒帶片→倒帶輪B，直到看見帶頭穿出機器臺板.

⒋打包機高臺型打開左門，放入帶盤，再打開右門，將帶頭穿過導帶輪A→倒帶輪B，再將帶頭穿過右門下孔，關上右門，再將帶頭穿過小架（四）→右門上孔→倒帶輪C→倒帶片→倒帶輪D，直到看見帶頭穿出臺板.

⒌操作完成裝帶及穿帶后，打包機打開機器前面板上
