CD143A-SR05 CD143A-SR05LC
CD143A-SR05LC 2-line 5V TVS/Steering Diode Array

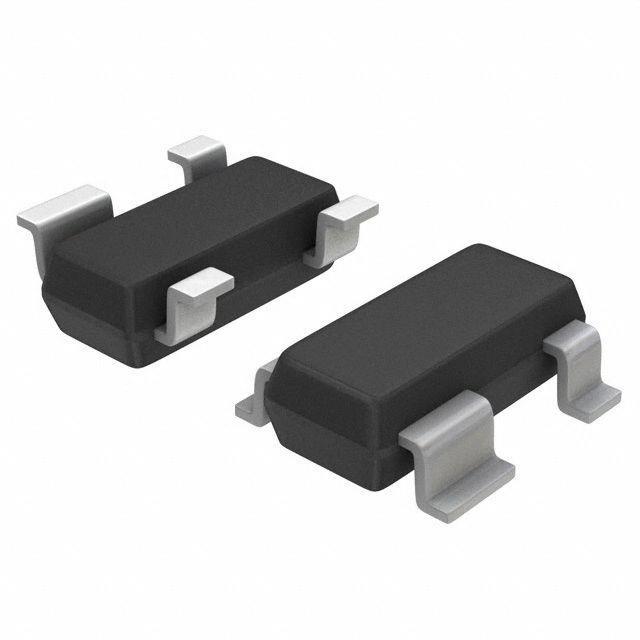

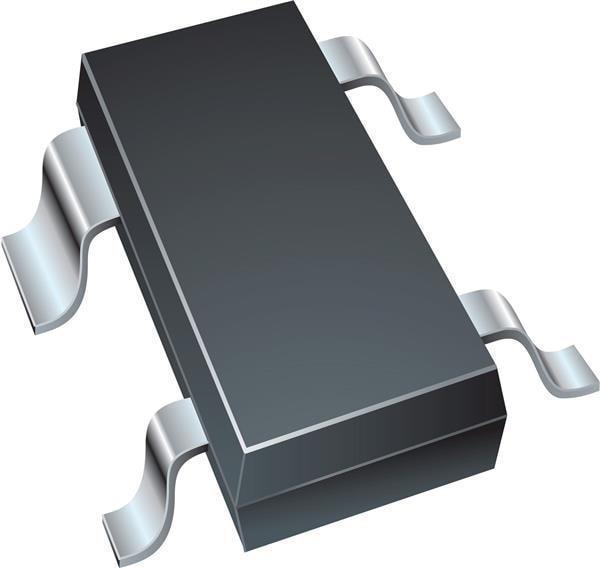

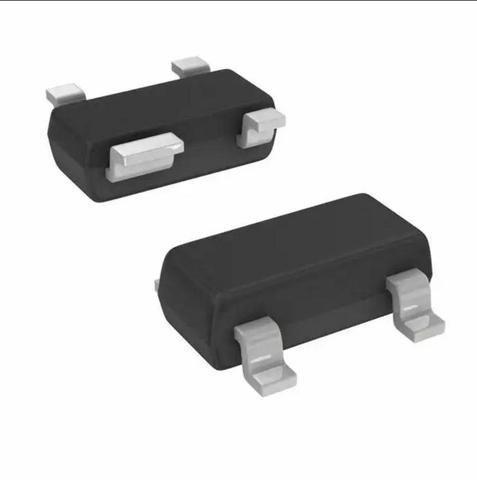

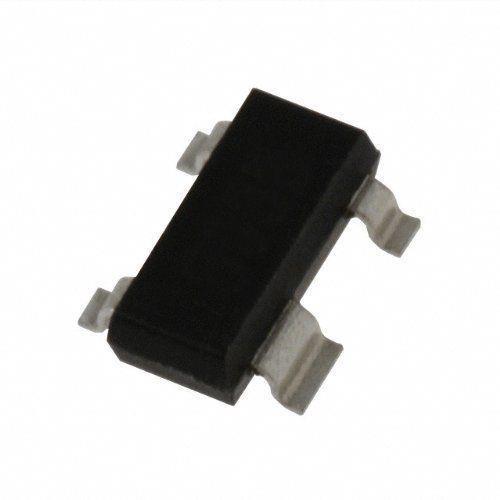

TVS二極管, AEC-Q116, CD143A, 5 V, 20 V, SOT-143, 4 引腳
產品概述
CD143A系列Steering TVS二極管陣列, 設計用于ESD, EFT和浪涌保護應用, 適合便攜式電子設備 (如手機, 手持式電子設備和PC人計算機)的外部端口。該器件提供ESD保護, 使數據端口達到IEC 61000-4-2規定的ESD測試標準, 承受±8kV接觸/±15kV空氣放電。 器件符合IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT), IEC 61000-4-5 (浪涌) 標準。
· >15kV靜電保護
· 保護Vcc和2條數據線路
應用
通信與網絡, 計算機和計算機周邊, 便攜式器材, 成像, 視頻和目視, 工業
CD143A-SR05 的替代之選:
SR05.TCT
產品類型: | TVS Diodes CD143A-SR05 |
極性: | Unidirectional |
工作電壓: | 5 V |
通道數量: | 2 Channel |
端接類型: | SMD/SMT |
封裝 / 箱體: | SOT-143-4 |
擊穿電壓: | 6 V |
鉗位電壓: | 20 V |
峰值脈沖功耗 (Pppm): | 500 W |
Vesd - 靜電放電電壓觸點: | 8 kV |
Vesd - 靜電放電電壓氣隙: | 15 kV |
Cd - 二極管電容 : | 10 pF |
Ipp - 峰值脈沖電流: | 30 A |
工作溫度: | - 55 C |
工作溫度: | + 150 C |
