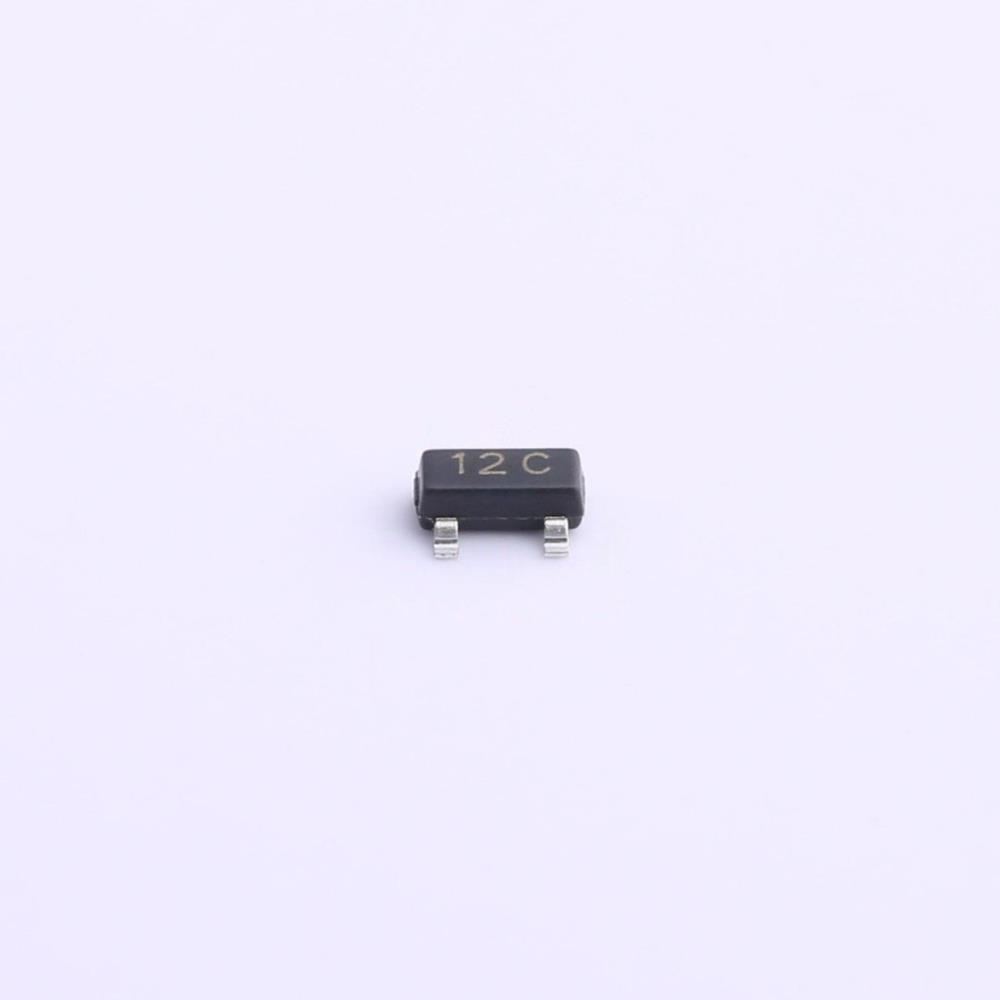

SM12C.TCT

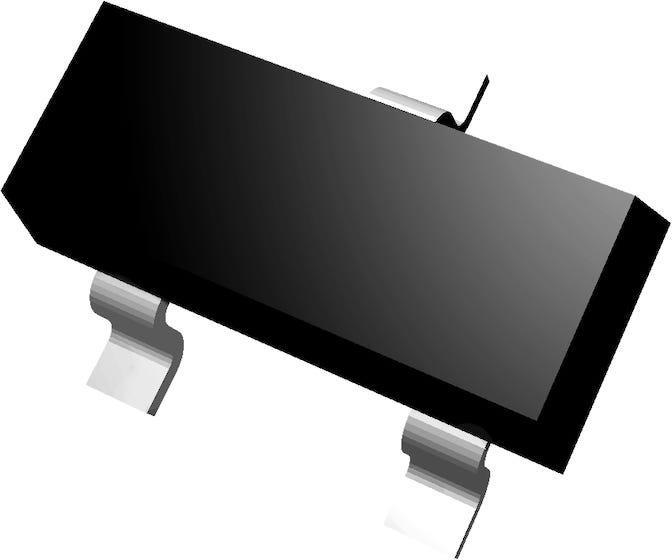

TVS二極管, 雙向, 12 V, 19 V, SOT-23, 3 引腳
SM12C.TCT
產品概述
SM系列TVS二極管陣列設計用于保護連接到數據和傳輸線路的組件, 免受靜電放電 (ESD), 電壓快速瞬變 (EFT)以及雷電引起的電涌影響。具有高電涌能力, 低工作電壓, 低鉗位電壓， 以及快速響應特點。該器件非常適合用作敏感半導體組件的保護裝置。雙結共陽極設計, 可以保護一條雙向數據線或兩條單向線。符合IEC 61000-4-2 (以前稱為IEC 801-2), Level 4和人體模型, 空氣和接觸放電標準。
· 300W峰值脈沖功率 (tp= 8/20μs)
· 數據和電源線路瞬態保護, 符合IEC 61000-4-2 (ESD) ±15kV (空氣), ±8kV (接觸)標準
· 數據和電源線路瞬態保護, 符合IEC 61000-4-4 (EFT) 40A (5/50ns)
· 數據和電源線路瞬態保護, 符合IEC 61000-4-5 (閃電) 24A (8/20μs)

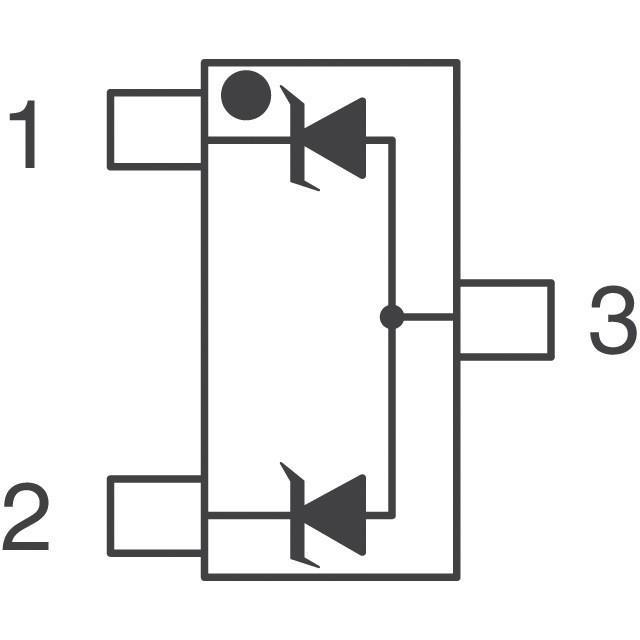

· 保護一條雙向線路或兩條單向線路
· 低鉗位電壓
· 固態硅雪崩技術
· 工作電壓: 5, 12, 15, 24和36V
· 工作溫度范圍: -55至125°C
應用
計算機和計算機周邊, 通信與網絡, 消費電子產品, 自動化與過程控制, 便攜式器材, 工業
