0805L010-0.1A-15V 0805L020-0.2A-9V
0805L035-0.35A-6V 0805L050-0.5A-6V
0805L075-0.75A-6V 0805L100-1A-6V
便攜式電子設備、充電器和電源適配器的過流保護元件PPTC
低阻自恢復保險絲

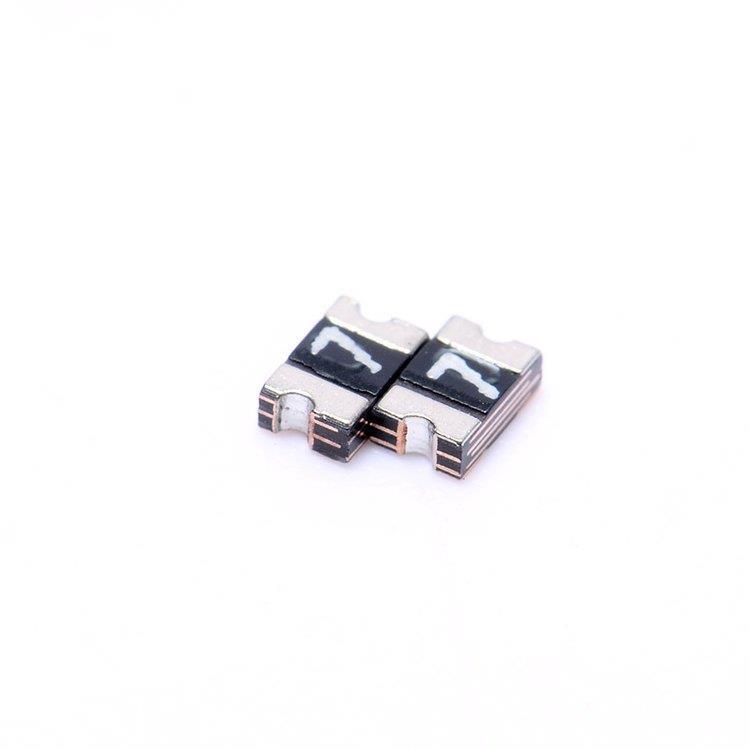

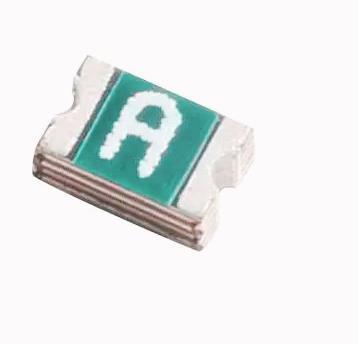

0805L050WR PTC可復位保險絲
描述 PTC RESET FUSE 6V 500MA 0805
(RoHS)規范要求
PTC Resettable Fuse 6V 500mA Ih Surface Mount 0805 (2012 Metric), Concave
包裝帶卷（TR）
電壓 - Max 6V
電流 -Max100A
電流 - 保持（Ih）（Max） 500mA
電流 - 跳閘（It） 1A
跳閘時間 100ms
電阻 - 初始（Ri）（MIN值） 150 mOhms
電阻 - 跳斷后（R1）（Max值） 850 mOhms
工作溫度 -40°C ~ 85°C
封裝/外殼 0805（2012 公制），凹陷
大小/尺寸 0.083" 長 x 0.053" 寬（2.10mm x 1.35mm）
厚度（Max值） 0.049"（1.25mm）
認可 cURus，TUV

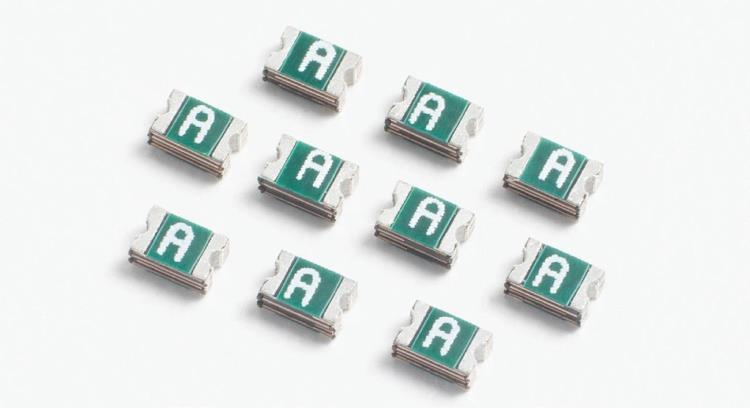

0805L系列低內阻表面貼裝PTC保險絲
0805L系列表面貼裝PTC保險絲具有6VDC至30VDC電壓范圍、8A跳閘電流以及16mΩ至20Ω電阻范圍。這些保險絲具有快速響應故障電流、低電阻、緊湊設計（可節省電路板空間）等特性。該系列與高溫焊料兼容。0805L系列PTC保險絲為空間受限且需要自恢復保護的應用（例如磁盤驅動器、手機和USB外設）提供表面貼裝過流保護。
特性
對故障電流的快速響應
設計緊湊，可節省電路板空間
低電阻
薄型
與高溫焊料兼容
應用
USB外圍設備
磁盤
CD-ROM
用于主板和外設的即插即用保護
手機 - 電池和端口保護
PDA/數碼相機
游戲機端口保護
規范
電壓范圍：6VDC至30VDC
跳閘時間電流：8A（max值）
電阻范圍：16mΩ至20Ω
工作溫度范圍：-40°C至+85°C
符合RoHS指令
無鉛
無鹵
