PESD5V0S1BA,115
PESD5V0S1BA SOD323;

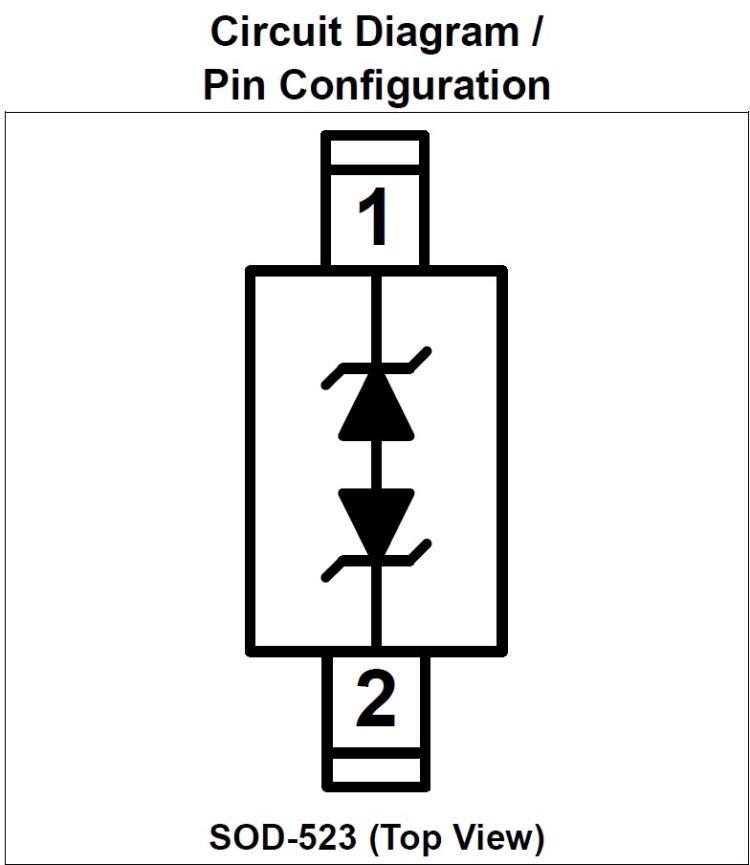

PESD5V0S1BB SOD523
PESD5V0S1BL SOD882
概述PESD5V0S1BA是一款低電容雙向ESD保護二極管，旨在保護一條信號線免受ESD和其他瞬態電壓造成的損壞。增強的布局靈活性和更多的PCB空間，減少了功耗以延長電池壽命，并減少了與ESD放電相關的現場返回。為防止ESD和其他電壓感應的瞬態脈沖提供出色的保護。
5V反向隔離電壓
45pF（f=1MHz）電容
30kV靜電放電能力
50mA at 1mA差分電阻
應用場景
計算機和計算機周邊,通信與網絡,音頻,成像,視頻和目視,消費電子產品,便攜式器材,醫用
PESD5V0S1BA,115中文參數
方向類型 | 雙向 | ESD保護 | 是 |
二極管配置 | 單路 | 每片芯片元件數目 | 1 |
鉗位電壓 | 14V | 最低工作溫度 | -65 °C |
擊穿電壓 | 5.5V | 工作溫度 | +150 °C |
安裝類型 | 表面貼裝 | 反向漏電流 | 100nA |
封裝類型 | SOD-323 | 高度 | 1.05mm |
反向待機電壓 | 5V | 尺寸 | 1.8 x 1.35 x 1.05mm |
引腳數目 | 2 | 測試電流 | 1mA |
峰值脈沖功率耗散 | 130W | 長度 | 1.8mm |
峰值脈沖電流 | 12A | 寬度 | 1.35mm |
