供應低電容TVS陣列 RCLAMP0504P.TCT封裝SLP1616P ESD 抑制器/TVS 二極管
低電容TVS陣列設計用于保護高速數據接口。該系列已被專門設計用于保護敏感元件，連接到ESD（靜電放電），CDE（電纜放電事件），和EFT（電快速瞬變）引起的過電壓數據和傳輸線。
主要功能特性：
1、暫態保護的高速數據線路 IEC 61000-4-2（ESD）±15kV（空氣），±8kV（接觸） IEC 61000-4-4（EFT）40A（5/50ns）
2、浪涌額定二極管內部的TVS二極管陣列

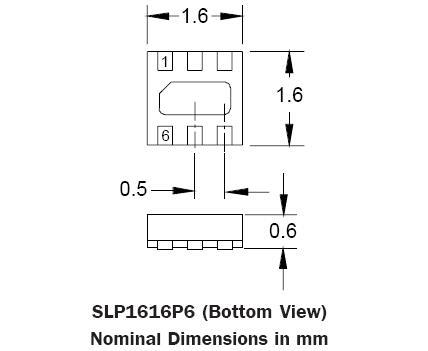

3、小封裝（1.6×1.6mm）節省電路板空間

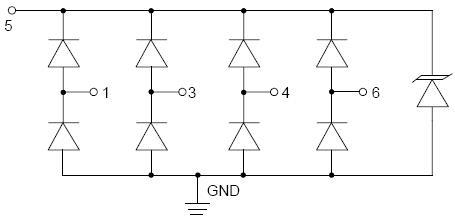

4、保護多達四個I/O線及電源線
5、低電容（小于3pF）高速接口
6、沒有插入損耗 2.0GHz
7、低漏電流和鉗位電壓
8、低工作電壓：5.0V
9、固態硅雪崩技術

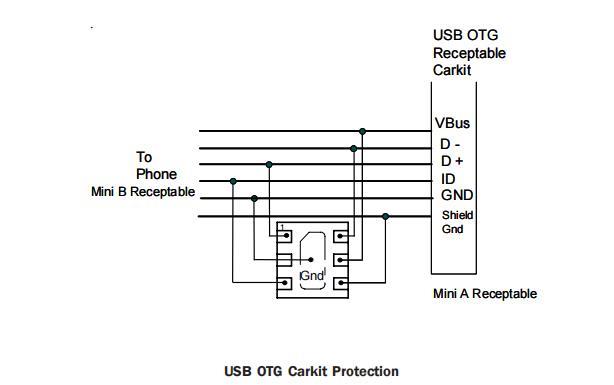

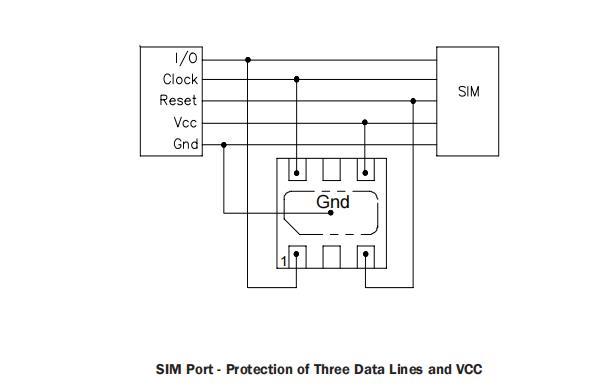

應用：1、USB 2.0和USB OTG2、多媒體卡（MMC）接口3、SD卡接口4、MDDI接口5、SIM卡端口6、鍵墊7、千兆位以太網
單向通道 | 4 |
電壓-反向斷態（典型值） | 5V |
電壓-擊穿（小值） | 6V |
不同Ipp時電壓-箝位（大值） | 18V |
電流-峰值脈沖(10/1000μs) | 6A（8/20μs） |
功率-峰值脈沖 | 150W |
電源線路保護 | 是 |
應用 | 以太網，多媒體卡接口，USB OTG |
不同頻率時電容 | 1.9pF @ 1MHz |
工作溫度 | -55°C ~ 125°C（TJ） |
安裝類型 | 表面貼裝型 |

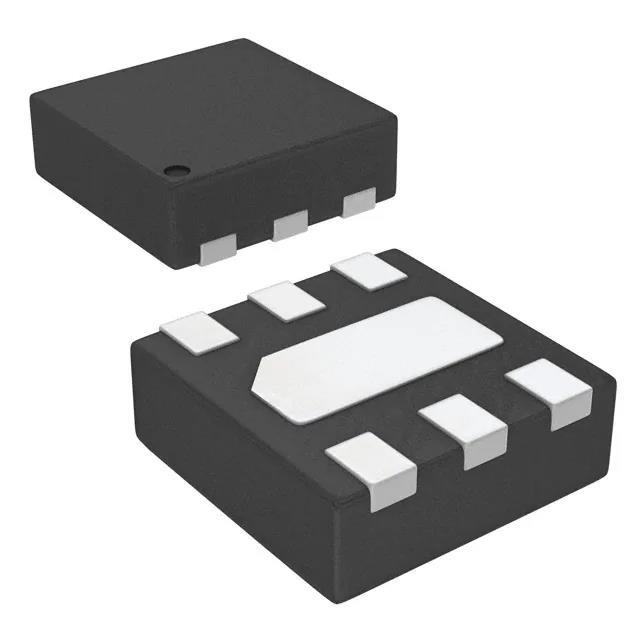

封裝/外殼 | 6-UFDFN裸露焊盤 |
供應商器件封裝 | SLP1616P6（1.6x1.6） |
RCLAMP0504P.TCT | |
