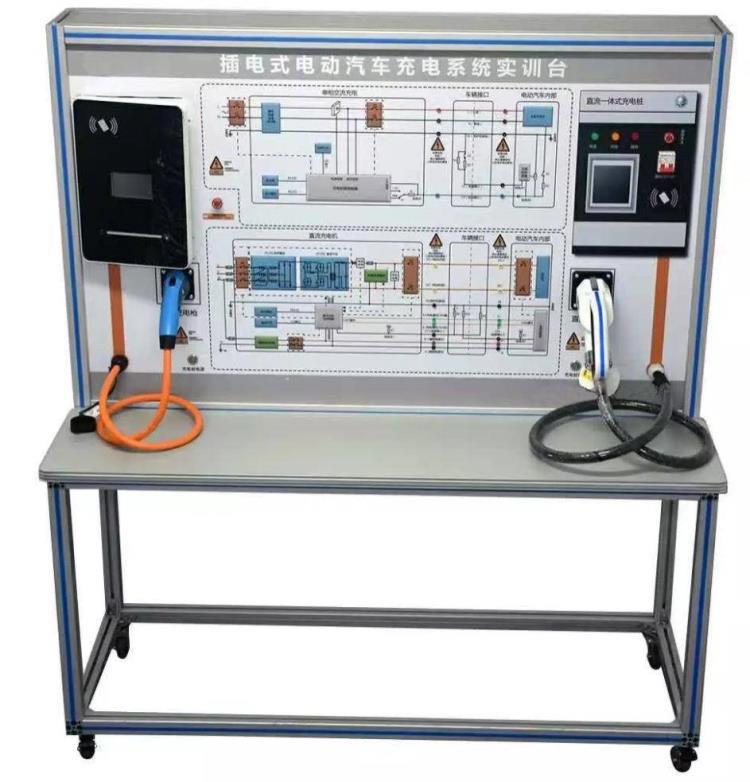

插電式電動汽車充電系統實訓臺充電系統教學設備示教板（圖片僅供參考，依據技術要求定做）
一、產品簡介
二、該設備完整展示了新能源汽車充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障。 配套國標充電槍與車載充電座。
三、二、功能特點
四、1.詳細的原理框圖展示，真實可操作運行的充電系統。
五、2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電系統的工作原理。
六、3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
七、4.面板上安裝有點火開關、充電樁分解組件，工況指示燈，電源開關，電池等模塊與操縱開關。
八、5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型儀器等。
九、6.配套充電樁智能充電卡片、充值軟件。
十、7.安裝充電樁的電壓表與電流表，同步顯示數據。
十一、8. 模擬實車真實充電過程，包括 CC 信號、 CP 信號的、確認及喚醒過程，充電過程中的溫度、電流等。
十二、三、產品組成
十三、電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、48V40AH電池組與電池管理系統（帶CAN總線通訊/CC，CP控制線）等組成，可移動的臺架。
十四、四、技術規格
十五、1.供電電源：AC220V ±10% 50Hz
十六、2.供電電流：32A
十七、3.工作溫度：-40℃～+50℃
十八、4.鋼管：40*40*3mm
十九、五、實訓項目
二十、1.交流充電樁內部電路原理實訓。
二十一、2.交流充電樁的部件組成及作用實訓。
二十二、3.交流充電樁的操作方法實訓。
二十三、4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓。
二十四、5.故障設置、排除思路和方法實訓。
二十五、6.智能充電卡片、充值軟件應用實訓。
