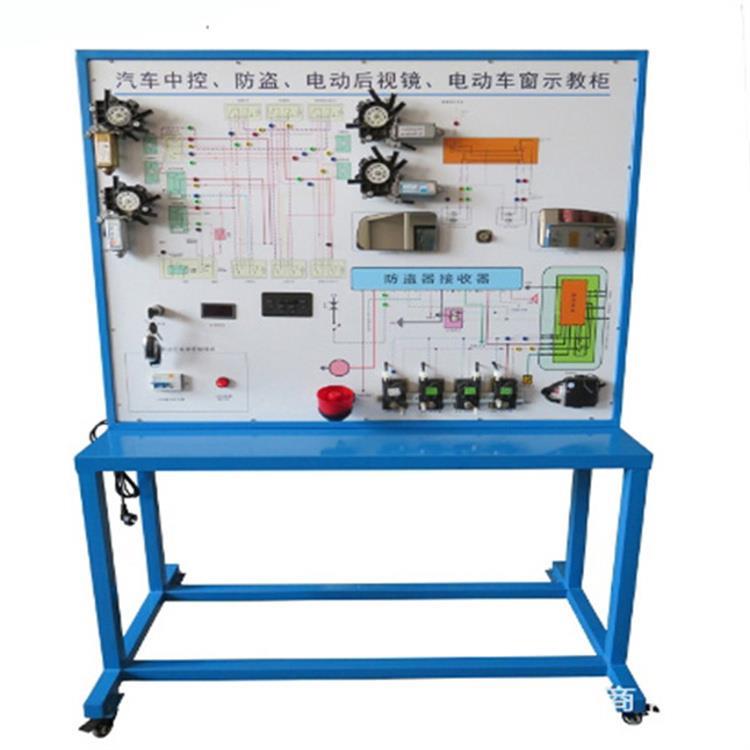

汽車中控、防盜、電控后視鏡、電動車窗示教板 汽車示教板

一、產品簡介

 中控、防盜、電動后視鏡、電動車窗示教板|汽車示教板配備12V開關電源、電源保險絲、車門總成(含中控鎖、防盜系統、電動后視鏡、電動車窗)、移動腳輪；

二、示教面板

1、點火開關、防盜系統(根據客戶需要選配：含防盜模塊、**報器、遙控器、**示燈等)、組合開關、相關的保險絲、繼電器等；

2、外接式的檢測端子、工作狀態LED顯示燈、連接線；

3、彩色完整的車門控制系統結構組成圖和電路工作原理圖。

4、集成電路故障設置與考核裝置。

【功能要求】

一、展示功能：

1、把車門總成(含中控鎖、防盜、電動后視鏡、電動車窗)系統部件按原車基本位置排列，不同的部件都標有名稱，充分展示中控鎖、防盜、電動后視鏡、電動車窗系統的結構和工作原理；

2、彩色的電器元件組成和電路工作原理圖，便于對照實物進行車門總成(含中控鎖、防盜、電動后視鏡、電動車窗)系統的結構組成及工作原理的教學。

二、動態運行功能：

在車門總成(含中控鎖、防盜、電動后視鏡、電動車窗)基礎上，配備各相關輔助控制裝置，可如原車一樣實際工作，可演示中控門鎖及防盜、電動后視鏡、電動車窗系統的工作原理及動態過程，**直觀理解中控鎖、防盜、電動后視鏡、電動車窗系統的結構和工作原理；

三、檢測功能：

通過外接式的檢測端子，可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析；

四、實時顯示功能：

LED燈顯示傳感器或執行器的工作狀態。

五、故障設置與考核功能：

A、通過集成電路故障設置器，可對所有系統電氣斷路故障進行設置。便于通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。

B、故障設置器采用雙層集成電路板結構，集成電路板采用雙面電路印刷制成，配以4個檔位的大電流繼電器，具有極高的穩定性及大電流過電能力，達到既設置小電流(電流值5A以下)的傳感器信號故障又能設置大電流(電流值可達15~20A)的執行器故障**。

C、開關的檔位分別為“斷路"、“正常"，易設置及排除。并具有質量穩定、易于更換等特點，便于設備的維護和保修。

D、本實驗臺集成電路故障設置器采用集成電路板。(設置6個典型故障)可根據客戶要求，設置**多達可達30個單獨故障，真正達到“單個故障分別設置"、“多個故障任意組合設置"、“全部故障同時設置"的故障設置**。便于學員對單個故障、多個組合故障進行相關的測量、分析從而理解故障的診斷和排除方法，達到故障的診斷和排除的良好教學及考核**。

六、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理，安全系數高。

【工藝要求】

一、面板工藝和特點：測量面板采用15mm厚優質高密度雙面板作底板，堅固耐用，不易變形。面板配高清晰彩色噴繪電路圖，四周由不銹鋼鑲邊經久耐用；

二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝，造型美觀大方。

三、移動臺架采用國標管材，無縫焊接。移動腳輪帶鎖定裝置，方便移動和固定教學。金屬表面采用高溫噴塑處理，漆面堅固美觀。

【規格和參數】

臺架尺寸：1220mm*650mm*1800mm(長*寬*高)；

工作電壓：12V直流電壓；    工作溫度：-40℃～50℃。
