現推出超低漏電流5V單向瞬變二極管 TVS DIODE

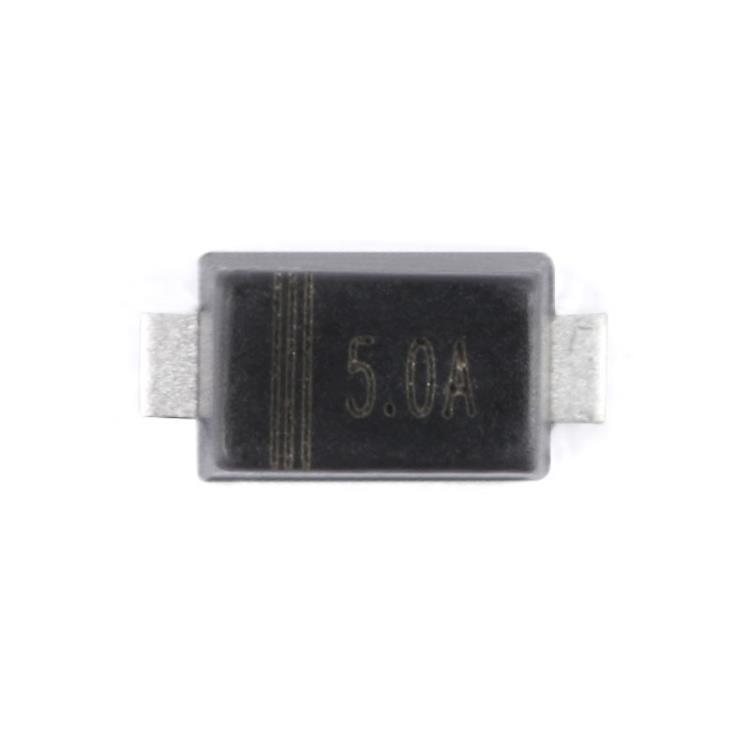

SMF5.0A-LLC Low leakage current小于10uA超低漏電流

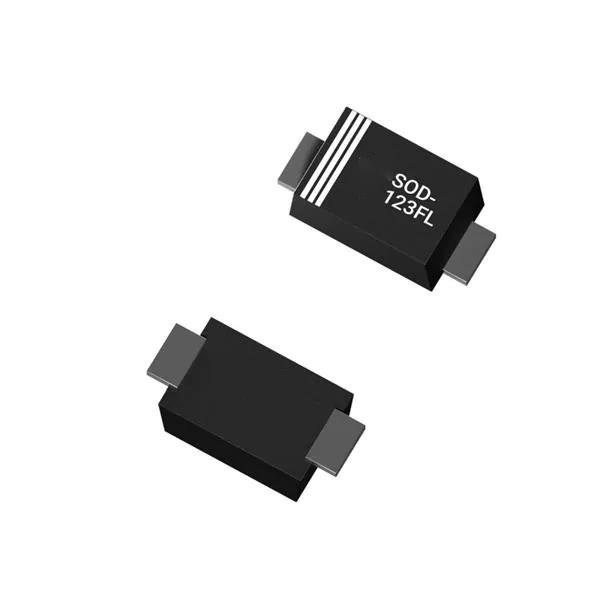

SOD123FL封裝
最小包裝3K盤
產品目錄 | 瞬態抑制二極管(TVS) SOD-123FL |
型號 | SMF5.0A-LLC |
極性 | 單向 |
反向截止電壓(Vrwm) | 5V |
擊穿電壓范圍 | 6.4-7.0V |
峰值脈沖電流(Ipp)@10/1000μs | 21.74A |
漏電流MaximumReverse Leakage IR (uA) @ VR | 小于10uA |
鉗位電壓@ IPP | 9.2V |
常規SMD瞬態電壓抑制二極管SMF5.0A~SMF220CA 系列，其PM(AV) = 1 W，Tjmax = 150°C，VWM = 5.0 ~220 V ，VBR = 6.8 ~ 260 V，峰值脈沖功率為200 W（波形為10 /1000μs），符合ROHS、REACH標準，采用SOD-123FL封裝，主要應用于過壓保護，ESD保護等領域。
典型應用
?過壓保護
?ESD保護
特點
?單向和雙向版本
?峰值脈沖功率為200 W（波形為10 /1000μs）
?響應時間非常快
?薄型包裝
?符合RoHS，REACH認證
機械數據：
盤帶包裝：3000 / 7“
?重約：0.02g
?阻燃等級：UL 94V-0
?焊接和組裝條件：260℃/10s ，MSL =1
對于雙向類型（后綴“ CA”），電氣特性在兩個方向上均適用。
