ESD靜電保護器SRV05-4
ESD靜電保護器SRV05-4專門設計用于保護敏感元件，可與由靜電放電、電快速瞬變和雷電引起的過電壓連接到數據和傳輸線路。SRV05-4，其獨特設計包含八個浪涌額定值、低電容方向二極管和單個封裝中的TVS二極管。在瞬態條件下，轉向二極管將瞬變引導到電源線的正側或接地，內部TVS二極管防止電力線上的過電壓，保護任何下游組件。
SRV05-4具有1.0PF—3.5PF的低結電容，是USB2.0、DVI、SIM卡、網口等高速數據線理想的靜電保護器件，可用于滿足IEC 610004-2、4級（±15kV空氣、±8kV接觸放電）的ESD抗擾度要求。
ESD二極管SRV05-4參數
峰值脈沖功率：70W( tp =8/20μs )
峰值脈沖電流：3A
截止電壓：5V
擊穿電壓：5.6V
ESD二極管SRV05-4特性
IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 3A (8/20μs)
漏電流：小于1uA
正向電壓：0.8V-1.5V
鉗位電壓：22V
結電容：1.0PF-3.5PF

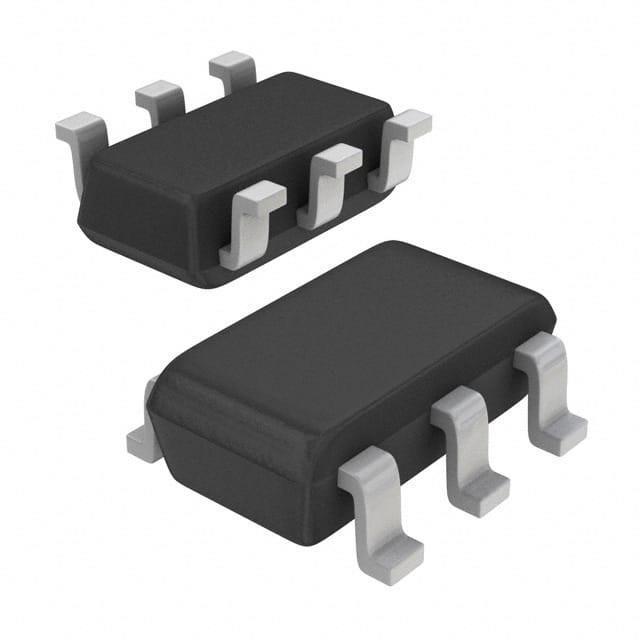

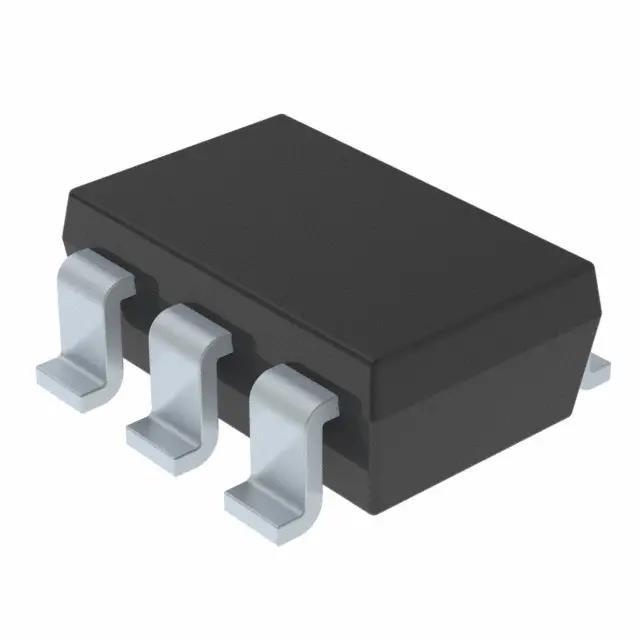

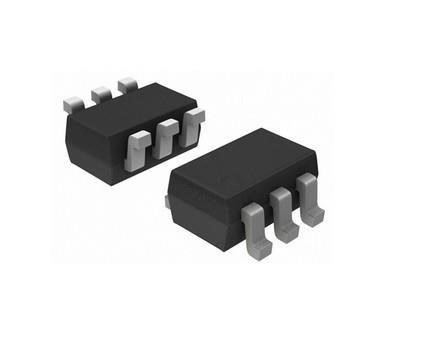

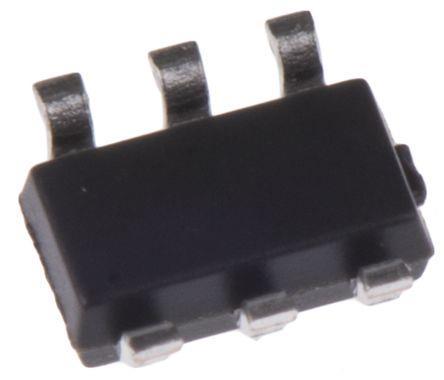

封裝形式：SOT-23-6L
存儲溫度：-55°C to + 150°C
工作溫度：-55°C to + 85°C

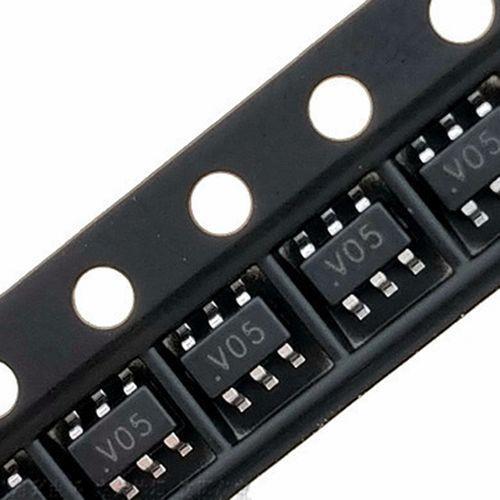

絲印符號：V5L
包裝信息：3000PCS/盤
