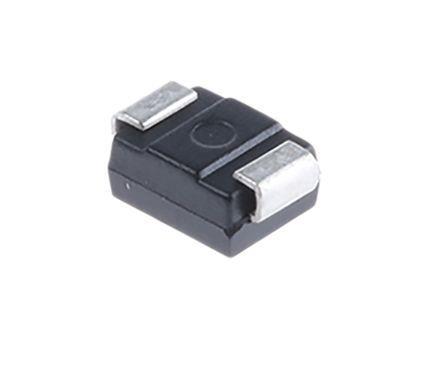

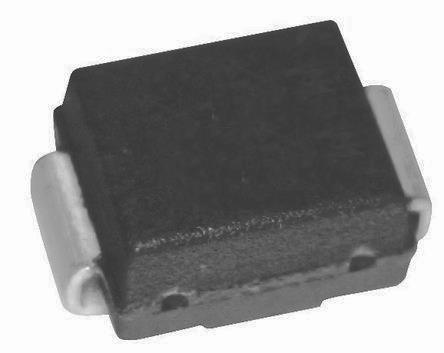

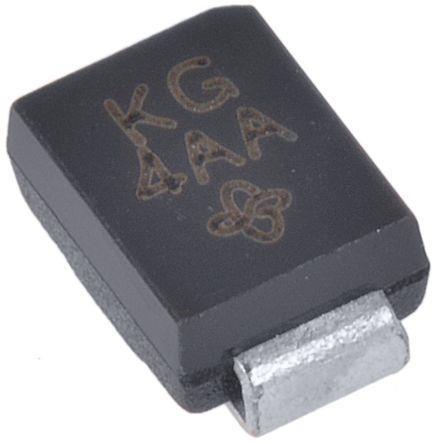

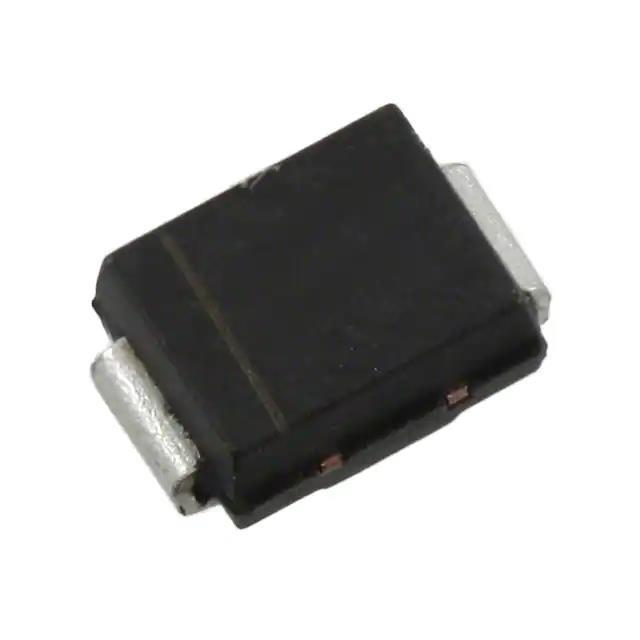

瞬態電壓抑制器 SMT 雙向 600W，SMBJ 系列，瞬態電壓抑制器，
產品技術參數
屬性 | SMBJ6.0CA TVS二極管, 雙向, DO-214AA (SMB)封裝600W |
二極管配置 | 單路 |
方向類型 | 雙向 |
鉗位電壓 | 10.3V |
擊穿電壓 | 6.67V |
安裝類型 | 表面貼裝 |
封裝類型 | DO-214AA (SMB) |
反向待機電壓 | 6V |
引腳數目 | 2 |
峰值脈沖功率耗散 | 600W |
峰值脈沖電流 | 58.3A |
每片芯片元件數目 | 1 |
工作溫度 | -55 °C-155 |
尺寸 | 4.57 x 3.94 x 2.42mm |
SMBJ系列- 600W表面貼裝型瞬態抑制二管
SMBJ系列專門用于保護敏感電子設備，使其免受雷擊和其它瞬態電壓事件引起的瞬態電壓侵害。
應用：
瞬態抑制設備非常適合保護輸入/輸出接口、VCC總線和其它用于電信、電腦、工業和消費電子產品的易損電路。
功能與特色：
出色的箝位能力
增量浪涌電阻較低
快速的響應時間： 從0伏特至VBR小值通常小于1.0ps
10×1000μs波形時的峰值脈沖功率為600W，重復頻率（工作循環）：0.01%
典型溫度系數ΔVBR= 0.1% × VBR@25°C × ΔT
鈍化玻璃芯片接點
可保證高溫焊接： 接線端260°C/40秒
塑料封裝已獲UL易燃性分級94V-O認證
亞光無鉛鍍錫
不含鹵素且符合RoHS標準
工作電壓范圍5.0V~170V
SMBJ（600W）系列型號有：
SMBJ5.0A,SMBJ5.0CA,SMBJ6.0A，SMBJ6.0CA,SMBJ6.5A,SMBJ6.5CA
SMBJ7.0A,SMBJ7.0CA,SMBJ7.5A，SMBJ7.5CA,SMBJ8.0A,SMBJ8.0CA
SMBJ8.5A,SMBJ8.5CA,SMBJ9.0A，SMBJ10A,SMBJ10CA,SMBJ11A
SMBJ11CA,SMBJ12A,SMBJ12CA，SMBJ13A,SMBJ13CA,SMBJ14A
SMBJ14CA,SMBJ15A,SMBJ15CA，SMBJ16A,SMBJ16CA,SMBJ17A
SMBJ17CA,SMBJ18A,SMBJ18CA，SMBJ20A,SMBJ20CA,SMBJ22A
SMBJ22CA,SMBJ24A,SMBJ24CA，SMBJ26A,SMBJ26CA,SMBJ28A
SMBJ28CA,SMBJ30A,SMBJ30CA，SMBJ33A,SMBJ33CA,SMBJ36A
SMBJ36CA,SMBJ40A,SMBJ40CA，SMBJ43A,SMBJ43CA,SMBJ45A
SMBJ45CA,SMBJ48A,SMBJ48CA，SMBJ51A,SMBJ51CA,SMBJ54A
SMBJ54CA,SMBJ58A,SMBJ58CA，SMBJ60A,SMBJ60CA,SMBJ64A
SMBJ64CA,SMBJ70A,SMBJ70CA，SMBJ75A,SMBJ75CA,SMBJ78A
SMBJ78CA,SMBJ85A,SMBJ85CA，SMBJ90A,SMBJ90CA,SMBJ100A
SMBJ100CA,SMBJ110A,SMBJ110CA，SMBJ120A,SMBJ120CA,SMBJ130A
SMBJ130CA,SMBJ150A,SMBJ150CA，SMBJ160A,SMBJ160CA,SMBJ170A
SMBJ170CA,SMBJ180A,SMBJ180CA，SMBJ200A,SMBJ200CA
20KP、30KP系列，產品 。
1):SMBJ------功率600W; 2:封裝:DO-214AA(貼片); 3:包裝:500PCS/盤
2):SMAJ------功率400W; 2:封裝:DO-214AC(貼片); 3:包裝:2000PCS/盤
3):SMCJ------功率1500W; 2:封裝:DO-214AB(貼片); 3:包裝:500PCS/盤
4):SMDJ------功率3000W; 2:封裝:DO-214AB(貼片); 3:包裝:500PCS/盤
5):SA----------功率400W; 2:封裝:DO-15(插件); 3:包裝:2000PCS/盒
6):P6KE-------功率600W; 2:封裝:DO-15(插件); 3:包裝:2000PCS/盒
7):1.5KE------功率1500W; 2:封裝:DO-201(插件); 3:包裝:1000PCS/盒
8):5KP--------功率5000W; 2:封裝:P600(插件); 3:包裝:500PCS/盒
9):15KPA----功率15000W; 2:封裝:P600(插件); 3:包裝:500PCS/盒
