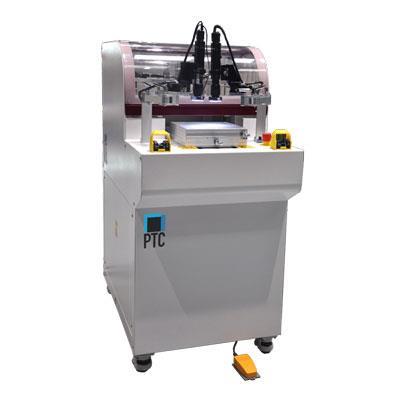

絲網印刷機PTC RT06001是一款用于在HTCC、LTCC、SOFC等多層陶瓷基板制造過程中印刷精密圖形的半自動絲網印刷機。印刷機專有控制軟件與運動控制系統相結合，可確保±5微米的重復印刷精度。設計緊湊，簡潔易用，維護方便，適用于研發與生產使用。
特點：
高印刷壓力重復精度(±1.5psi / 0.01MPa)
高定位精度(±5微米)
刮刀快速更換裝置
簡潔易用，維護成本低
應用領域：
LTCC低溫共燒陶瓷，HTCC高溫共燒陶瓷，SOFC固體氧化物燃料電池，MLCC多層陶瓷電容器，PTC/NTC壓敏熱敏電阻，MLCI片式疊層電感、磁珠，PZT多層壓電陶瓷，陶瓷基板，吸波濾器材料，鐵氧體材料，發熱片等。
參數：
| 印刷面積 | 6" x 6" |
| 網框尺寸 | 8" x 8" |
| 工作臺行程 | 各軸可調+/- 5mm |
| 分辨率 | 0.0013 mm |
| 重復精度 | 正負0.005 mm |
| 位置精度 | 正負0.005 mm |
| 刮刀運動 | 伺服電機 |
| 絲網間隙 | 可調0-20 mm |
| 印刷距離 | 數字指示器 |
