SD05/SD05C系列通用TVS二極管陣列
SD05 Uni/BidirectionalSD05C TVS Diodes

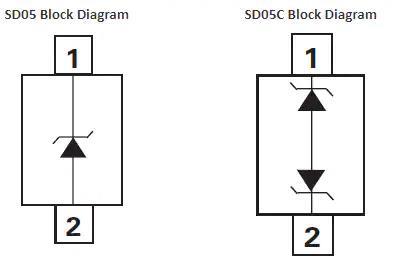

SD05（單向）和SD05C（雙向）系列通用TVS二極管陣列，以取代多層壓敏電阻（MLV）用于保護因靜電放電（ESD）和其它瞬態現象導致的對電子設備的破壞。SD05和SD05C系列元件由硅二極管制造而成，可安全地吸收ESD的反復震擊或瞬態浪涌而不會降低性能。 其低動態電阻（SD05型為0.5Ω、SD05C型為0.6Ω）與同類產品相比可降低50%的箝位電壓，并可安全耗散30A的感應浪涌電流。“SD05和SD05C系列是醫療、工業、消費和計算應用的完美解決方案。 這些產品可讓設計師根據需要為印刷電路板（PCB）增加ESD和/或浪涌保護功能。
SD05和SD05C系列瞬態抑制二極管陣列具有以下主要功能和優點：
特性：
·雷擊：IEC61000-4-5，30A（tp=8/20μs），ESD： IEC61000-4-2，±30kV接觸放電
·低動態電阻僅為0.5Ω（SD05）和0.6Ω（SD05C）
·泄漏電流最da為1μA
·不存在內部磨損缺陷

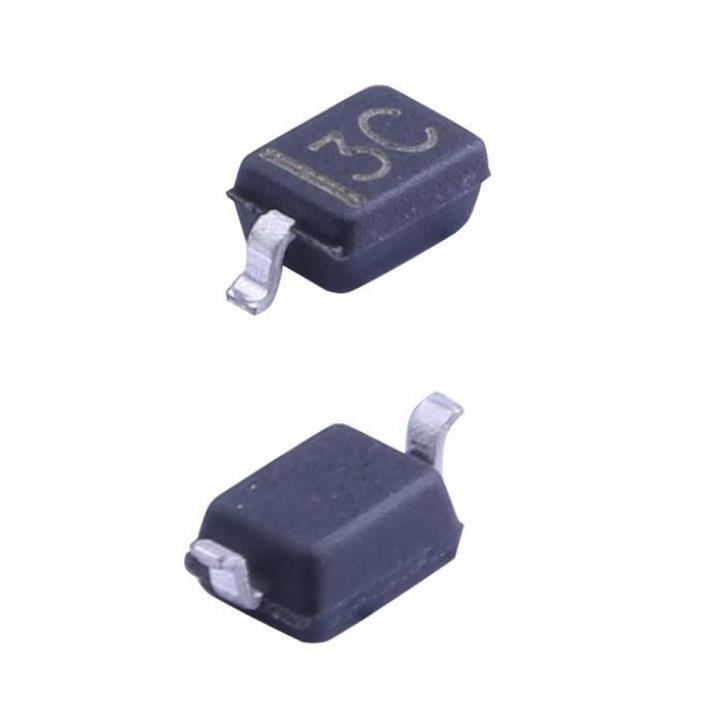

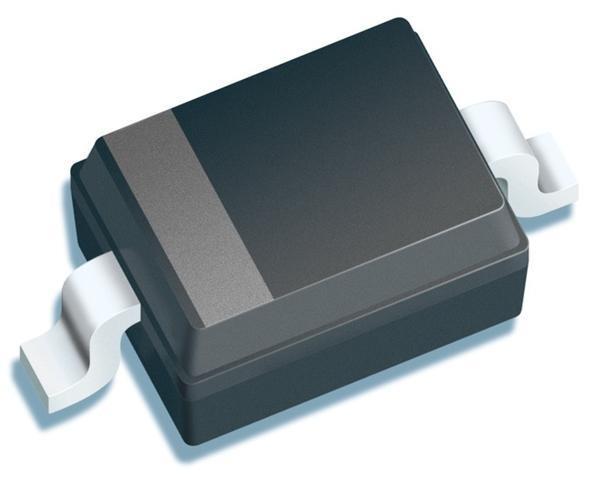

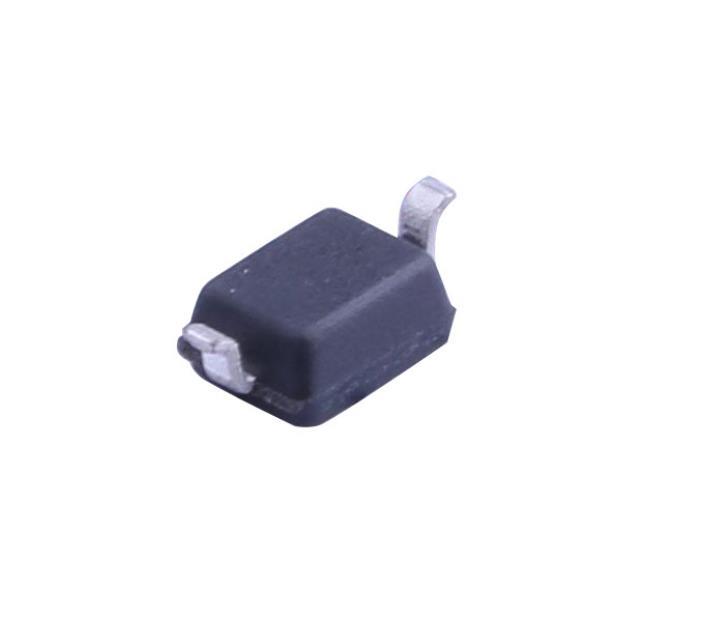

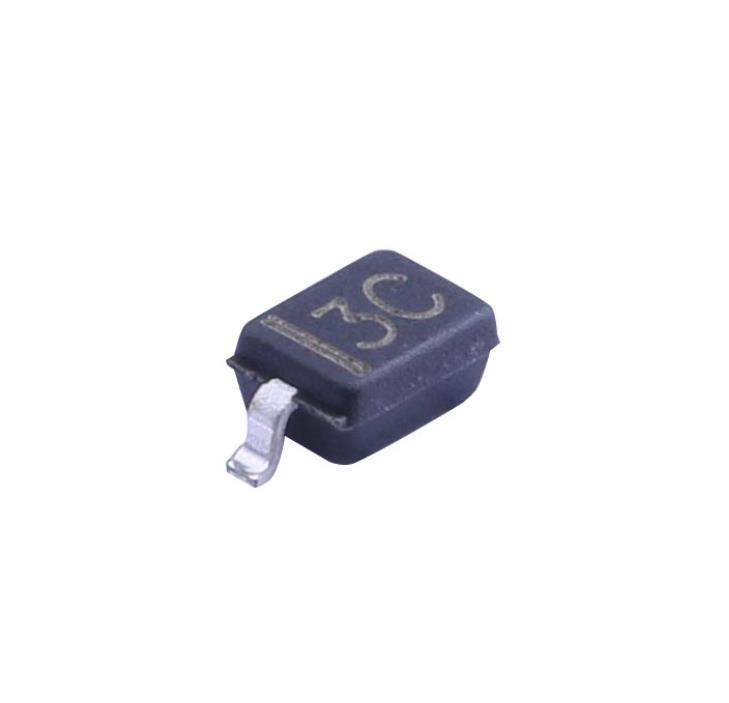

·SOD-323封裝規格適配現有的0805電路板尺寸
可供選擇斷態電壓：3.3V 4.7 5V 7V 12V 15V 24V 36V 60V
典型應用：
包括按鈕/按鍵、開關、直流電源接口、銷售終端內的其他各種低速I/O、測試設備或儀表、醫療設備、臺式機/筆記本電腦、服務器、計算機設備等。
