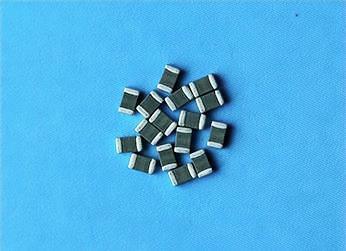

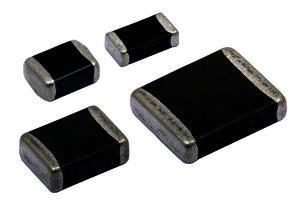

貼片壓敏電阻3225是新研發出來，具有抑制浪涌能力強，可替代插件圓盤狀壓敏07D產品，可以節省插件繁瑣的剪腳成型工序，適合各種焊接條件，適用于精密空間有限的設計產品。產品已通過ROHS,REACH,HF無鹵，CQC,UL,TUV認證，可供全球市場的應用。
※ 特點
1． 先進的封裝工藝，封裝材料滿足 UL94-V0
2． 結構緊湊，體積小，節省空間
3． 優越的高溫高濕性能
4． 強大的抑制高浪涌強電流能力

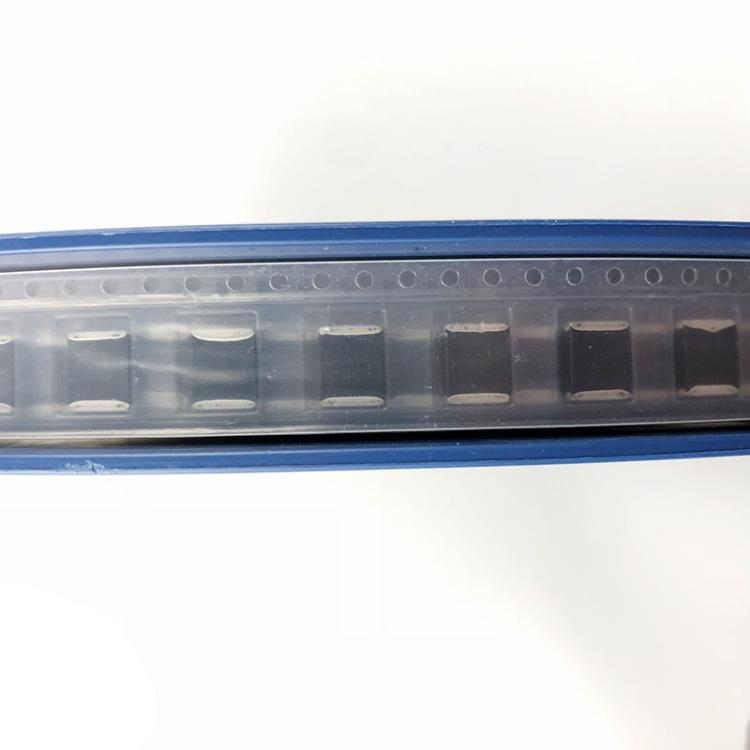

5． SMD 料盤包裝，適用于無鉛回流焊/波峰焊自動貼裝
6． 符合 RoHS ，REACH ，H.F 無鹵
7． 安規認證：
※ 應用
1. LED 電路保護
2. 工業設備
3. 通訊設備
4. 汽車電子
※ 適用標準
1. UL1449
2. IEC61051-1，-2，-2-2，IEC60950-1 Annex Q
3. GB/T10193，GB/T10194，GB4943.1，GB8898
4. IEC61000-4-5
型號 | 工作電壓(V) | 壓敏電壓(V) | 限位電壓 (8/20μs) | 峰值電流 (8/20μs) | 能量耐量 (10/1000μs) | |||
AC | DC | V1mA | ΔV1mA | Ip(A) | Ic(A) | Ip(A) | WT (J) | |
1210H090LT | 9 | 7 | 13 | ± 15% | 24 | 2.5 | 400 | 1.5 |
1210H120LT | 12 | 9 | 18 | ± 15% | 30 | 2.5 | 400 | 1.5 |
1210H140KT | 14 | 11 | 20 | ± 10% | 34 | 2.5 | 400 | 1.5 |
1210H160KT | 16 | 12 | 22 | ± 10% | 36 | 2.5 | 400 | 1.5 |
1210H180KT | 18 | 14 | 25 | ± 10% | 42 | 2.5 | 400 | 1.5 |
1210H220KT | 22 | 17 | 28 | ± 10% | 46 | 2.5 | 400 | 1.5 |
1210H240KT | 24 | 18 | 30 | ± 10% | 52 | 2.5 | 400 | 1.5 |
1210H260KT | 26 | 20 | 34 | ± 10% | 58 | 2.5 | 400 | 1.5 |
1210H280KT | 28 | 22 | 37 | ± 10% | 63 | 2.5 | 400 | 1.5 |
1210H300KT | 30 | 25 | 39 | ± 10% | 66 | 2.5 | 400 | 1.5 |
1210H330KT | 33 | 26 | 42 | ± 10% | 72 | 2.5 | 400 | 1.5 |
1210H380KT | 38 | 30 | 47 | ± 10% | 80 | 2.5 | 400 | 1.5 |
1210H420KT | 42 | 33 | 53 | ± 10% | 90 | 2.5 | 400 | 1.5 |
1210H450KT | 45 | 35 | 56 | ± 10% | 96 | 2.5 | 400 | 1.5 |
1210H480KT | 48 | 37 | 60 | ± 10% | 102 | 2.5 | 400 | 1.5 |
1210H560KT | 56 | 40 | 68 | ± 10% | 116 | 2.5 | 400 | 1.5 |
1210H600KT | 60 | 45 | 76 | ± 10% | 129 | 2.5 | 400 | 1.5 |
1210H650KT | 65 | 50 | 82 | ± 10% | 139 | 2.5 | 400 | 1.5 |
1210H750KT | 75 | 55 | 94 | ± 10% | 160 | 2.5 | 400 | 1.5 |
1210H850KT | 85 | 60 | 100 | ± 10% | 175 | 2.5 | 400 | 1.5 |
