LCDA05
5V低電容TVS二極管陣列，用于高速數據接口

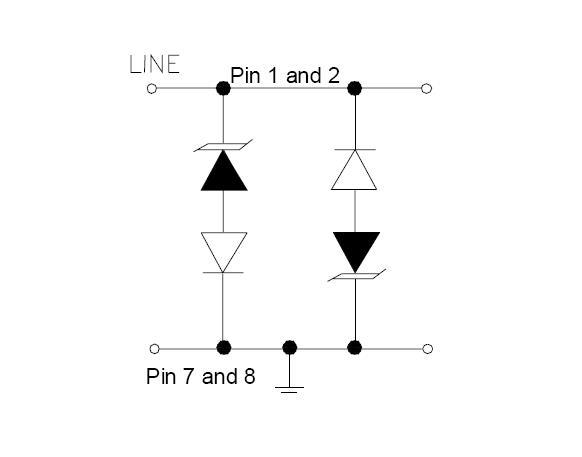

LCDA系列瞬變二極管陣列TVS ESD ARRAY 的設計是為了保護敏感的電子設備不因靜電放電和其他電壓引起的瞬態事件而損壞或宕機。該雙向限壓型保護電路的正向和負向保護電路都是由一個二極管與一個電容量極低的瞬態抑制器件TVS反向串接構成；每個設備將保護兩條高速通信線路.雙列8針低電容防瞬態過電壓及靜電保護器件。該裝置使超過穩壓管額定動作電壓的過電壓被削弱或消除，從而提高程控數字交換機TSW板的TS－BUS總線接口驅動器/接收器的抗沖擊能力
功能
5 V working voltage
Transient protection for high-speed data lines to
IEC 61000-4-2 (ESD) ± 15 kV (air), ± 8 kV (contact)
IEC 61000-4-4 (EFT) 40 A (5/50 ns)
IEC 61000-4-5 (Lightning) 12 A (8/20 μs)
Protects two I/O lines
Low capacitance for high-speed data lines
小漏電流
Low operating and clamping voltages
固態硅雪崩技術
應用
高速數據線
Microprocessor-based equipment
Universal serial bus (USB) port protection
Notebooks, desktops, and servers
Instrumentation
LAN/WAN equipment
計算機周邊設備

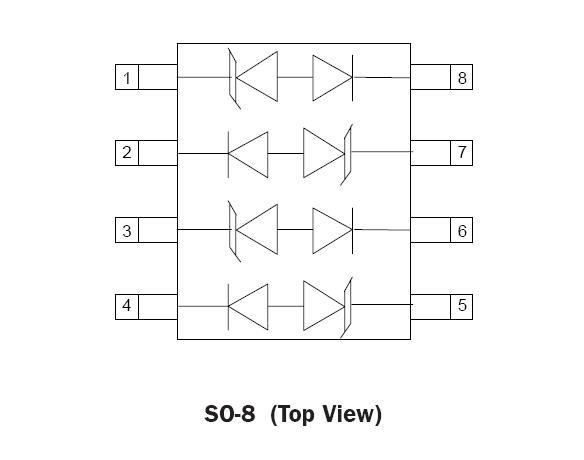

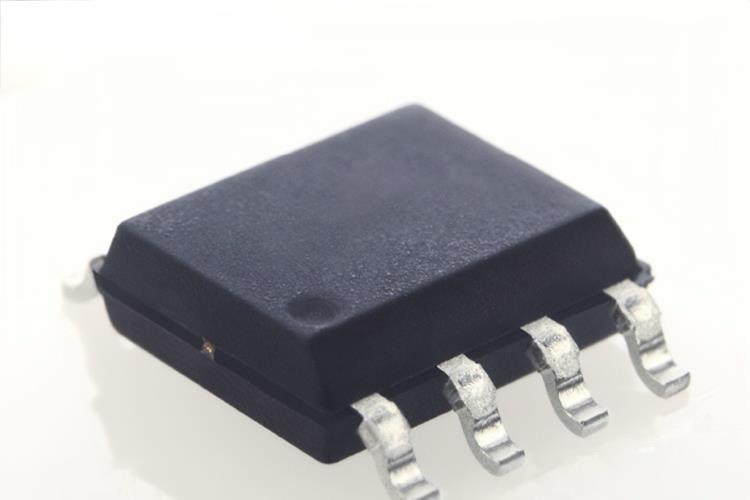

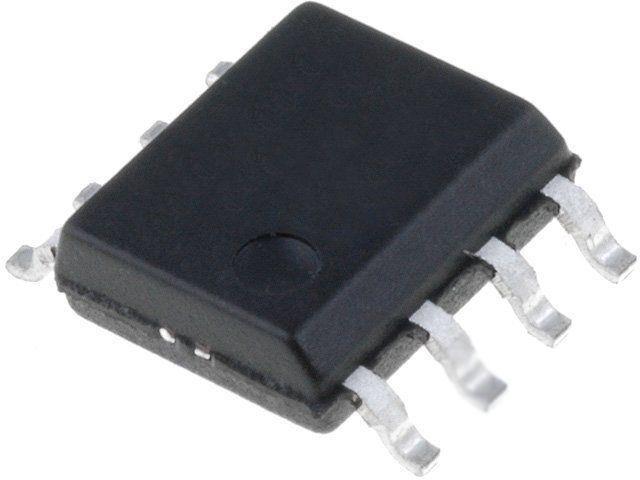

封裝SO-8
