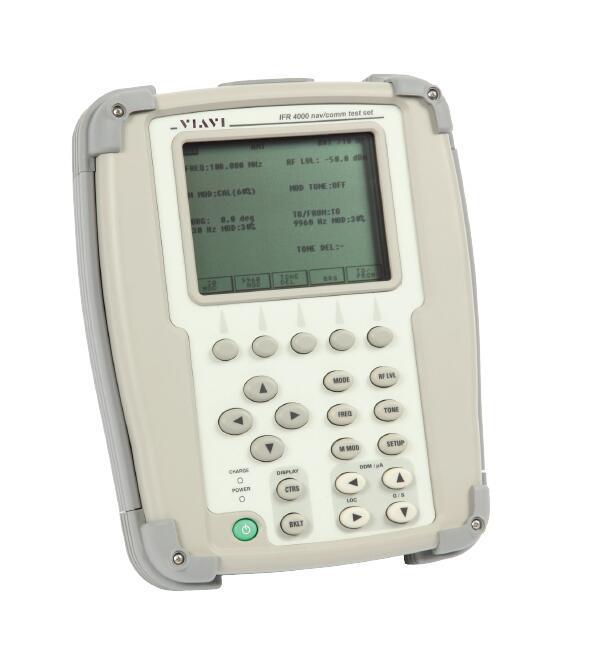

IFR4000導航通信航線測試儀簡介

IFR 4000用于測試ILS，VOR，Marker Beacon，SELCAL和HF/VHF/UHF通訊等航空電子系統，它具有體積小、重量輕、防風雨的特點。 IFR 4000是一種緊湊，輕巧和防風雨的設備，旨在測試ILS，VOR，標記信標和VHF / UHF通信航空電子系統。是航空電子測試，檢測維修常用測試設備。
IFR 4000具有輕巧的尺寸3.6kg（低于8磅），長效的電池（8小時）和人體工程學設計，將為用戶提供便攜的導航通信坡道測試儀。菜單驅動的功能和指導的測試功能使該儀器易于使用。

IFR4000導航通信航線測試儀主要特點

可以測量121.5 / 243 MHz應急信標發射機頻率，輸出功率，調制（AM）。耳機音頻輸出以監測掃頻音

可以測量406 MHz COSPAS / SARSAT應急信標發射機的頻率，輸出功率。解碼并顯示位置和用戶協議

可以測量HF發射器，頻率，輸出功率，調制（AM和SSB USB / LSB）和接收器靈敏度

可以測量VHF / UHF發射機，頻率，輸出功率，調制（AM和FM以及接收機靈敏度）

可以生成ARINC 596選擇性呼叫音

可以測量VHF / UHF天線和 饋線SWR（駐波比）

利用DDM可設置模擬定位器和下滑道（CAT I，II和III）信號

結合自動飛行測試時掃描定位器DDM (模擬定位器、下滑道和標志信號)

模擬信標臺，選擇航道 (Z)，遠點和中點標志音

引導式測試功能縮短整體測試時間

低成本ELT選項

頻率計數器提供外部頻率測量

MORSE CODE提供以VOR和ILS定位器模式傳輸的1-4個字符

充電后可使用八小時以上，自動關閉電源

人機工程學設計

 IFR4000導航通信航線測試儀技術參數

VOR測試： 頻率108.00至117.9575MHz，方位角可調0.1度增量，可發射識別音頻

 LOC測試： 頻率108.10至111.9575MHz，DDM在-0.4至+0.4間可調，0.001DDM增量（0.155DDM相當于±2度，ADI指示滿刻度）

GS測試： 頻率329.15至335.0075MHz，DDM在-0.8至+0.8間可調，0.001DDM增量（0.175DDM相當于±0.7度，ADI指示滿刻度）

MB測試： 頻率75MHz，被400，1300，3000Hz音頻調幅

 ILS測試： 同時模擬LOC（掃描DDM）、GS、MB信號

VHF AM信號模擬和監測： 載波118.00-156.00 MHz,音頻信號1020Hz;監測發射機功率和調制深度。

 VHF FM信號模擬和監測： 載波156.00-174.00 MHz,音頻信號1020Hz;監測發射機功率和調制頻偏。

UHF AM信號模擬和監測： 載波225.00-400.00 MHz,音頻信號1020Hz;監測發射機功率和調制深度。

 SWR： 可測量75-400MHz頻率范圍內駐波比。

SEL-CAL： 提供序列音頻脈沖對，可連續發射，也可單次發射，檢查選擇呼叫系統的譯碼器。

頻率計： 可測RF I/O接口和天線接口10-400MHz信號，AUX接口1-10MHz
