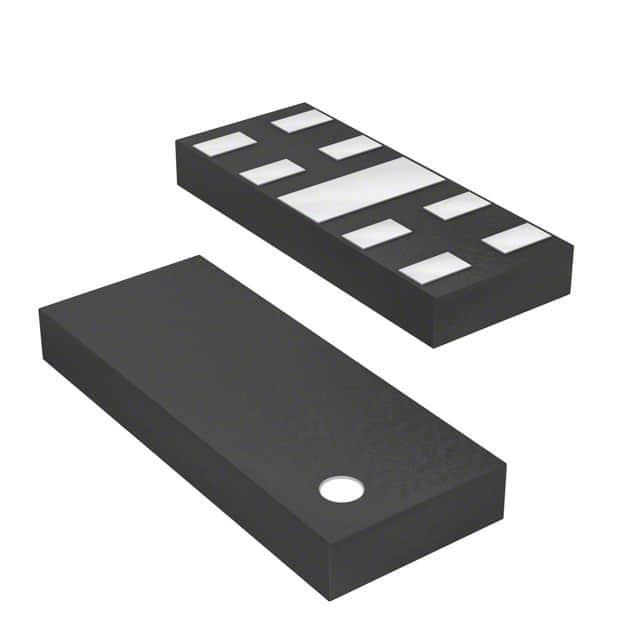

ESD3V3U4ULC TSLP-9-1: Package
產品屬性 Ultra-low Capacitance ESD /
Transient Protection Array
TVS Diodes
Transient Voltage Suppressor Diodes

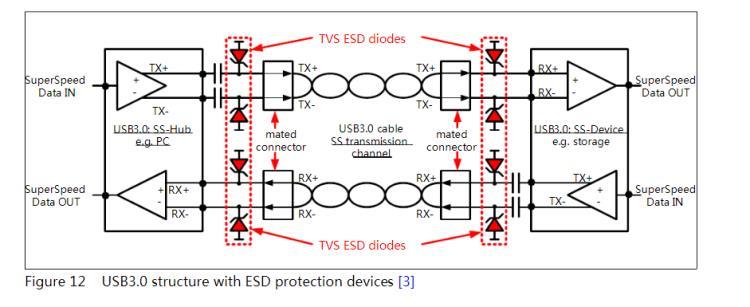

ESD3v3u4ulc阻尼二極管，可吸收USB端口上通過靜電放電而釋放的電能，從而保護設備免受損壞。該二極管具備當今市場上低的鉗位電壓和動態電阻(0.23 ?)，如果發生靜電放電，二極管的響應將極為有效。在20kV條件下，其大量吸收電能的能力，超過了行業標準IEC 61000-4-2所要求的8kV。盡管ESD3v3u4ulc能提供卓越保護，但對高速連接的信號質量具有最小的影響。
此外，ESD3v3u4ulc與其封裝技術加以結合：TSLP-9-1可實現合理的印刷電路板(PCB)設計，并且一個二極管最多能同時保護四條數據線路。特別是對于高速接口而言，正確的組件封裝有助于確保信號的快速傳輸，同時不會損害信號質量。
ESD3V3U4ULC
類型 | 描述 |
類型 | 低電容齊納保護器件ESD ARRAY |
單向通道 | 4 |
電壓 - 反向斷態（典型值） | 3.3V（安全值） |
擊穿電壓（典型值） | 6.2 |
不同 Ipp 時 - 箝位電壓（峰值） | 11V（標準） |
電流 - 峰值脈沖 (10/1000μs) | 3A（8/20μs） |
功率 - 峰值脈沖 | - |
應用 | 以太網，HDMI |
不同頻率時電容 | 0.4pF @ 1MHz |
工作溫度 | -40°C ~ 125°C（TJ） |
安裝類型 | 表面貼裝型 |
封裝/外殼 | 9-XFDFN |
