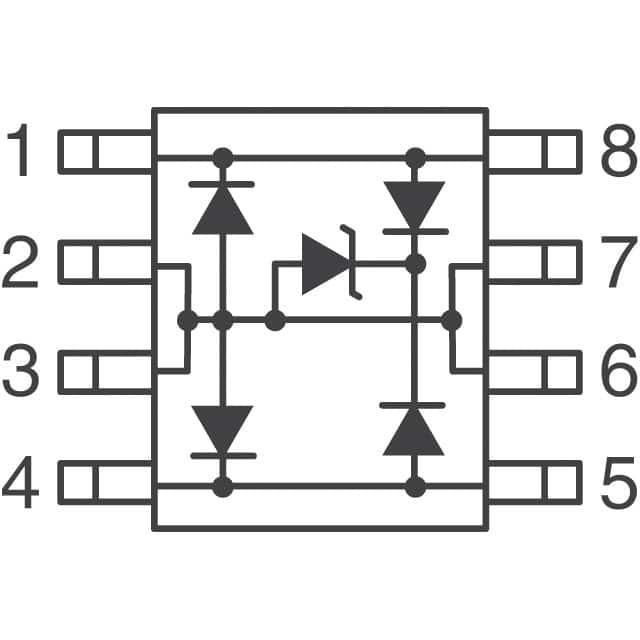

150A /3.3V 用于寬帶保護的低電容二極管陣列

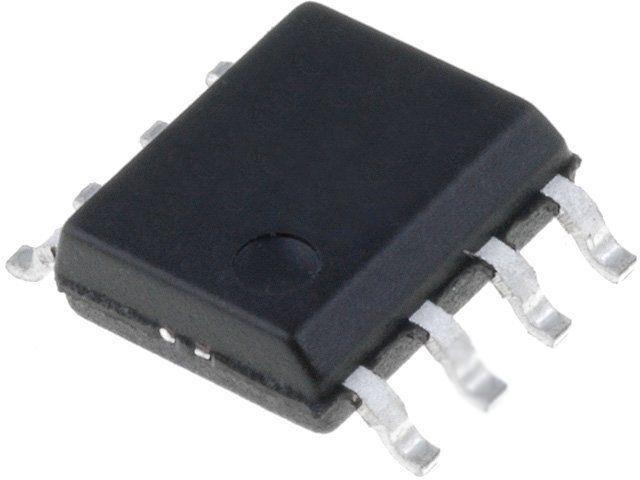

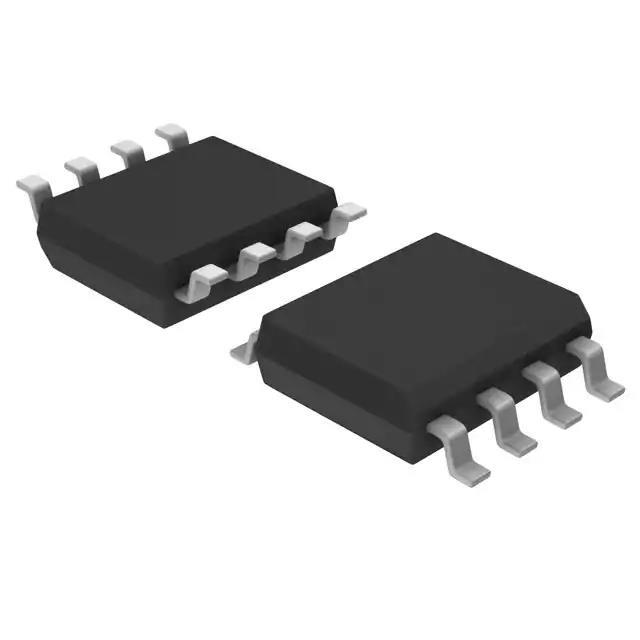

LC03-3.3BTG
TVS Diode Arrays - ESD Suppressors for I/O Interfaces
雙通道TVS陣列助力10M/100M RJ45網口ESD防護和雷擊浪涌保護設計

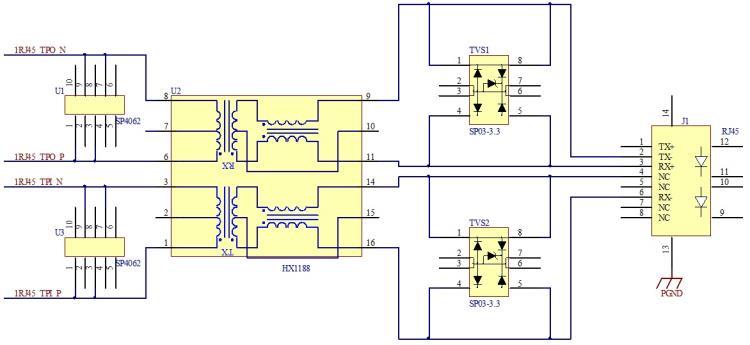

為實現刀片式伺服板卡與工業PC機主處理器間實現信息交互，一般需要用到10M/100M RJ45網口進行通信，為保證RJ45網口與以太網PHY芯片間傳輸的差模信號TX+、TX-、RX+、RX信號免受ESD和雷擊影響，實際設計時需要對傳輸的I/O信號線間（Line to Line）、I/O信號線對地（Line to GND）分別做ESD防護，典型應用電路參考如下圖1所示。
為實現RJ45網口與以太網PHY芯片間具有高抗ESD和抗雷擊保護，一般需要TVS陣列具備如下特點：
1、反向工作電壓：一般選擇2.8V或3.3V即可；
2、高抗ESD能力：至少通過IEC61000-4-2 ESD ±8kV Contact，±15kV Air；
3、高抗雷擊防護能力：至少通過IEC61000-4-5，level2（lighting），100A（tp=8/20μs）；
4、TVS陣列建議采用直通式設計：避免使用90°角和過孔造成差分阻抗改變，進而影響數據傳輸的完整性；
5、低的結電容
應用:
T1/E1 線路卡
T3/E3和DS3 接口
STS-1 接口
10/100/1000 BaseT以太網
