PD快充EOS、ESD防護解決方案,USB PowerDeliverySpecification
根據YD/T?1591-2006標準，手機側充電控制電路應具備過壓保護裝置，也就是在手機充電接口導入直流6?V以上電壓時，如果不能保證安全充電，應啟動保護，在非預期電壓的情況下，不應出現過熱、燃燒、爆炸以及其它電路損壞的現象，而且恢復后，手機應能正常工作。，過壓保護（OVP）電路在檢測到過壓故障狀況時，檢測電路就會將開關打開，使電子負載與電源斷開，從而使得包括微處理器、射頻、存儲器和電源管理器件等核心芯片遭受過壓損傷。
在為手機充電電路提供過壓保護方面，即有分立的解決方案，也有集成的解決方案。在分立式解決方案方面，其中之一就是考慮到遠高于6?V的電壓情形，如靜電放電（ESD），其
瞬間的應力電壓可能高達幾千伏甚至十幾千伏，這種情形下，可以施加瞬態電壓抑制器（TVS）二極管，以此處理瞬變極快的過壓故障。在這方面， TVS二極管就非常適用。例如，在擊穿電壓為6.2?V時， ESD5Z5.0T1.G能在幾納秒時間內就對符合IEC61000-4-2標準的高達30?kV的輸入電壓進行鉗位，且鉗位電壓可高達11.6?V，從而為系統中的關鍵元件提供可靠的ESD保護。
常用料號
DFN1610-2L封裝浪涌保護器件
DC0371P6 (3V Marking Code: 73)
DC0571P6 (5V Marking Code: 91)
DC0771P6 (7V Marking Code: 76)
DC1271P6 (12V Marking Code: 72)
DC1571P6 (15V Marking Code: 75)

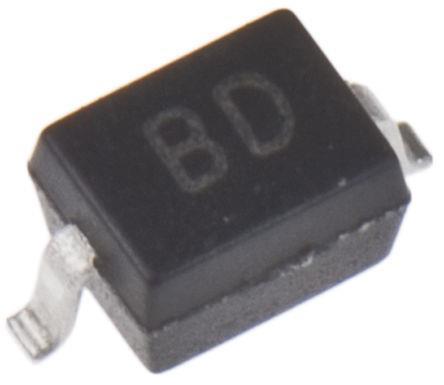

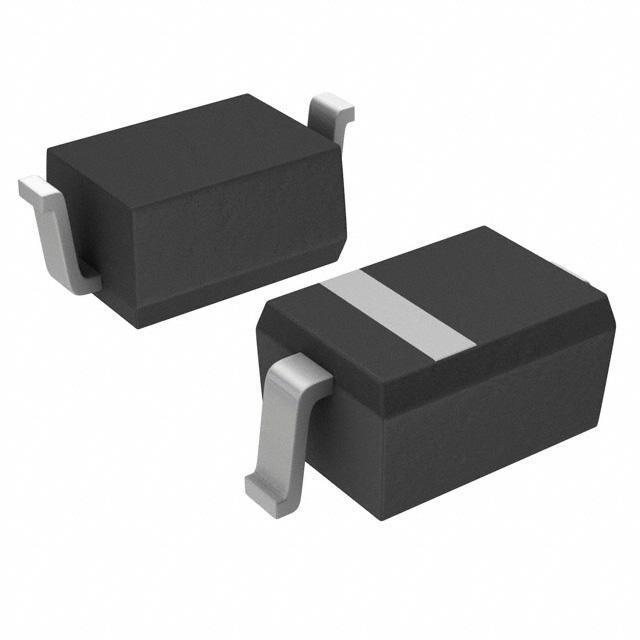

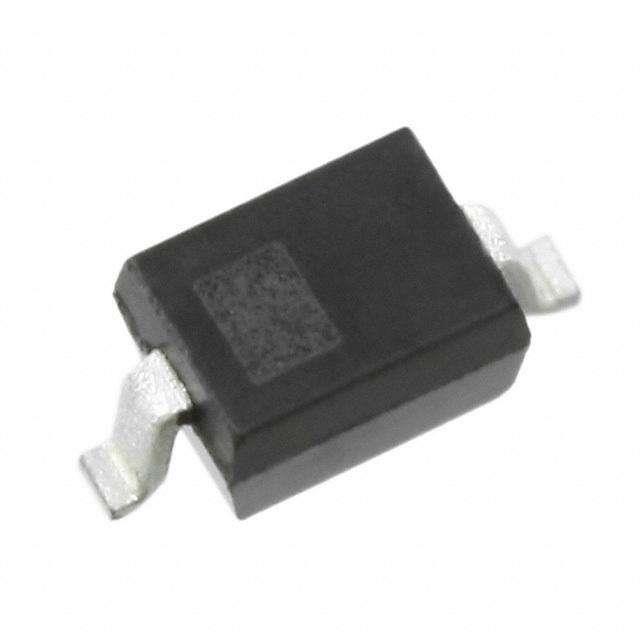

SOD323系列普容TVS
大功率ESD TVS雙向4.5V DC4581D3
單向/雙向瞬變二極管 5V DCSD05 DCSD05C
單向/雙向瞬變二極管 12V DCSD12 DCSD12C
單向/雙向瞬變二極管 18V DCSD18-H
雙向瞬變二極管24V DCSD24CW

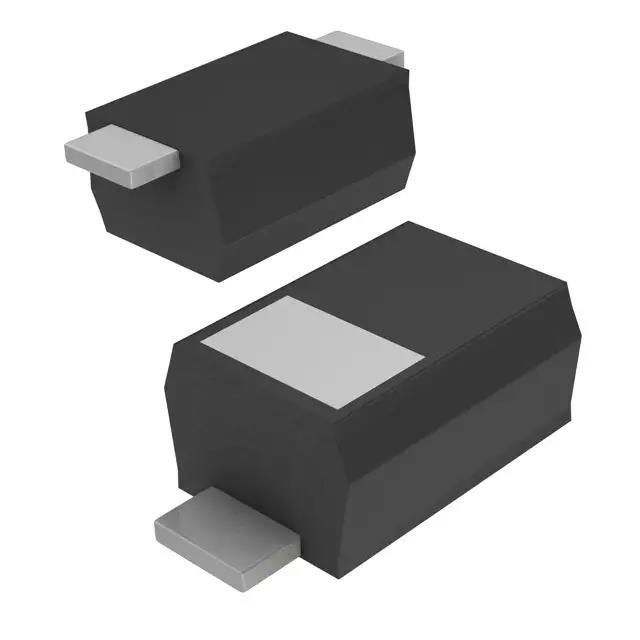

SOD123系列普容TVS
SMF5V0A SMF6V0A SMF6V5A SMF7V0A
SMF7V5A SMF8V0A SMF8V5A SMF9V0A
SMF10A SMF11A SMF12A SMF20A SMF22A SMF30A
