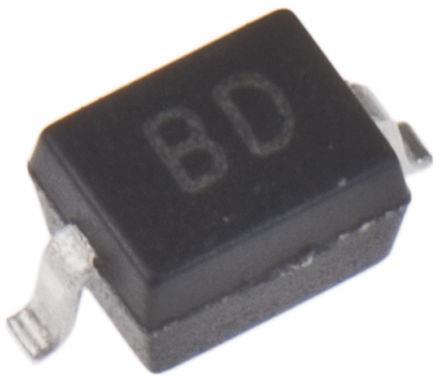

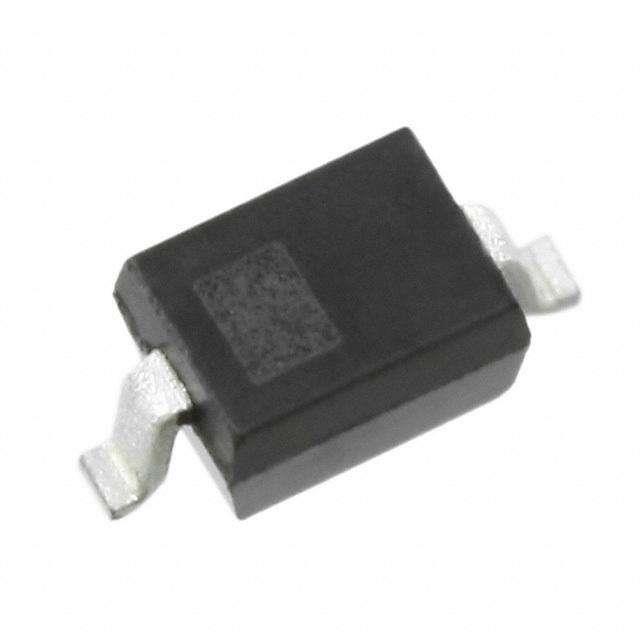

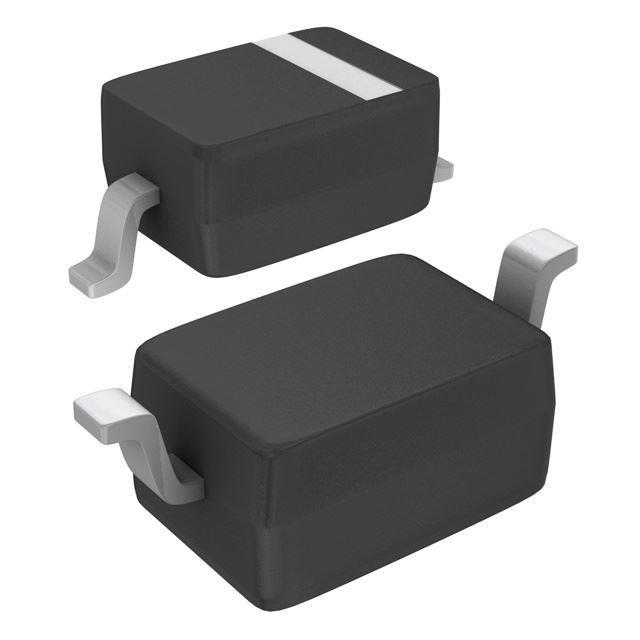

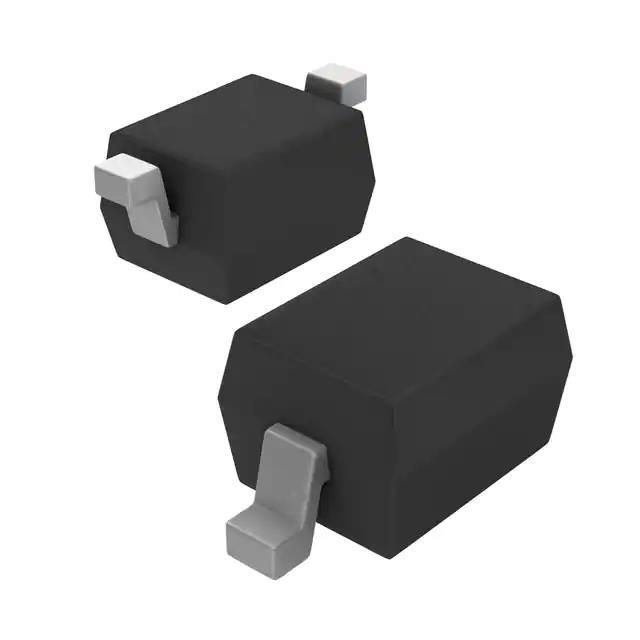

SD36C 靜電保護裝置 雙向TVS瞬變二極管 ,
SOD-323, 2 Pins, 36 V TVS DIODE 36VWM 60VC SOD323
ESD protection TVS surge diodes
這些產品可讓設計師根據需要為印刷電路板（PCB）增加ESD和/或浪涌保護功能.用于保護因靜電放電（ESD）和其它瞬態現象導致的對電子設備的破壞。SD05-SD36和SD05C-SD36C系列元件由硅二極管制造而成，可安全地吸收ESD的反復震擊或瞬態浪涌而不會降低性能。 其低動態電阻（SD05型為0.5Ω、SD05C型為0.6Ω）與同類產品相比可降低50%的箝位電壓，可安全耗散30A的感應浪涌電流。 這些元件的典型應用包括按鈕/按鍵、開關、直流電源接口、銷售終端內的其他各種低速I/O、測試設備或儀表、醫療設備、臺式機/筆記本電腦、服務器、計算機外圍設備等。
SD36C電性參數
雙向通道Bidirectional Channels | 1 |
電壓 - 反向關態（典型值）Voltage - Reverse Standoff (Typ) | 36V（） |
電壓 - 擊穿（下限）Voltage - Breakdown (Min) | 40V |
電壓 - 箝位（值）@ IppVoltage - Clamping (Max) @ Ipp | 60V |
電流 - 峰值脈沖Current - Peak Pulse (10/1000μs) | 5A（8/20?s） |
功率 - 峰值脈沖Power - Peak Pulse | 450W |
不同頻率時的電容Capacitance @ Frequency | 30pF @ 1MHz |
工作溫度Operating Temperature | -40°C ~ 125°C （TJ） |
安裝類型Package / Case | 表面貼裝 |
封裝/外殼Supplier Device Package | SC-76，SOD-3233K/盤 |
