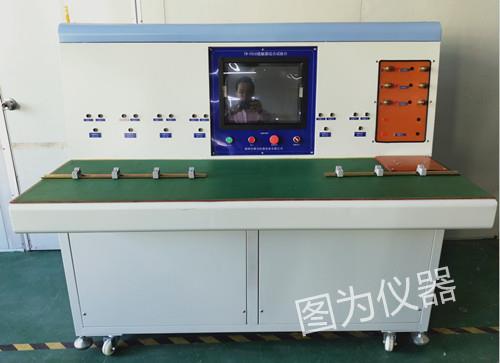

斷路器線圈分合閘綜合檢測試驗臺（工頻耐壓試驗、線圈電阻值測試、激光測量傳感器線圈推拉力值測試、線圈行程測試、線圈供電測試、接觸電阻測試、溫升測試 、電流波形測試、吸合壽命測試模塊、長期通流能力測試、絕緣電阻測試）
一、設備概述：
本試驗臺是根據客戶提供的技術要求，符合相關的國家標準，能對斷路器線圈分合閘等多種功能參數進行檢測；適用于第三方計量機構、生產廠家對斷路器進行全功能檢測。
本測試機采用工控電腦和可編程控制器PLC控制，除產品裝夾、參數設置為人工操作外，其余的測試項目均可自動進行，自動測試，并把測試結構記錄下來，生成報表可保存也可打印。本機設計合理，使用方便，操作簡單，性能可靠，外型美觀。
二、主要技術參數
1)供電電源：AC：220V±10%/50Hz。
2)線圈供電電壓： AC 0～250V ，精度±1%，分辨率0.1V；
3)線圈供電電流： AC 0～2A ，精度±1%，分辨率0.01A；
4)動作性能測試：
a.吸合電壓：0~250V （線圈電壓從初始值開始上升，直到觸點吸合停止，顯示并記錄電壓）
b.釋放電壓：0~250V （吸合電壓測試正常后，緊接著調整電壓逐漸下降，直到觸點釋放停止，記錄此時的釋放電壓；）
c.動作壓力：0~1MPa可測量，精度±2%，分辨率0.01MPa；
d.吸合電壓、釋放電壓、動作壓力均都有波形顯示，記錄數據可生成報表查看與打印；
5)靈活性測試：設備輸出0~1MPa壓力給隔離開關，0~1MPa可測量，精度±2%，分辨率0.01MPa；
動作次數：1~9999次可設定；也可單步測試；
供電電壓： AC 0～250V；
6)絕緣電阻試驗：絕緣測試電壓0~1000V分檔輸出;
絕緣電阻：100~9999MΩ；
測試時間：0.5~999.9s；
7)接觸電阻測試： 測試所需的直流電流：0~5A可調，精度±2%，分辨率0.01A；
8)夾緊力測試：0~500N，精度±2%，分辨率0.1N；
9)角度試驗：0~90度，精度±2%，分辨率0.1度；
10)氣密性：0~1MPa差值可測量，精度±2%，分辨率0.01MPa；
氣壓力有曲線顯示
11) 所設參數和型號均可長期保存。
12) 控制方式：PLC+電腦智能控制
13) 尺寸大小：寬1500mm×深800mm×高1300mm。
